国产科恩KE折弯机防压手保护装置激光防护专业折弯机安全改造光电保护装置

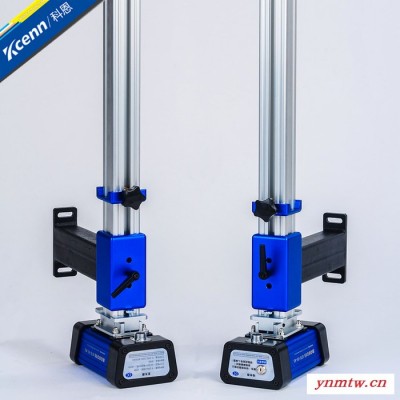

     折弯机光幕是由发射器、接收器、安装支架、控制器组成，在选用光幕时可选用一般安装和编程模式安装，一般安装是由光幕直接发送信号到折弯机控制系统,编程模式适用于大型全自动折弯机,输入信号更多,另外可以编辑每个信号的逻辑信息。

      KE折弯机专用光幕可以用于平板折弯，折盒，Z型折弯等多种形式的工件。将所有功能集中到操作面板上,

更有利于使用者切换各种模式。

内置 电源稳定模块，反接保护模块、过载保护模块，适用于各种折弯机。所用光源采用可见光，并采用了发射器自动对光技术、即使折弯机强烈的振动光都可以自动找正，对光更加便利。 光幕采用自判断数据处理芯片，对光的灵敏度自动修正，并在持续使用过程中根据光的衰减度自动增量，产品设计10万小时。

-防护折弯机上板和下板异物进入
-保护距离20米
-折弯模式和折盒模式
-旋转支架更适合频繁换刀
-所有功能完全整合到控制箱(手控)部分
-手动,自动保护控制
-程序设定控制
-防护等级，IEC Ip65
-TüV认证，CE认证，UL认证
-符合EN/ISO 13849-1(原EN 954-1) 4级

① E1、E2、E3为L1、L2、L3接收点指示灯，在正常通光时，L1、L2、L3三个接收点接收到光束，E1、E2、E3指示灯。遮挡任意一个接收

点相对应的指示灯灭。

②正常模式，通光状态、遮光状态，正常通光时遮光状态指示灯亮，L1、L2、L3三个接收点任意一个或全部被遮挡时遮光状态指示灯亮。

③屏蔽模式，当钥匙开关打到屏蔽模式时将折弯机保护装置屏蔽，发光器关闭。此时遮挡无效，折弯机正常工作。

④工进模式，工进模式为折弯机保护装置转换信号S1，可由控制器提供或采用折弯机慢下信号。

⑤折盒模式，钥匙开关打到折盒模式时折弯机保护装置自动屏蔽L1接收点，可用于盒状工件的折弯。

 KE-03-A1

① E1、E2、E3为接收点指示灯，在正常通光时，L1、L2、L3三个接收点接收到光束，E1、E2、E3指示灯。遮挡任意一个接收点相对应的指示灯灭。

②正常模式，通光状态、遮光状态，正常通光时遮光状态指示灯亮，接收点被遮挡时遮光状态指示灯亮。

 ③屏蔽模式，当钥匙开关打到屏蔽模式时将折弯机保护装置屏蔽，发光器关闭。此时遮挡无效，折弯机正常工作。

 ④慢下模式，慢下模式为折弯机保护装置转换信号S1，此时折弯机保护装置进入信号持续输出状态

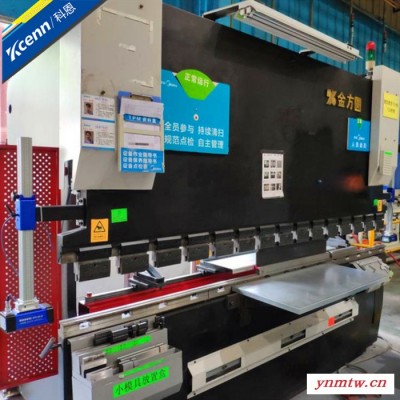

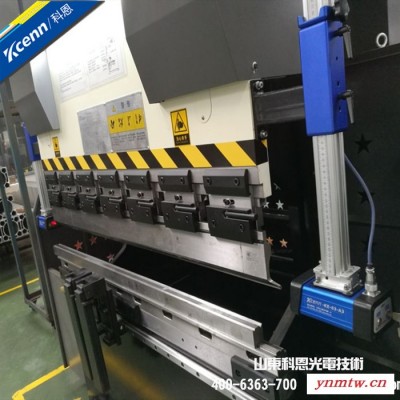

在安装时需注意安装位置和安装孔的尺寸，折弯机保护装置安装在折弯机上模的左侧，接收器安装在右侧。安装在合适位置，在上模中间位置打孔（固定螺丝为M8X20），安装位置与上刀夹具的垂直方向留有一定的的空间，在折弯机换刀时，将保护装置提升到上端，折弯机上刀可从上模一侧取出。

折弯机保护装置KE-03-A3一般安装在折弯机下模。

在安装时需注意安装位置和安装孔的尺寸，折弯机保护装置安装在折弯机上模的左侧，接收器安装在右侧。安装在合适位置，在下模中间位置打孔（固定螺丝为M8X20），安装位置与下刀夹具的垂直方向留有一定的的空间，在折弯机换刀时，将保护装置提升到上端，折弯机下刀可从上模一侧取。
