工业级无线模块 433无线模块 PLC无线通讯模块

尺寸	80*45*19mm
空旷地传输	2~3公里
发射功率	500mw
通讯接口	TTL/RS232/RS485
传输速率	1200~19200bps
传输协议	透明传输
工作温度	-35~75
设备类型	其它
网络接口	RF收发器
品牌	KYL
型号	320I

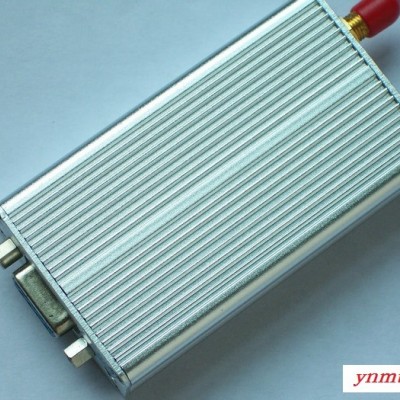

一、KYL-320I概述 KYL-320I中功率无线数传模块，是一种远距离无线数据传输产品，它体积小，金属外壳，屏蔽性能好，抗干扰性强，稳定性及可靠性极高，能方便为用户提供双向的数据信号传输、检测和控制。适合水电气三表、停车场咪表、智能卡、门禁考勤、电子衡器、无线排队机、楼宇控制、货场物流、防盗报警、智能仪器仪表、无功补偿、智能教学设备、体质检测智能设备、测量设备、汽车黑匣子、自动控制、家居智能化等领域的数据控制和数据抄录、无线POS、PDA智能终端,仓储物流，激光枪，条码阅读器、点对多点无线组网，无线现场总线、工业遥控、遥测，工厂车间自动化。二、KYL-320I功能特点

1.发射功率

500mW的发射功率,高接收灵敏度-123dbm(1200bps);-118dbm(9600bps)，小体积80mm×45mm×20mm (不包括天线接头 )。

2. ISM频段工作频率，无需申请频点

载频频率433，也可提供450/470/868/915MHz等载频 。

3.高抗干扰能力和低误码率

基于FSK/GFSK的调制方式，采用高效通信协议，在信道误码率为10-2时，可得到实际误码率10-5～10-6。

4.传输距离远

2Km (BER=10-5@9600bps,标配10cm天线，空旷地，天线高度1.5m)；

3Km (BER=10-5@1200bps,标配10cm天线，空旷地，天线高度1.5m)；

5.透明的数据传输。

提供透明的数据接口，能适应任何标准或非标准的用户协议。自动过滤掉空中产生的噪音信号及假数据（所发即所收）。 收发转换时间：<10ms。

6.多信道，多速率。

KYL-320I型模块标准配置提供8个信道，满足用户多种通信组合方式的需求。KYL-320I型模块可提供1200bps、2400bps、4800bps、9600bps、19200bps、38400bps等多种通信波特率，并且无线传输速率与接口波特率成正比，以满足客户设备对多种波特率的需要。

8.高速无线通讯和大的数据缓冲区。

空中速率大于串口速率时可连续传输无限大的数据，空中速率小于或等于串口速率时，一帧可传输255字节的数据。

9.智能数据控制，用户无需编制多余的程序.

即使是半双工通信，用户也无需编制多余的程序，只要从接口收/发数据即可，其它如空中收/发转换，网络连接，控制等操作，模块能够自动完成。

10.低功耗,三种休眠模式。

接收电流<28mA，发射电流<1.5A，休眠时电流<20uA。三种休眠:模式硬件唤醒,串口唤醒,空中唤醒。

11.高可靠性，体积小、重量轻。

采用高性能、低功耗单片机,外围电路少，可靠性高，故障率低。

12.提供方波传输功能，方便非标的编码客户使用.

三、KYL-320I使用方法

1、 安装尺寸图



2、KYL-320I接口的定义：

1）用户接口

KYL-320I提供TTL、RS232、RS485接口方式之一，用户选购时需根据自己的需要指定接口方式。

	接口名称	功能描述	电平	备注
1	VCC	电源(DC)	5 V
2	A(TXD)	RS-485 A或TXD
3	B(RXD)	RS-485 B 或RXD
4
5	GND	地
6	NC
7	NC
8	NC
9	NC

3、KYL-320I参数配置

参数配置：

KYL-320I常用参数主要有：串口波特率与校验，信道与频率。这些参数均可通过我公司设置软件进行设置。用户在使用过程中也可根据我公司协议动态更改这些参数。空中速率大于串口速率时，一帧可传无限大数据，空中速率小于或等于串口速率时，一帧最多可传255字节。空中速率越高时传输距离会越近。

两台KYL-320I在使用时必需将参数配置如下（我公司出厂时一般会根据用户需求配好参数）：

1．两模块信道（即频率）一致；

2．两模块空中波特率一致；

3．两模块串口波特率及校验与所接设备或电脑一致。

软件简单操作（详见《软件操作说明》）：

1． 进入模块设置软件后，打开连接模块的串口；

2． 单击“文件中的读电台”，检测成功后，单击“读参数”，即可读出模块本来的参数，选择相应的参数，单击“设置”即可设置成功。



附：各信道及频率对照表

信道号	信道频率	信道号	信道频率	信道号	信道频率	信道号	信道频率
1	429.0325MHZ	2	430.0325MHZ	3	431.0325MHZ	4	432.0325MHZ
5	433.0325MHZ	6	434.0325MHZ	7	435.0325MHZ	8	436.0325MHZ

四、KYL-320I技术指标

详细技术指标：

调 制 方 式：FSK/GFSK

工 作 频 率：433MHZ--915 MHZ

发 射 功 率：500mW

接收灵敏度：-123dbm(1200bps);-118dbm(9600bps)

发 射 电 流：   <1.5A

接 收 电 流：<28mA

休 眠 电 流：   <20uA

信 道 速 率：1200/2400/4800/9600/19200/38400Bit/s用户可设

串 口 速 率：1200/2400/4800/9600/19200/38400Bit/s用户可设

收发转换时间：  <10ms

接口数据格式：8E1/8N1/8O1(也可提供其它格式，如9位数据位)

工 作 电 源：5±0.5V（RS232/RS485/TTL），2.7~3.6V（TTL可定制）

工 作 温 度：-20℃~+65℃(商业级)；-35℃~+75℃(工业级)；

工 作 湿 度：10%～90%相对湿度,无冷凝

外 形 尺 寸：80mm×45mm×20mm (不包括天线接头 )。

五、型号及命名













附：

1、天线及接口线附图:



2．常见故障及排除方法

编号	故障现象	故障原因和排除方法
1	距离太近	1．环境是否恶劣，天线是否被屏蔽，将天线引出或架高或更换增益更高的天线。 2．是否存在同频或强磁或电源干扰，更换信道或远离干扰源。 3．电源是否匹配。电压与电流是否够大。
2	数传不通	1． 电源是否接触不良。查看发射时红灯是否亮，重新接好电源线。 2． 信号线是否接触不良。查看发射端红灯是否亮，或接收端绿灯是否亮。 3． 两模块收发信道（频率）及空中速率是否一致，重新读取及设置频率。 4．模块与用户终端或电脑电平是否匹配（TTL/232/485接口）。
3	误码率高	1．查看另一端无发射时是否亮绿灯，即是否有同频干扰。 2．更换工作信道。天馈系统匹配不好，检查连接点是否连接好。 3．串口或空中波特率设置不正确，重新设置。 4．电源纹波大，更换电源。

3、标准配置：

1、 KYL-320I无线传输模块一只。

2、 DB九头。

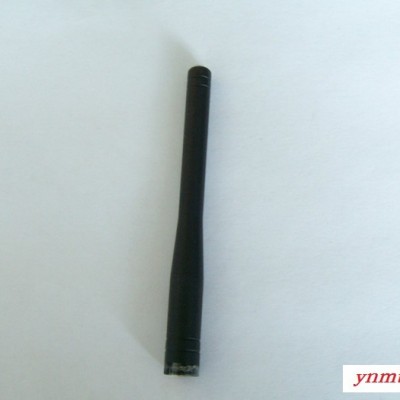

3、 鞭状天线一支（约10cm）

4、可选配件：

1、 RS-232接口编程连接线。（方便用户通过电脑的232接口对模块参数进行设置）

2、 USB接口编程联接线。（方便用户通过电脑的USB接口对模块参数进行设置）

3、 数据传输测试设备。（方便用户在选型或实际使用中对模块进行测试）

4、 可选天线。（用户可跟据自己的实际使用情况，选择适合自己的天线，使通讯效果达到最佳）

注意：

1、为达到最好的通讯效果，请尽量使用纹波系数较小的电源，电源的最大电流应该大于模块最大电流的1.5倍。

2、TTL、RS-485、RS-232三种接口只能选其一。

3、传输数率分为：接口数率：用户可通过KYLPRO.exe PC软件更改;

空中数率：空中数率需要用户在定货时说明。

4、当接口SLEEP 为低时，模块将进入休眠模式。在此模式下，将不能进行数据的收发。当SLEEP 为高或悬空时150mS后，模块进入工作状态。（如不需要休眠功能，此脚悬空）
