标称放电电流 | 20KA |
---|---|
产品认证 | ISO9001 |
类型 | 避雷器 |
响应时间 | 5s |
颜色 | 原色 |
最大操作电压 | 840V |
最大放电电流 | 100KA |
品牌 | 伊顿创新技术 PTX640/PTE640电涌保护装置 |
型号 | 伊顿创新技术 PTX640/PTE640 |
加工定制 | 否 |
详细说明:
![](https://www.ynmtw.cn/skin/st06skin/image/lazy.gif)

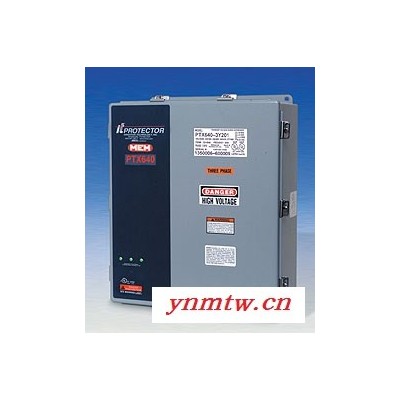

伊顿创新技术 PTX640/PTE640电涌保护装置
![](https://www.ynmtw.cn/skin/st06skin/image/lazy.gif)
技术参数概要
峰值通流容量: 每相640KA,每模式 320KA
ANSI/IEEE C62.41安装位置:B和C
应用:高电涌活跃程度区,工业应用包括大容量进线柜、大容量分配电柜和单个大型负载
保用期:20年
产品标识:UL1449第2 版,cUL, UL1283
制造商资质:ISO9001:1994 质量管理证书BSI FM 30833
机械性能参数
外壳:喷漆钢结构,全天候;防护等级NEMA4(IP66)
固定:内置穿管导线和多点安装固定角
连接:#14-1/0(2.5-50mm2)多股导线
重量:约14.5公斤(32磅)
工作温度:-400F(-400C)— +1850F(+850C)
电气性能参数
保护模式:全模式,L-N, L-L(差模),L-G, N-G(共模)
输入电源频率:PTX:47-420 Hz; PTE和所有-SD:47-64 Hz
响应时间:PTX£ 1纳秒, PTE<1纳秒
电容:PTE: 每模式<10 μF
诊断指示:LED指示,每相正常绿灯亮,远端报警接口(C类干式常开常闭触点)
短路电流保护:200 kAIC的 100安培RK5熔丝(出厂未提供)
**大EMI/RFI衰减-Mil-std-220
1 kHz | 10 kHz | 100 kHz | 1 MHz | 10MHz | **大衰减频率 |
3 dB | 21 dB | 40 dB | 22 dB | 6 dB | 40 dB @ 108kHz |
选项
动态跟踪网络(ATN): PTE
声音报警,电涌计数和缺相监视器(S.M.A.R.T.TM)::(-SD后缀)
不锈钢NEMA Type 4X外壳: (-SS后缀)(事先通知工厂,有**少数量要求)
内置熔丝:(-L后缀)(**图纸致电我司查询)
内置熔丝加开关:(-D后缀)(**图纸致电我司查询)
ARM-3 远程报警模块
