| 额定电压 | 380/220（V） |
|---|---|
| 超行程 | 30 |
| 工作行程 | 12 |
| 额定电流 | 5（A） |
| 结构类型 | 滚轮式 |
| 开关类型 | 常开 |
| 应用范围 | 输送机 |
| 产品认证 | CE |
| 品牌 | 顺通 |

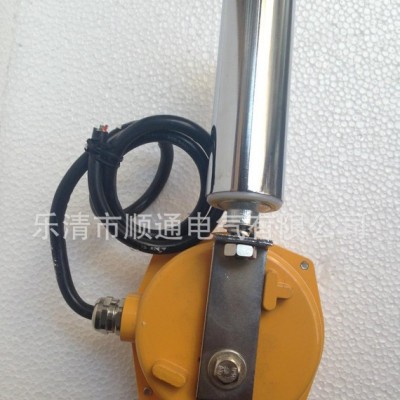

| 型号 | 跑偏开关YHPK-12-35 |
销售电话：0577-62759727
传真：0577-56848099
13736925020
主要用途： 跑偏开关用于检测胶带的跑偏量和扭曲程度。可防止皮带边缘的损伤和因为胶带的跑偏而引起的物料散落。是实现自动报警和停机的一种保护性开关。使用条件：1★环境温度：-40℃~+60℃；2★相对温度：不大于90%；3★大气压力：80~110kpa；4★海拔高度：不超过2000M；5★使用寿命：开关动作10万次；6★绝缘电压：AC1000V试验历时1分钟。主要技术指标:
型号 | 触点容量 | 触点数量 | 开关工作角度 | 动作力距 | 防护等级 | 重量 | |||
常开 | 常闭 | 一级 | 二级 | 极限角 | |||||
KPT1-12-30 | ≤380V ≤3A | 2 | 2 | 12° | 30° | 75° | 23-27 kgcm | IP55 |
|
KPT1-10-45 | ≤380V ≤3A | 2 | 2 | 10° | 45° | 75° | |||
KPT1-20-35 | ≤380V ≤3A | 2 | 2 | 20° | 35° | 75° | |||
HFKPT1-12-30 | ≤380V ≤3A | 2 | 2 | 12° | 30° | 75° | 23-27 kgcm | IP65 |
|
HFKPT1-10-45 | ≤380V ≤3A | 2 | 2 | 10° | 45° | 75° | |||
HFKPT1-20-35 | ≤380V ≤3A | 2 | 2 | 20° | 35° | 75° | |||
三、 工作原理：
本开关的工作过程是输送机胶带跑偏时，胶带触碰开关立辊，当立辊偏转至Ⅰ级动作角度时，Ⅰ级开关动作，并输出信号报警。如果胶带继续跑偏使开关的立辊达到Ⅱ级动作角度时，Ⅱ级开关发出停机信号。如果将其接至控制线路中即可实现自动停机。
四、 外型结构：
五、 安装与接线：
1.将跑偏开关固定在支架上，然后焊接在胶带机架上；
2.立辊轴线与胶带平面相垂直，立辊与胶带边缘距离为50~100㎜
3.胶带位于立辊下端1/3处；
4.每100m胶带可安装三对跑偏开关
