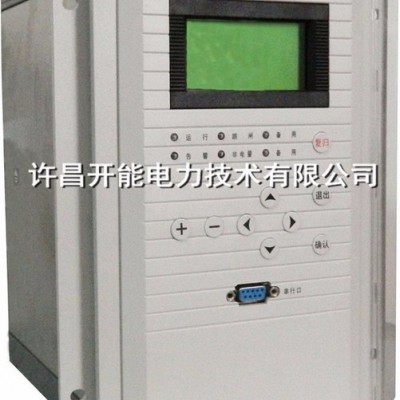

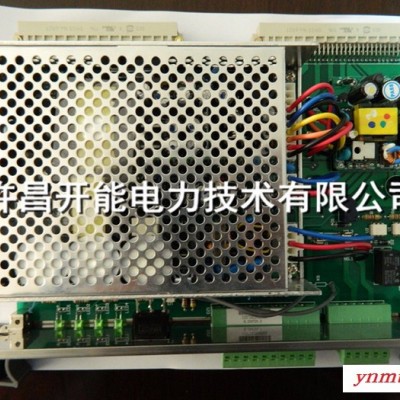

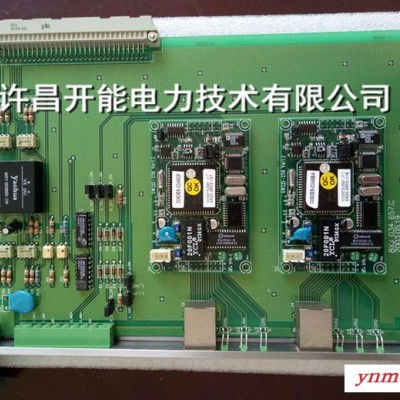

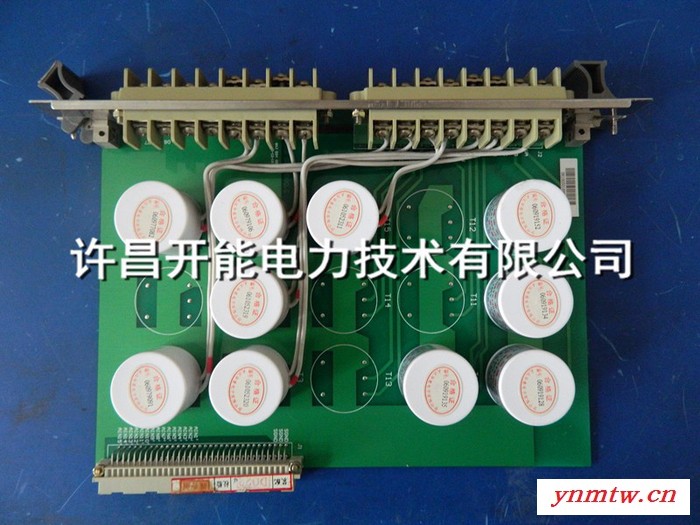

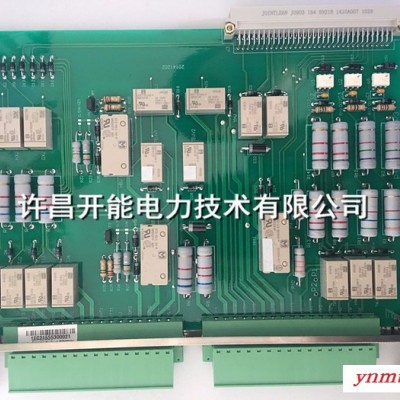

许继 WFB-821 微机发电机保护装置 CPU 电源 信号 通讯 交流插件 液晶面板

1.1 额定数据
a.额定电源电压: DC220V或DC110V(订货注明)
b.额定交流数据：交流电压： 100/ V或100V
交流电流： 5A或1A
额定频率： 50Hz
c.热稳定性：
交流电压回路： 长期运行 1.2Un
交流电流回路： 长期运行2In
1s 40In
d.动稳定性：
半周波： 100In
1.2 装置功耗
a.交流电压回路： 每相不大于1VA；
b.交流电流回路： In=5A时每相不大于1VA；In=1A时每相不大于0.5VA；
c.保护电源回路： 正常工作时不大于12W；保护动作时不大于15W。
1.3 环境条件
a.环境温度：
工作：-10℃～+55℃。
储存：-25℃～+70℃，相对湿度不大于80%，周围空气中不含有酸性、碱性或其它腐蚀性及**性气体的防雨、防雪的室内；在极限值下不施加激励量，装置不出现不可逆转的变化，温度恢复后，装置应能正常工作。
b.相对湿度：湿月的月平均大相对湿度为90％，同时该月的月平均低温度25℃且表面无凝露。高温度为+40℃时，平均大湿度不超过50％。
c.大气压力：80kPa～110kPa（相对海拔高度2km以下）。
1.4 抗干扰性能
a.脉冲群干扰试验：符合GB/T14598.13－2008规定的要求。
b.快速瞬变干扰试验：符合GB/T14598.10-2007第四章规定的要求。
c.辐射电磁场干扰试验：符合GB/T14598.9－2002第四章规定的要求。
d.静电放电试验：符合GB/T14598.14-1998中4.1规定的要求。
e.电磁发射试验：符合GB/T14598.16－2002中规定的要求。
f.工频磁场抗扰度试验：符合GB/T17626.8-2006第5章规定的要求。
g.脉冲磁场抗扰度试验：符合GB/T17626.9－1998第5章规定的要求。
h.阻尼振荡磁场抗扰度试验：符合GB/T17626.10－1998第5章规定的要求。
i.浪涌抗扰度试验：符合IEC 60255-22-5:2002第4章规定的要求。
j.传导骚扰的抗扰度试验：符合IEC 60255-22-6:2001第4章规定的要求。
k.工频抗扰度试验：符合IEC 60255-22-7:2003第4章规定的要求。
1.5 绝缘性能
a.绝缘电阻：各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间，交流回路和直流回路之间，交流电流回路和交流电压回路之间，用开路电压为500V的测试仪器测试其绝缘电阻值不应小于100MΩ。
b.介质强度：装置通信回路和24V等弱电输入输出端子对地能承受50Hz、500V(有效值)的交流电压，历时1min的检验无击穿或闪络现象；其余各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间，交流回路和直流回路之间，交流电流回路和交流电压回路之间，能承受50Hz、2kV(有效值)的交流电压，历时1min的检验无击穿或闪络现象。
c.冲击电压：装置通信回路和24V等弱电输入输出端子对地，能承受1kV(峰值)的标准雷电波冲击检验；其各带电的导电端子分别对地，交流回路和直流回路之间，交流电流回路和交流电压回路之间，能承受5kV(峰值)的标准雷电波冲击检验。
1.6 机械性能
a.振动响应：装置能承受GB/T 11287-2000中4.2.1规定的要求。
b.冲击响应：装置能承受GB/T 14537-1993中4.2.1规定的要求。
c.振动耐久：装置能承受GB/T 11287-2000中4.2.2规定的要求。
d.冲击耐久：装置能承受GB/T 14537-1993中4.2.2规定的要求。
e.碰撞：装置能承受GB/T 14537-1993中4.3规定的要求。
1.7 保护定值整定范围及误差
1.7.1 发电机比率制动式差动保护
« 小动作电流整定范围：0.2Ie~1.5Ie，误差不超过±2.5%或±0.01In；
« 小制动电流整定范围：0.5 Ie ~2.0 Ie；
« 制动特性斜率整定范围：0.3~0.7，误差不超过±5%；
« 差动动作时间：在2倍整定值下，动作时间不大于35ms；
« 保护方案选择：0为循环闭锁方式、1为三取一方式、2为三取二方式；
« 保护TA异常功能可投退。
1.7.2 横差保护（零序电流型）
« 横差一段动作电流整定范围：0.1A ~20.0A，误差不超过±2.5%或±0.01 In；
« 横差一段动作延时可整定为：0.1 s ~100s；
« 横差二段动作电流整定范围：0.1A ~20.0A，误差不超过±2.5%或±0.01 In；
« 横差二段，施加两倍定值动作电流，动作时间不大于40mS；
1.7.3 励磁过流速断保护
« 过流速断动作电流整定范围：0.1A~50A，误差不超过±2.5%或±0.01In；
« 施加两倍定值动作电流，动作时间不大于40mS。
1.7.4 励磁过流、过负荷保护
« 过流动作电流整定范围：0.1A~50A，误差不超过±2.5%或±0.01In；
« 过流动作延时整定范围：0.1s~100s；
« 过负荷动作电流整定范围：0.1A~50A，误差不超过±2.5%或±0.01In；；
« 过负荷动作延时整定范围：0.1s~100s。
1.7.5 定子接地保护
« 基波零序动作电压整定范围：1V~50V，误差不超过±2.5%或±0.05V；
« 基波零序动作延时整定范围：0.1s~100s；
1.7.6 零序（方向）过流定子接地保护
« 基波零序动作电流整定范围：0.03A~10A；
« 方向可投退，方向可选择；
« 基波零序闭锁电压整定范围：1V~50V，可投退；
« 动作延时整定范围：0.1s~100s。
1.7.7 转子接地保护
« 接地电阻高定值整定范围：0.5kW~50kW，误差不超过±10%或±0.5 kΩ；
« 接地电阻低定值整定范围：0.5kW~50kW，误差不超过±10%或±0.5 kΩ；
« 接地电阻高定值延时整定范围：1.0s~100s，误差不超过±1%定值+1s；
« 接地电阻低定值延时整定范围：1.0s~100s，误差不超过±1%定值+1s；
« 接地位置变化量动作值整定范围：1%~20%，误差不超过±10%；
« 转子两点接地延时整定范围：1.0s~100s，误差不超过±1%定值+1s。
1.7.8 失磁保护
« 阻抗的大灵敏角为270°±5°；
« 阻抗动作值整定范围：
系统联系电抗Zs：0.1Ω～100.0Ω；暂态电抗Xd：0.1Ω～600.0Ω；
异步阻抗Z1：0.1W~100W，异步阻抗Z2：0.1W~600W，误差不超过±2.5%或±0.1Ω；
« 励磁低电压：10.0V～400.0V；
« 机端低电压：50.0V～100.0V；
« 延时整定范围：0.1s~100s。
1.7.9 逆功率保护
« 动作区：在90°~270°之间不小于175°；
« 动作功率整定范围：1W~100W；
« 动作延时整定范围：0.1s~1000s。
1.7.10 负序过流保护
« 负序电流动作值整定范围：0.1A~50A，误差不超过±2.5%或±0.01In；
« 延时整定范围：0.1s~100s。
1.7.11 对称过负荷保护
« 定时限启动电流整定范围：0.1A～50.0A，误差不超过±2.5%或±0.01In；
« 定时限速断段电流整定范围：0.1A～50.0A，误差不超过±2.5%或±0.01In；
« 反时限启动电流整定范围：0.1A～50.0A，误差不超过±2.5%或±0.01In；
« 过负荷常数K整定范围：1~100；
« 定时限延时整定范围：0.1s~100s；
« 反时限延时上限整定范围：0.1s~100s；
« 反时限延时下限整定范围：10s~3000s；
« 散热系数α整定范围：0~1.0；
« 反时限延时误差(与计算值比较)
1.7.12 过电压保护
« 动作电压整定范围：50V~180V，误差不超过±2.5%或±0.05V；
« 动作延时整定范围：0.1s~100s。
1.7.13 频率异常保护
« 低频一段f1整定范围：40Hz~50Hz，整定误差不超过±0.02Hz；
« 低频二段f2整定范围：40Hz~50Hz，整定误差不超过±0.02Hz；
« 过频一段f3整定范围：50Hz~60Hz，整定误差不超过±0.02Hz；
« 过频二段f4整定范围：50Hz~60Hz，整定误差不超过±0.02Hz；
« 频率保护返回值与动作值之差不超过±0.04Hz；
« 延时整定范围：0.1s~300s；
« 带低压闭锁。
1.7.14 复压(记忆)过流保护
« 负序相电压整定范围：1V~50V，误差不超过±2.5%或±0.05V；
« 相间低电压整定范围：0V~100V，误差不超过±2.5%或±0.05V；
« 动作电流整定范围：0.1A～50.0A，误差不超过±2.5%或±0.01In；
« 记忆功能可投退；
« 延时时间整定范围：0.1s~100s。
1.7.15 低电压（调相失压）保护
« 相间低电压整定范围：10V~100V，误差不超过±2.5%或±0.05V；
« 延时时间整定范围：0.1s~100s。
1.7.16 并网开入方式选择
« 发电机并网开入方式可选。
1.7.17 非电量保护
« 机组故障延时：0s~1000s；
« 励磁故障延时：0s~1000s；
« 温度高延时：0s~1000s；
« 开入一延时：0s~1000s；
« 开入二延时：0s~1000s；
« 冷却器故障t1延时：0.1s~5000s；
« 冷却器故障t2延时：0.1s~5000s。
1.7.18 操作控制回路保护
« 弹簧储能时间：1s~100s；
« 控制回路异常可投退。
1.7.19 发变组差动保护（两侧差动）
« 小动作电流整定范围：0.2In~1.5In，误差不超过±2.5%或±0.01In；
« 小制动电流整定范围：0.5In~2.0In；
« 制动特性斜率整定范围：0.3~0.7，误差不超过±5%；
« 二次谐波制动系数整定范围：0.15~0.30误差不超过±0.05；
« 差流速断整定范围：1.0In~15.0In，误差不超过±2.5%或±0.01In；
« 动作时间：在2倍整定值下，差流速断不大于35ms、差动动作时间不大于40ms；
« 具有二次谐波原理的励磁涌流判别选择功能。
« 保护TA异常闭锁功能可投退。
1.7.20 （变压器高压侧）接地告警保护
« 零序动作电压整定范围：1V~50V，误差不超过±2.5%或±0.05V；
« 动作延时整定范围：0.1s~100s。
1.7.21 （变压器高压侧）复压过流
« 负序相电压整定范围：1V~50V，误差不超过±2.5%或±0.05V；
« 相间低电压整定范围：0V~100V，误差不超过±2.5%或±0.05V；
« 动作电流整定范围：0.1A～50.0A，误差不超过±2.5%或±0.01In；
« 延时时间整定范围：0.1s~100s。
1.7.22 （变压器高压侧）过负荷（有载调压闭锁、通风启动）
« 动作电流整定范围：0.02In~10In，误差不超过±2.5%或±0.01In；
动作延时整定范围：0.1s~100s。
如无特殊说明时误差：
保护电流、电压：误差不超过±2.5%或±0.01In；电压：误差不超过±2.5%或±0.05V；
延时误差：定时限：0s～2s(含2s)范围内不超过40ms，2s～100s范围内不超过整定值的±2％；
反时限延时：理论动作时间位于0s～2s(含2s)范围内不超过100ms，大于2s时不超过理论值的±5％。
1.8 测量精度
a.各模拟量的测量误差不超过额定值的±0.2%；
b.功率测量误差不超过额定值的±0.5%；
c.开关量输入电压（DC220V、DC110V或DC24V），分辨率不大于2ms；
d.脉冲量输入电压24V，脉冲宽度不小于10ms；
e.有功、无功电度不超过±1%；
f.频率测量误差不超过±0.02Hz。
1.9 触点容量
输出出口触点：在电压不大于250V，电流不大于1A，时间常数L/R为5ms±0.75ms的直流有感负荷电路中，触点断开容量为50W，长期允许通过电流不大于5A。
