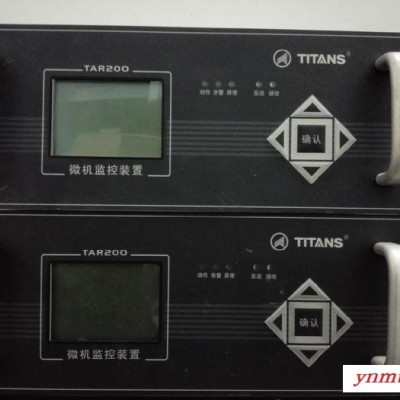

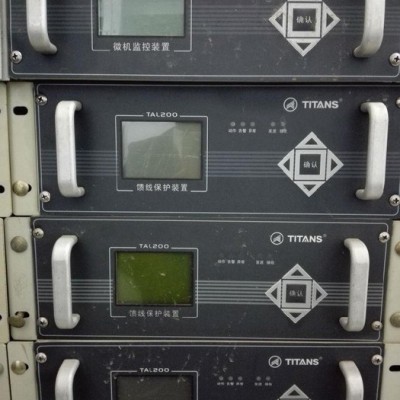

珠海泰坦科技TAL200进馈线保护装置TAL200、TAR200微机保护

本系列多功能保护装置是在吸收了多年来变电站自动化运行经验的基础上,采用目前进的软、硬件技术开发的新一代微机装置。它包括除超高压线路及大型变压器以外的所有保护功能、测控功能,可以实现远方整定、显示和控制,是变电站综合自动化的装置。包括：·TAT210变压器主保护装置

·TAT211多功能变压器后备保护装置

·TAL200-L多功能馈线保护装置

·TAL200-C多功能电容器保护装置

·TAL200-M多功能电动机保护装置

·TAL200-B备用电源自动投入装置

功能特点：

测量与保护电流分开引入,也可共用CT,既保证了测量精度,又满足了保护的要求,一套装置可完成如下功能:

·保护、重合闸及低周减载,小电流接地选线。

·I、U、P、Q、kwh、kvarh的测量。

·脉冲电度采集。

·开关量采集。

·开关分/合、闭锁输出,不需加装中间继电器可直接对断路器操作。

·含有防跳继电器。

·遥控命令执行。

·开关信号输出。

·通信联网功能(RS485光纤)。

TAT210变压器主保护装置

1、适用范围:适用于发电机、变压器、高压电动机等的主保护。

2、主要功能:1)保护功能:·比率差动保护·差电流速断保护·CT断线报警及闭锁·非电量保护事件记录及延时2)遥控及通讯功能。

TAT210变压器主保护装置

1、适用范围:适用于发电机、变压器、高压电动机等的主保护。

2、主要功能:1)保护功能:·比率差动保护·差电流速断保护·CT断线报警及闭锁·非电量保护事件记录及延时2)遥控及通讯功能。

TAT211多功能变压器后备保护装置

1、适用范围:主变压器后备保护或站用变保护等。

2、主要功能:1)保护功能:·三段式过电流保护:可实现复合电压闭锁·三段式零序过流保护·间隙保护·零序保护2)测量、遥信、遥控及通讯功能3)操作回路。

TAL200-C多功能电容器保护装置

1、适用范围:适用于各种接线方式的电容器保护。

2、主要功能:1)保护功能:·二段式三相过流保护·零序电流/不平衡电流保护·桥差电流保护/桥差电压保护·过电压保护·低电压保护·零序电压/不平衡电压保护2)测量、遥信、遥控及通讯功能3)操作回路。

TAL200-M多功能电动机保护装置

1、适用范围:适用于高压电动机保护。

2、主要功能:1)保护功能:·短路保护:两相三元件或三相三元件电流速断保护·不平衡保护:负序反时限电流保护·接地保护:定时限正序过电流保护·启动时间过长保护·过热闭锁·热过载保护·定时限闭锁2)测量、遥信、遥控及通讯功能3)操作回路。

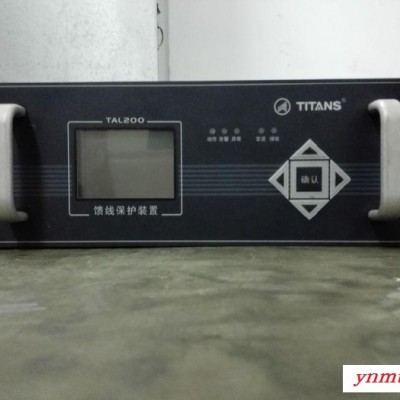

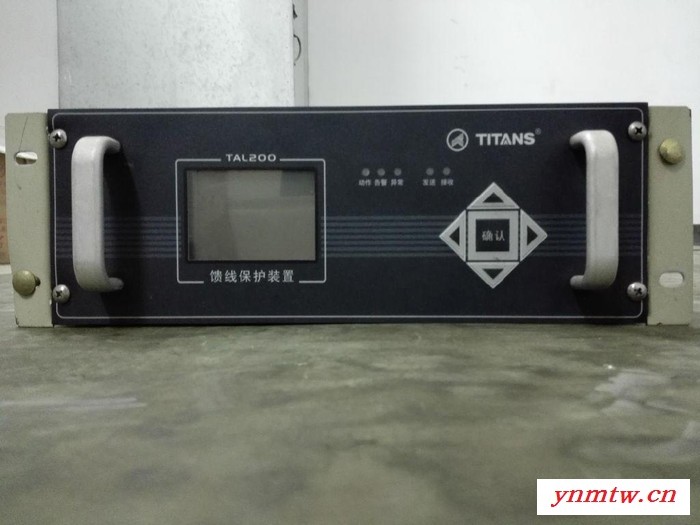

TAL200-L多功能馈线保护装置

1、适用范围:66KV及以下线路、分断、母联开关等。

2、主要功能:1)保护功能·三段式相间电流保护(可带方向、低压闭锁)·三段式零序电流保护(小电流接地选线)·三相一次重合闸(检同期/无压)·分散式低周减载·故障录波2)测量、遥信、遥控及通讯功能3)操作回路。

TAL200-B备用电源自动投入装置

·分段开关/桥开关/线路自投功能

·过负荷联切功能

·检低压欠流动作条件

·可引入闭锁条件

·备用电源自动恢复功能

·PT断线报警

主要技术数据

额定数据:·电源:DC220V±20%(110V订货注明)·交流电压:100V/√3(相电压)100V(线电压)·交流电流:5A、1A·频率:50HZ2、

测量精度:0.5%3、精确工作:·电流:0.1~20In·相电压:0.5~95V·线电压:1~160V4、

功率消耗:·直流回路:≤15W·交流回路:<0.25va5<>、动作时间:·固有动作时间:≤30MS·延时段时间误差:≤10MS+1%(整定时间)6、

开关量分辩率:·SOE事件分辩率:4MS7、

允许环境温度：·正常工作：-10~500C·极限工作温度：-25~55OC
