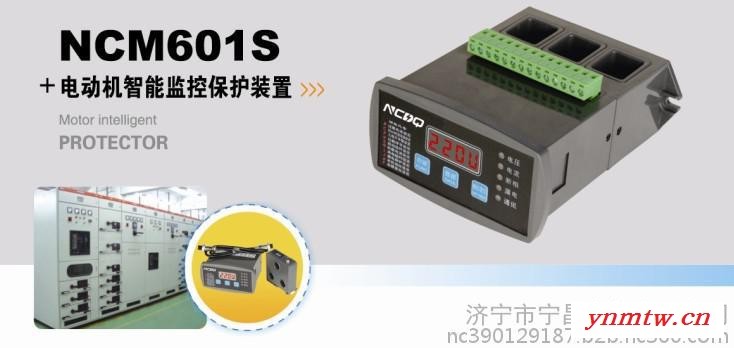

NCM601S电动机智能监控保护装置

一、产品概况

    电动机智能监控保护装置是总结研制生产电动机保护器和微机保护装置基础上的积累和现代高新技术的结晶。采用进口集成电路和知识产权**技术、软件著作权生产的全方位电动机智能监控保护装置，具有先进的现场总线接口。有微处理器来执行电机保护和控制，并支持馈线保护，完成对电机操作、自诊断以及上位机的通讯等。为电动机提供了测量保护，避免了因电动机过载、堵转、过压、欠压、轻载、断相、三相不平衡、接地等故障导致的生产事故，**大限度的保证设备正常运行的有效安全。

    完善的电机智能监控保护器是对电动机运行过程中的各种运行信息数据进行采集、运算、分析、监控、报警、控制的综合性装置。装置通过对故障报警，保护动作（保护脱扣）以及利用动作延时时间的设定来实现及时准确的保护，保证生产的安全。保护器还可以通过数据信息通讯，实现电动机运行状况的详细信息在上位机上进行实时监测，并经计算机数据处理提供管理信息。在设备可能产生重大故障前，越限报警可及时提醒管理人员进行处理，避免了不必要的停机而对正常生产造成影响，**大限度地保证设备运行和控制的有效性。当电动机运行参数达到预置的预警值时，保护装置仅进行预警，不触发脱扣；但当越限值达到预置的脱扣值时，保护装置进入脱扣触发延时。在预置脱扣延时时间内若设备恢复正常运行，则取消脱扣执行；而如果超过延时时限，则保护装置发出脱扣信号，驱动执行元件动作，断开电源停止电动机运行。在电动机控制装置实现各项保护功能的同时，各种保护信息也由装置生成并经通信接口上送至计算机管理系统。

二、主要功能特点：
★保护功能：
      过载保护、断相保护、三相不平衡保护、堵转保护、欠电压保护、过电压保护、漏电保护、接地故障保护、轻载保护、空载保护、短路保护。
★控制功能：
      直接起动、正反起动、星三角起动、直接旁路起动、自耦变压器降压起动、多方起动控制。
★显示监测：
      运行状态、三相电流、线电压、漏电电流、故障信息、电动机工作累计时间、故障次数等信息。
★设定功能：
      额定电流、保护电流曲线、启动时间、三相不平衡、堵转倍数、漏电电流值、超欠电压值、通讯地址、保护器上 电电机自启动时间。
★远传功能：
      具有DC4-20mA标准模拟量输出，不需外接电源。
★通讯功能：
      通过 RS485 串行通讯与计算机可构成 256台保护器常规保护控制网络。远程数据设定及显示报警，远程电动机启 动，停止控制等。
★追忆功能：
      可存储近期电机所发生的十次故障原因，并可按复位键取出**一次电机发生的故障代号，再按一次显示前一次

三、主要技术参数：
    1、反时限保护：本保护器具有过流反时限延时保护功能。
    2、轻载保护：当电流值小于轻载保护设定值时，监控器在30秒内动作。
    3、过流保护：保护电流可任意设定，电流值大于设定值时，按动作特性曲线动作。
    4、断相保护：电动机电源断相时（出产时三相电流不平衡值设为60％可根据用户要求设定），监控器在3秒内动作。
    5、堵转保护：当电动机运行电流大于设定值5倍时，保护器在2秒内动作。
    6、欠电压保护：工作电压低于额定电压15%时，保护器在6秒内动作。
    7、过电压保护：工作电压高于额定电压15%时，保护器在6秒内动作。
   8、漏电（接地）保护：漏电电流大于设定值时监控器在3秒内动作，设定范围500mA～5000mA。
   9、短路保护：任意一相电流达到8Ie电流时，保护器在2秒内动作。
  10、启动延时时间：1-120秒可调。
  11、星三角转换时间：星三角转换时间小于启动延时时间3 秒。
  12、整机功耗：≤3VA。
  13、输出继电器触头容量：25OVAC 7A 。
  14、电流显示误差：≤1.5%。
  15、电寿命大于1000000次

16、具有启动延时功能：避开启动大电流和过电流动作时间分开。
  17、具有RS485远程通信接口。具有远程数据设定、控制、查询等。和上位机组成网络保护监控系统。

18、具有DC4-20mA标准模拟输出与DCS系统连接。

四、工作条件

1、海拔高度不超过4500米

2、周围环境温度：-35℃～+65℃

3、空气相对湿度：在-25℃时不超过85%

4、大气条件：没有会引起**危险介质，也没有会腐蚀金属和破坏绝缘气体及导电尘埃

5、安装没有雨雪侵袭的地方

6、安装在无剧烈震动、冲击的地方

7、装置电源：AC220V、380V±15%/50Hz±2%

8、电动机额定工作电压：AC380V、AC660V、AC1140V

9、结构形式：整体与分体两种安装形式，分体式安装主体部分与三合一互感器部分距离≤5米

10、互感器固定在交流接触器下方为宜，采用螺丝固定安装方式或导轨安装；三相主线路分别穿过互感器的三个孔；按外壳上接好线并检查无误后通电

五、选型说明

1、型号含义：见图

2、选型规格表：见图

3、电流互感器：电流规格在200A及以上需要配电流变比互感器，例如400A规格需要配400/5A的电流互感器，600A规格需要配6000/5A的电流互感器三相三只。

4、漏电电流互感器：电流规格在200A及以下配用孔径为48mm的零序互感器，电流规格在200A以上的配用90mm的零序互感器。

5、选型指标说明：

a、分体式的保护装置主体和互感器之间的标准配线长度为80cm，如果不能满足使用或需特殊要求时请选型订货时注明分体线长度

b、选用漏电功能时，应选取相应漏电零序电流互感器的穿线孔径（电机ABC三线一同穿过；馈线保护A、B、C、N四线同时穿过，把地线分开）

c、采用RS485方式通讯，保护装置与主机之间的距离≤1200mm，通讯导线采用屏蔽双绞线

五、功能表：见图

六、操作说明：见图

七、安装尺寸：见图

八、典型应用接线图：见图

九、注意事项

1、监控保护装置安装接线时，应按各接线端子用途正确连接无误，接触良好

2、监控保护装置的工作电源应保持长期供电，并注意标称电压与实际电压相符合

3、各项保护设定值应正确无误，不用的选项放弃设定

4、根据电动机的额定电流值，选择相应规格的保护装置

5、分体式的监控保护装置不要将不同编号的互感器和显示部分共同使用

6、保护装置配用电流变比互感器时，若设备现场或控制室需电流表显示时**另配一个电流互感器，不然对配带电流表的那相电流显示会有影响

7、通讯协议，可以按用户要求改进

8、监控保护装置模拟量DC4-20mA接口输出量应与连接设备相匹配
