| 产地 | 浙江苍南 |
|---|---|
| 产品认证 | GTDZQYBZ-2015 |
| 工作电流 | 1~800A |
| 工作电压 | AC220V |
| 极数 | 28P |
| 适用电机功率 | 0.5~400KW |
| 外型尺寸 | 103*84 |
| 操作方式 | 轻触控制 |
| 品牌 | 苍马 |
| 型号 | MC-105系列 |
| 加工定制 | 是 |
一、产品概述
该系列低压电动机性能保护装置适用于AC380V、AC660V低压系统，作为低压异步电动机的保护、监测和控制的新一代智能化综合装置，采用国外先进的AD单片微机，除了先进的电动机保护和监测功能，还能提供设备运行和故障记录以及额定参数等等重要信息的采集，采用现场总线方式结构为现代化的设备管理带来很大的方便；产品广泛应用于电力、钢铁、石油、化工、冶金、轻工、水泥、矿山、纺织工业等行业。
本产品为电机提供的完备保护，避免了因电机过载、轻载、堵转、欠压、超压、启动超时、断相、三相不平衡、接地、短路、漏电等可能故障导致的生产事故，保证设备运行的有效性与安全性。
本产品采用RS485通讯接口设计，保证了与上位机通讯的快速可靠，同时能快速响应上位机的实时查询等要求并执行相应操作，本产品对电机运行状态和故障原因监控记录方便对电机维护计划的制定。
对于每一个电机回路，需要配置独立的该系列来进行保护与控制。该系列标准的配置，完善的功能，大大简化了传统意义上的电机回路的维护，降低了设备维护成本。
二、 外形结构
产品由两部分组成：
·主体单元 ·电流互感器单元
主单体元：主体单元由电子器件， 显示器组成。安装在门板上或抽屉柜的面板上。通过面板上的控制按钮，LCD显示屏，可以进行控制、监视和参数设置。

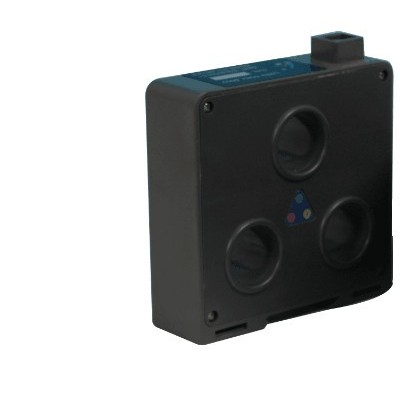

电流互感器单元：固定在标准35mm卡轨上，做电流检测。 图2 该系列的外形

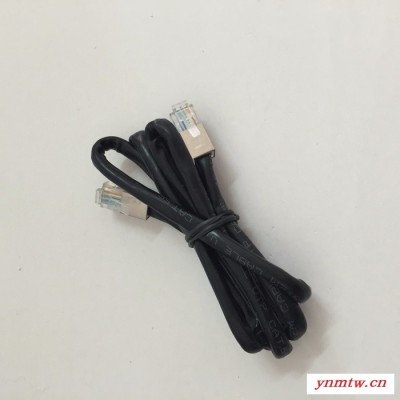

连接：主体单元通过专用电缆的RJ12接口和互感器单元连接。
三、安装及尺寸
四、产品的接口
本产品具有4块I/O端子排。
I/O端子板安装在主单元的后部，如图5所示：
端子定义参见4.1
4.1 端子定义
表1 装置端子
| 端子名称 | 端子编号 | 端 子 定 义 | 备 注 |
|
X1 | X1：11 | 保护接地 |
端子最大允许线径2.5平方毫米 |
| X1：9-10 | 电源输入 | ||
| X1：6-8 | 控制继电器J1，6、7常闭，7、8常开 | ||
| X1：4-5 | 控制继电器J2常开 | ||
| X1：1-2 | 控制继电器J3常开 | ||
| X2 | X2：6-7 | 可编程继电器J4常开 | |
| X2: 3-5 | 电压输入端子3-UC 4-Ub 5-Ua | ||
| X2：1-2 | 零序互感器输入 | ||
| X3 | X3：1-6 | 电流互感器输入 | 标准RJ12接口 |
|
X4 | X4：13-14 | 4-20mA输出，13-I+, 14-I- |
端子最大允许线径1.5平方毫米 |
| X4：10-11 | RS485通讯接口，10-TA,11-TB | ||
| X4：9 | RS485通讯屏蔽端 | ||
| X4：7-8 | 开关量公共端 | ||
| X4：1-6 | 开关量输入 |
4.1.1 电源要求
该系列装置220VAC或380VAC的工作电源。(如电源有特殊要求可定做)
