科易连KYL-320H 无线PLC通讯电台

毕女士 180 0258 5673手机微信 0755-8341 0815  QQ:2853 822 853

一、KYL-320H概述

KYL-320H高速率无线数传电台，是一种远距离无线数据传输产品，它体积小，金属外壳，屏蔽性能好，抗干扰性强，内部采用集成功放，TCXO等高可靠性器件，内置看门狗，产品的稳定性及可靠性极高。采用先进的GFSK调制方式，提高了频率资源的利用率和产品的抗干扰能力，半双功的通讯方式，能方便为用户提供双向的数据信号传输、检测和控制。收发时间小于18mS（9600bps通讯数率），适时性强。适合用于无线数据采集、工业控制、油田测控、水纹监测等重要领域。

二、KYL-320H功能特点

1．功率及灵敏度

射频输出功率大于5W，高接收灵敏度-123dbm(1200bps)；-118dbm(9600bps)。

2.多个工作频段，满足用户多方面需求

载频频率400 - 470MHz，也可提供868/915MHz等频率 。

3．传输距离远

8Km (BER=10-5@9600bps，大吸盘天线，开阔地)；

12Km (BER=10-5@1200bps，大吸盘天线，开阔地)；

4．多信道，多速率。

KYL-320H型模块标准配置提供8个信道，满足用户多种通信组合方式的需求。KYL-320H型模块可提供1200bps、2400bps、4800bps、9600bps、19200bps、38400bps等多种通信波特率。

5．高速无线通讯和大的数据缓冲区。

空中速率大于或等于串口速率时可连续传输无限大的数据，空中速率小于或等于串口速率时，缓冲区暂存后转输。

6．数据启动发送，透明传输，方便用户使用。

电台收到需要发送的数据后，自动启动发射，无需用户进行收发控制。

7．低功耗

接收电流<30mA，发射电流<1.5A，休眠时电流<1mA。

8．高可靠性，体积小、重量轻。

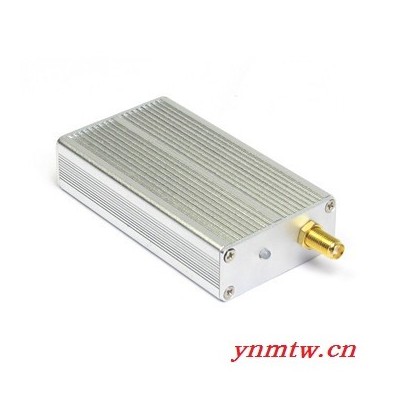

铝合金屏蔽外壳，小体积：85mm×58mm×16mm (不包括天线接头)。

 2、KYL-320H信号接口定义：

KYL-320H提供TTL、RS232、RS485接口方式之一，用户选购时需根据自己的需要指定接口方式。

参数配置：

KYL-320H常用参数主要有：串口波特率与校验，信道与频率。这些参数均可通过我公司设置软件进行设置。用户在使用过程中也可根据我公司协议动态更改这些参数。空中速率大于串口速率时，一帧可传无限大数据，空中速率小于或等于串口速率时，一帧最多可传255字节。空中速率越高时传输距离会越近。

两台KYL-320H在使用时必需将参数配置如下（我公司出厂时一般会根据用户需求配好参数）：

1．两电台信道（即频率）一致；

2．两电台空中波特率一致；

3．两模块串口波特率及校验与所接设备或电脑一致。

软件简单操作（详见《软件操作说明》）：

进入模块设置软件后，打开连接模块的串口；

单击“文件中的读电台”，检测成功后，单击“读参数”，即可读出模块本来的参数，选择相应的参数，单击“设置”即可设置成功。

调制方式：FSK/GFSK

工作频率：400MHZ / 420MHz / 450MHz

发射功率：5W

接收灵敏度：-123dbm(1200bps);-118dbm(9600bps)

发射电流：  <1.5A

接收电流：<30mA

休眠电流：  <1mA

信道速率：1200/2400/4800/9600/19200用户可设

串口速率：1200/2400/4800/9600/19200用户可设

收发转换时间： <10ms

接口数据格式：8E1/8N1/8O1(也可提供其它格式，如9位数据位)

工作电源：DC：12V（±10%）

工作温度：  -40℃~+80℃(工业级)；

工作湿度：10%～90%相对湿度,无冷凝

外形尺寸：85mm×58mm×16mm (不包括天线接头)。

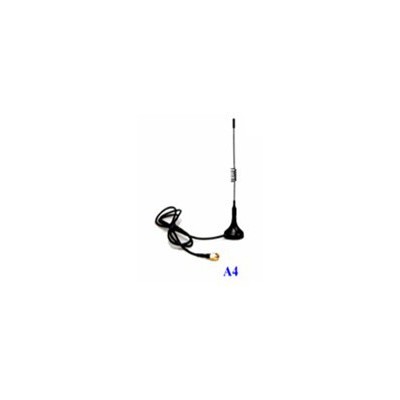

1、天线及接口线附图:

2、标准配置：

1、 KYL-320H数传电台一只。

2、 RS-232数据线一条。

3、 小吸盘天线一只

3、可选配件：

1、 RS-232接口编程连接线。（方便用户通过电脑的232接口对模块参数进行设置）

2、 USB接口编程联接线。（方便用户通过电脑的USB接口对模块参数进行设置）

3、 数据传输测试设备。（方便用户在选型或实际使用中对模块进行测试）

4、 可选天线。（用户可跟据自己的实际使用情况，选择适合自己的天线，使通讯效果达到最佳）

注意：

1、为达到最好的通讯效果，请尽量使用纹波系数较小的电源，电源的最大电流应该大于模块最大电流的1.5倍。

2、TTL、RS-485、RS-232三种接口只能选其一。

3、传输数率分为：接口数率：用户可通过KYLPRO.exe PC软件更改;

空中数率：空中数率需要用户在定货时说明。

4、当接口SLEEP 为低时，模块将进入休眠模式。在此模式下，将不能进行数据的收发。当SLEEP 为高或悬空时150mS后，模块进入工作状态。（如不需要休眠功能，此脚悬空）
