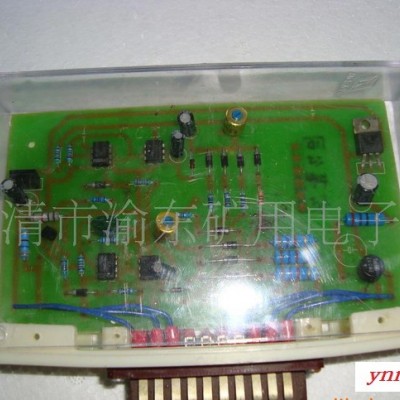

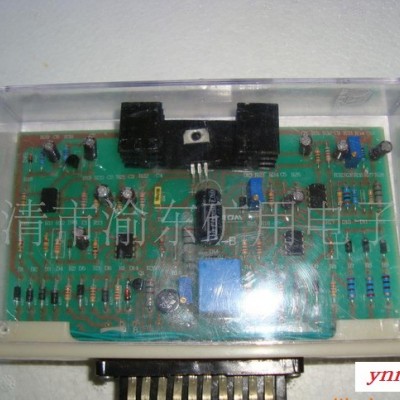

ZBX-A ZBX-B照明信号插件照明信号综合保护装置

1、适用范围

1.1用途

本系列装置（以下简称综合装置）用于煤矿井下127V照明及信号负载的供电、电源控制以及短路、漏电保护等综合防爆电气的设备。可以取代现有的2.5kVA或4.0kVA干式变压器及手动防爆开关的多体控制方式。

1.2适用条件

a、海拔高度不超过2000m；

b、环境大气压力80~110kPa；

c、周围介质温度为-20℃~+40℃；

d、空气相对湿度不大于95%（+25℃时）；

e、用于有煤尘、瓦斯危险的煤矿井下；

f、在无显著摇动和冲击振动的地方，垂直倾斜不超过15°；

g、在无足以腐蚀金属及破坏绝缘的气体和蒸气的环境中；

h、能防止水和液体浸入的地方；

i、电源电压允许波动范围：额定电压±10%；

1.4防爆型式：矿用隔爆型；

防爆标志：ExdI。

2、技术特征及主要参数

2.1型号：ZBZ-2.5/660（380）M ；ZBZ-4.0/660（380）M

2.2基本参数

1)                       主变压器适用于660V或380V电网

2)                       照明短路保护参数：

3）信号短路保护参数：

4）照明短路保护时间：不小于0.25秒，信号短路保护时间：小于0.4秒。

5）漏电电阻整定值：1.5kΩ±1 kΩ。

6）漏电闭锁电阻动作值3kΩ±1 kΩ。

7）电缆绝缘降低危险指示值10kΩ±2 kΩ。

8）漏电保护动作时间小于0.25秒。

2.3重量：ZBZ-2.5M：95kg ，  ZBZ-4.0M：110kg

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
