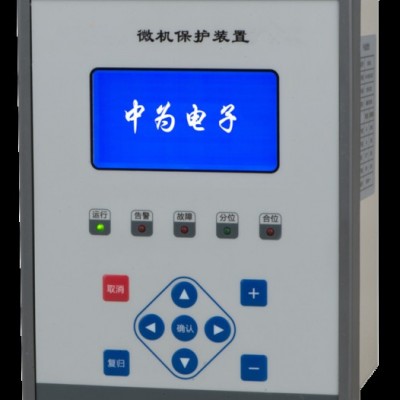

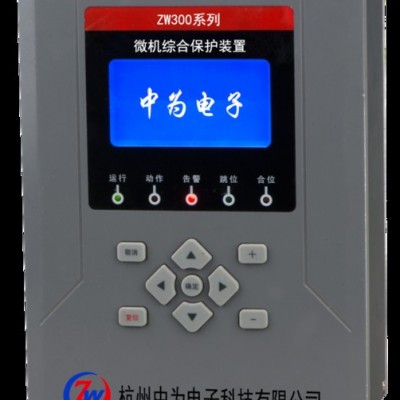

杭州中为电子科技有限公司ZW300微机综合保护装置 微机综保

售后服务	保修一年
版本语言	简体中文版
品牌	杭州中为电子科技有限公司

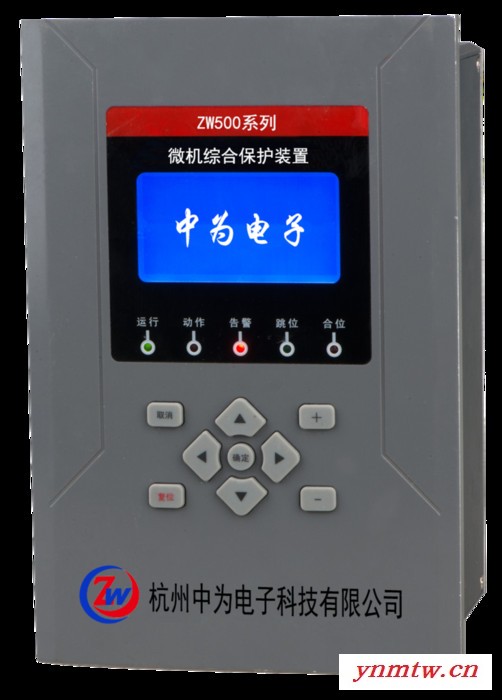

型号	ZW500微机综合保护装置
加工定制	可加工定制

欢迎来电咨询！

联系人：朱恋恋

电话：18158138033（微信同步）

杭州中为电子科技有限公司





微机综合保护装置



使

用

说

明

书





电话：0571-56180115   传真：0571-56180117

网址：www.hzzwdz.com  邮箱：hzzwdz@139.com

杭州市西湖区三墩新天地三号楼





*本说明书可能会被修改，请注意最新版本资料

目  录

一． 装置简介 3

1.装置概述 3

1.1装置简介 3

1.2装置特点 4

1.4 装置结构 5

2 主要技术指标 6

2.1 技术参数 6

2.2 环境参数 8

二．综合保护测控装置 9

1．功能说明 9

1.1 三段式相间过流保护 9

1.2 过负荷保护 10

1.3 重合闸保护 10

1.4 相间加速保护 11

1.5 充电保护 11

1.6 负序过流保护 11

1.7 零序过流保护 11

1.8 过电压保护 11

1.9 低电压保护 12

1.10 零序过电压保护 12

1.11 低频减载保护 12

1.12 非电量保护 12

1.12 系统异常工况告警及闭锁功能 13

2．装置整定 13

2.1 装置软压板整定 14

2.2 装置定值整定 14

2.3 装置参数整定 16

三．电动机保护测控装置 17

1．功能说明 17

1.1 起动时间（Tstart） 17

1.2 相间过流保护 17

1.3 负序过流保护 17

1.4 过负荷保护 18

1.5 零序过流保护 18

1.6 过电压保护 18

1.7 低电压保护 18

1.8 零序过电压保护 19

1.9 非电量保护 19

1.10 系统异常工况告警及闭锁功能 19

2．装置整定 20

2.1 装置软压板整定 20

2.2 装置定值整定 20

2.3 装置参数整定 21

四．进线保护装置 22

1．功能说明 22

1.1 三段式相间过流保护 22

1.2 过负荷保护 23

1.3 相间充电保护 23

1.4 负序过流保护 23

1.5 零序过流保护 24

1.6 过电压保护 24

1.7 低电压保护 24

1.8 零序过电压保护 24

1.9 进线备自投或自复保护 25

1.10 系统异常工况告警及闭锁功能 26

2．装置整定 26

2.1 装置软压板整定 26

2.2 装置定值整定 27

2.3 装置参数整定 28

五．使用说明 29

1．装置介绍 29

1.1 键盘 29

1.2液晶 29

1.3 界面菜单 30

1.4 模拟通道 30

1.5 事件报告 31

1.6 系统设置 32

1.7 装置测试 33

1.8 装置调试 34

2． 保护装置外型开孔尺寸 36

2.1 开孔尺寸及安装 36

2.2安装 36

2.3开孔尺寸图 37

六．典型接线图 38

1. 线路保护典型接线图 38

2. 变压器保护典型接线图 39

3. 高压电容器保护典型接线图 40

4. 高压电动机保护典型接线图 41

5.母联保护典型接线图 42

6．进线备自投保护典型接线图 43

七．常见故障及处理方法 44

装置出厂缺省密码为0000

一． 装置简介

1.装置概述

1.1装置简介

微机保护测控装置适用于66 kV及以下各电压等级的间隔单元的保护测控，具备完善的保护、测量、控制、进线备投及通信监视功能，为变电站、发电厂、高低压配电及厂用电系统的保护与控制提供了完整的解决方案，可有力地保障高低压电网及厂用电系统的安全稳定运行。可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。全部装置均可组屏集中安装，也可就地安装于高低压开关柜。

具体型号划分：

名称	综合保护测控装置	电动机保护装置	进线保护装置
应用范围	线路、变压器、母联、电容器	高压电动机	进线保护，进线备投自复功能。

   保护功能配置表

功能	功能介绍	综合保护	电动机	进线保护
保 护 功 能	电流速断保护	√	√	√
	限时电流速断保护	√		√
	定时限过电流保护	√	√	√
	(电流保护带低压闭锁，复压闭锁，方向闭锁)	√		√
	反时限过电流保护（一般、非常、极端）	√	√	√
	过负荷保护	√	√	√
	三相一次重合闸	√		√
	合闸后加速保护	√		√
	相间充电保护	√		√
	负序电流保护I段	√	√	√
	负序电流保护II段	√	√	√
	负序过流反时限保护		√
	零序过流保护（小接地系统）	√	√	√
	低电压保护	√	√	√
	过电压保护	√	√	√
	零序电压保护	√	√	√
	低频减载保护	√
	电动机启动时间过长保护		√
	备自投或自复			√
	重瓦斯信号保护(非电量1)	√	√
	轻瓦斯信号保护(非电量2)	√
	超温信号保护(非电量3)	√	√
	温度高信号保护(非电量4)	√	√
	CT断线告警	√	√	√
	PT断线告警	√	√	√
功能	功能介绍
遥测 遥信	电流、电压、有功、无功、功率因数、频率	√	√	√
	12路遥信量	√	√	√
事 件 记 录	保护事件	√	√	√
	告警事件	√	√	√
	遥信变位事件	√	√	√
	操作记录事件	√	√	√
	事故变位次数统计	√	√	√
控 制	就地/远方分、合闸	√	√	√
	远方定值修改	√	√	√
	远方保护投/退	√	√	√
跳 合 位	跳位、合位指示	√	√	√
	跳合位异常告警	√	√	√
通讯	RS485	√	√	√



1.2装置特点

u 采用全密封式结构，具有良好的抗震、防尘性能

u 小型化设计，体积小，重量轻，外形美观，安装方便

u 采用独特的可靠性设计，无可调元件，装置稳定性好，抗干扰性强

u 全汉化液晶显示，人机界面清晰易懂，操作整定极为方便

u 装置供电电源、控制回路均为交直流两用

u 具有RS485总线串行通信口，并集成了MODBUS标准通信规约

u 具有事件顺序记录功能，可记录150条事件，数据掉电不丢失

u 具备完善的自检功能，完整的异常记录、事件记录、操作记录，所有信息掉电保持

u 外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺，使产品具有很高的电气性能

u 具有完整的断路器操作回路

u 超低功耗



1.3引用标准

GB6162-85      《静态继电器及保护装置的电气干扰试验》

GB7261-87      《继电器及继电保护装置基本试验方法》

GB2887-89      《计算机站场地技术条件》

GB 14258-93    《继电保护和安全自动化装置技术规程》

GB 50062-92    《电力装置的继电保护和自动化装置设计规范》

DL/T 527-2002  《静态继电保护装置逆变电源技术》

IE870-5-103    《继电保护信息接口标准》

GB /T15145-94  《微机线路保护装置通用技术条件》

GB/T16435.1-1996《远动设备及系统和接口（电气特征）》

GB /T17626.2   《静电放电抗扰度试验》

GB /T17626.3   《射频电磁场辐射抗扰度试验》

GB/T17626.4    《电快速瞬变脉冲群抗扰度试验》

GB/T17626.5    《浪涌冲击抗扰度试验》

GB /T17626.6   《射频场感应的传导骚扰抗扰度试验》

GB/T17626.8    《工频磁场抗扰度试验》

GB /T17626-1998《电磁兼容试验和测量技术》

GB/T14537-1993 《量度继电器和保护装置的冲击与碰撞试验》



1.4 装置结构

1.4.1 结构

采用标准机箱，整面板、背插式结构，嵌入式、后接线安装方式，强弱电隔离，大大加强了其产品的电气性能。

1.4.2 插件

本装置的插件上包括CPU插件、AC和TRIP插件：其中CPU插件为装置的核心，为高度集成的CPU,其中包括了RAM、Flash Memory和AD等芯片的功能；AC插件包括电源和模拟量采集；TRIP插件包括出口、开入。

1.4.2.1 CPU

1）CPU系统

CPU系统由微处理器CPU、RAM、ROM、Flash Memory等构成。包括高性能的16位微处理器CPU，大容量的ROM、RAM及Flash Memory，使得该CPU模件具有极强的数据处理及记录能力，可以实现各种复杂的故障处理方案和记录大量的故障数据，可记录的事件数不少于500次。保护定值等运行配置信息也存入该存储器中，这些信息在装置掉电后均不会丢失。

2）开关量输入及输出部分

开入量分为内部开入和外部开入，内部开入采用DC5V开入，电源由装置电源本身提供，外部开入采用一级光耦，实现交直流220V直接输入电平。

开出是用于驱动出口的继电器， 共有4个，三个为跳闸继电器，一个为合闸继电器。

3)通信部分

本插件内含通信速度极高、具备通用性接口的RS485总线网络芯片，RS485网为本装置接入系统的主要通信接口。

4)时钟回路

插件内设置了硬件时钟回路,采用的时钟芯片精度高,并配有电池以掉电保持。

另外，CPU插件采用了多层印制板及表面封装工艺，外观小巧，结构紧凑，大大提高了装置的可靠性及抗电磁干扰能力。

1.4.2.2 开入、开出及操作回路

1)外部开入回路：设置有12路外部开入回路，装置软件采取了防抖措施，避免了误发信。

2)逻辑继电器：逻辑继电器由CPU插件直接驱动，这类继电器包括：跳闸继电器、合闸继电器。

1.4.2.3 交直流回路

1)直流逆变电源：AC或DC220V电压输入经抗干扰滤波回路后,利用逆变原理输出本装置需要直流电压,且采用浮地方式,同外壳不相连。

2)模拟量采集：外部电流经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，构成各种数字式保护继电器，并实时计算各种测量值。UA、UB、UC 、U0 、IA、IB、IC、I0端子为保护模拟量输入。

1.4.3 人机对话插件（MMI）

人机对话（MMI）插件主要功能是显示保护CPU输出的信息，本插件上的显示窗口采用四行，每行八个汉字的液晶显示器，人机界面清晰易懂，配置通用的键盘操作方式，使得人机对话操作方便、简单。本插件上还配置了灯光指示信息，使本装置的运行信息更为直观。



2 主要技术指标

2.1 技术参数

1） 额定工作电压  AC220、DC220V或DC110V  (订货注明)

2） 额定技术数据

a) 交流电流：    5A或1A     (订货注明)

b) 交流电压：    400V 或100V (订货注明)

c) 频率：        50HZ

3） 功率消耗

工作电源：       正常工作时,不大于5W；

保护动作时,不大于10W。

交流电流回路：   < 1VA/相   (IN =5A)；

                 < 0.5VA/相 (IN =1A)；

交流电压回路：   < 0.5VA/相；

4） 精确工作范围：

电流：            0.04In～20In

电压：            0.4V～1.2Un

频率：            0.9Fn～1.1Fn

时间：            0～100s

5） 保护部分精度：

a) 定值精度：     ≤±5%；

b) 时间精度：     <±1％ 整定时间+35ms

c) 整组动作时间： ≤35ms；

d) 频率精度：     ≤0.01Hz；

6)  测控部分精度：

a) 交流量精度：                 ≤±0.2%；

b) 有功无功：                   ≤±0.5%；

7) 开关量输入：

输入类型：        无源

光电隔离输入数量：10

工作电压：        AC220V、DC220V或DC110V

8) 开出接点容量：

a)出口继电器

触点额定载流容量：250VAC/220VDC,5A

输出类型:         无源(空接点)

b)信号继电器：

触点额定载流容量：250VAC/220VDC,5A

输出类型:         无源(空接点)

9) 通信接口

数目：            1

电气特性：        RS485

传输方式：       异步

通信协议：       MODBUS

地址：           1～99

波特率：         ≤1Mbps

通信介质：       双绞线或光纤







2.2 环境参数

2.2.1 电气环境

a). 绝缘电阻

在正常试验大气条件下,装置的带电电路部分和非带电金属及外壳之间,以及电气无联系的各电路之间,用开路电压500V的兆欧表测量绝缘电阻值；正常试验大气条件下,各回路绝缘电阻应不小于100 MΩ。

b). 介质强度

在正常试验大气条件下,装置能承受频率为50Hz, 试验电压2000V历时1min的工频耐压试验而无击穿闪络及元器件损坏现象。

c). 冲击电压

在正常试验大气条件下,装置的直流输入回路、交流输入回路、信号输出触点诸回路对地以及回路之间，能承受(1.2/50)μs的标准雷电波的短时冲击电压试验，开路试验电压5kV，无绝缘损坏。

d). 脉冲群干扰

装置能承受GB/T14598.13-1998( idt IEC60255-22-1:1988)规定的1MHz和100kHz脉冲群干扰试验。试验严酷等级为Ⅲ级, 试验电压共模2.5Kv, 差模1kV。

e). 辐射电磁场干扰

装置能承受GB/T14598.9-1995( idt IEC60255-22-3:1989)中规定的严酷等级为Ⅲ级的辐射电磁场干扰试验,即试验场强为10V/m。

f). 静电放电干扰

装置能承受GB/T14598.14-1998( idt IEC60255-22-2:1996)中规定的严酷等级为IV级,即接触放电试验电压为8kV、允许偏差±5%,空气放电试验电压为15kV、允许偏差±5%的静电放电干扰试验。

g). 快速瞬变干扰

装置能按GB/T14598.10-1996( idt IEC60255-22-4:1992)中规定的严酷等级为IV级快速瞬变干扰试验,即试验电压为4kV,允许偏差±10%。



2.2.2 自然环境

工作温度：-25℃～+55℃

存储温度：-40～+85℃

湿度：5～95%RH

2.2.3 机械环境

a) 工作条件：能承受严酷等级为Ⅰ级的振动响应、冲击响应；

b) 运输条件：能承受严酷等级为Ⅰ级的振动耐久、冲击耐久、碰撞。
