| 安装方式 | 外置 |
|---|---|
| 传输速率 | 128Kbps |
| 接口类型 | RS-232 |
| 类型 | 专业MODEM |
| 品牌 | 百灵佳 |
| 型号 | M410 NB-IOT |

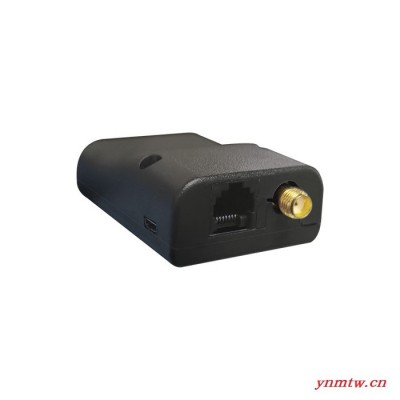

M410_NB-IOT
百灵M410 NB-IOT 4G LTE，具有新型Cat M1和NB-IoT 4G技术。 这些新技术专为低功耗4G连接而设计，专门针对M2M，IoT和计量应用。 BAILING代表了我们久经考验且可靠的BAILING调制解调器，最现代的版本。
BAILING配有USB端口和串行RS232端口以进行连接，并且可以使用AT命令进行控制。 BAILING正在运行BAILING的TCP / IP堆栈以实现远程连接。 BAILING提供两种版本，分别支持不同的频带，使最终用户可以选择适合其要求的调制解调器。

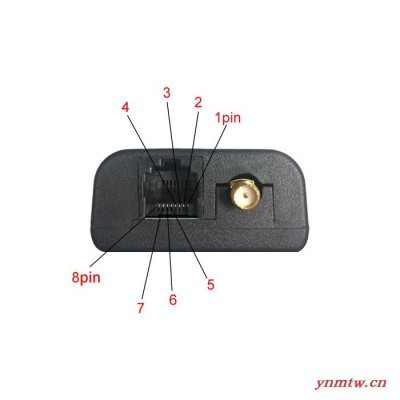

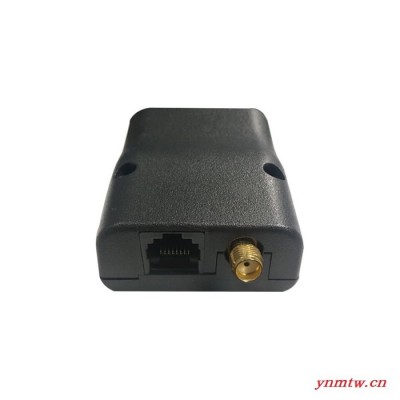

RJ45插座
| 脚位 | 编码 | 描述 |
|
1 |
VIN |
Input voltage 5Vdc - 32Vdc |
| 2 | DCD | Data Carrier Detect |
| 3 | DTR/RI | Data terminal Ready/Ring Indicator |
| 4 | GND | Common Ground |
| 5 | RXD | Serial Data out of the SAMXT |
| 6 | TXD | Serial Data into the SAMX3 |
| 7 | CTS | Clear to Send |
| 8 | RTS | Ready to Send |
迷你USB连接器
脚位 编码
1 Vusb
1 D-
2 D+
3 N/C
4 GND
SMA公50Ω天线连接器
SMA公型天线连接器是50Ω阻抗天线连接器。 用于M410的天线必须具有50Ω的阻抗。

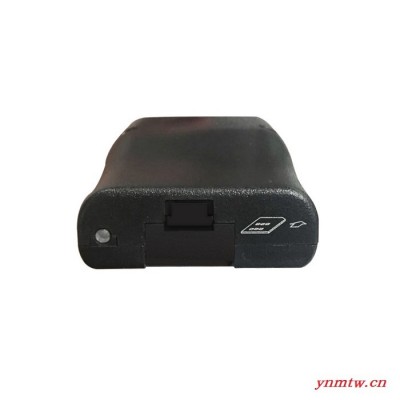

卡座r
卡座旨在容纳迷你卡。 卡可以是3V或1V8 卡。 要插入卡，请向后滑动门将其移开。 确保卡朝向正确的方向，如包装盒上所示。 此接口上的电压电平符合3GPP标准。
| |

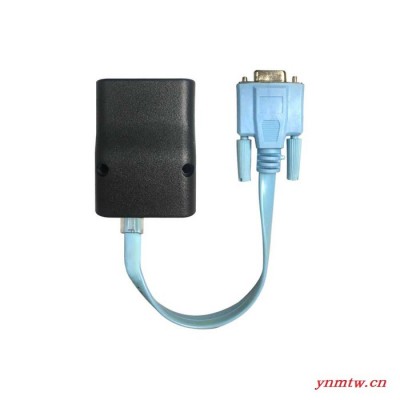

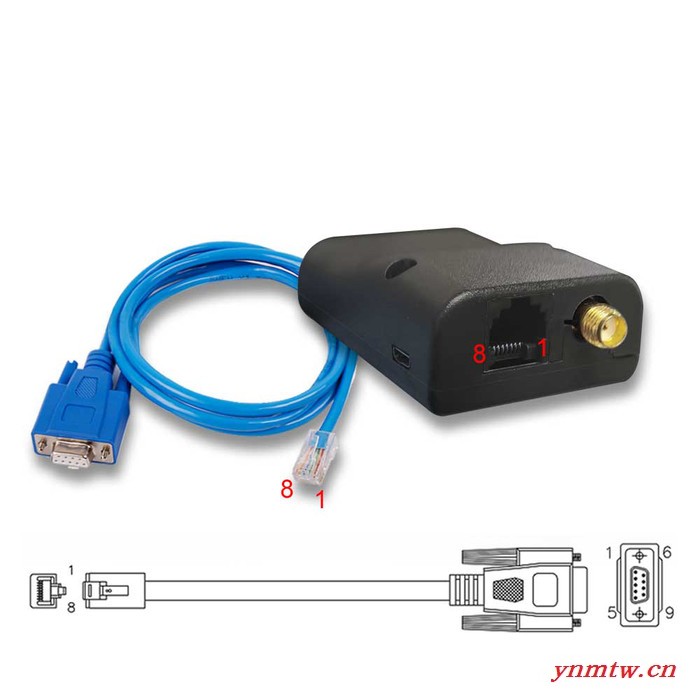

数据线
数据线长2m。 它包括一个RJ45插头，一个DB9母连接器和一个4针微型接头。
全球种类
BG96
Cat.M1/Cat.NB1:
LTE FDD: B1/B2/B3/B4/B5/B8/B12/B13/B18/
B19/B20/B26/B28
LTE TDD: B39 (For Cat.M1 Only)
EGPRS:
850/900/1800/1900MHz
接口：
串行RS232端口(RJ45Socket)300bps-230400kbps(300bps-230400kbps)
|
Pin No | Signals | Deions |
| 1 | Vin | Input Voltage (5-32 VDC) |
| 2 | DCD | Data Carrier Detect |
| 3 | DTR | (or RI) |
| 4 | GND | Common Ground |
| 5 | RXD | Serial Data out of SAM4Q |
| 6 | TXD | Serial Data into SAM4Q |
| 7 | CTS | Clear to Send |
| 8 | RTS | Ready to Send |
(USB Mini-B插座)
| Pin No. | Signals | Deions |
| 1 | Vusb | USB Voltage (5V) |
| 2 | D- | Data Pin- |
| 3 | D+ | Data Pin+ |
| 4 | N/C | Not Connected |
| 5 | GND | USB Ground |
应用领域:- 水质和水位监测
远程监控电力和变电站
数据记录
交通信号
测光
车队管理
监视安全系统和警报
气象站
4G通讯设备
规格：监控方式、技术通讯、数据物联网、自动化、联网、测光、中央电视台
BAILING通用特性：
支持4G LTE Cat M1和NB-IoT
远程AT命令可配置
标准3GPP AT命令TS 27.007
RJ45插座，用于输入电源和串行RS232
坚固轻巧的ABS外壳
输出功率：最大23dBm
宽输入电压范围：5V至32V
电流消耗（TBC）：
待机：30mA @ 12V
平均使用：40mA @ 12V
最大使用量：70mA @ 12V
支持3V / 1V8 卡
尺寸：79mm x 52mm x 24mm / 19mm
重量：约60克
工作温度：-40C°至+ 85C
通过RJ45供电
符合RoHS
数据特征：
SMS手机终止/原始
Intercel的智能堆栈TCP / UDP
支持FOTA和DOTA功能
频段：-
CatM1最大速度 高达300 Kbps DL 375 Kbps UL
NB-IoT速度 高达da250 Kbps DL 250 Kbps UL
