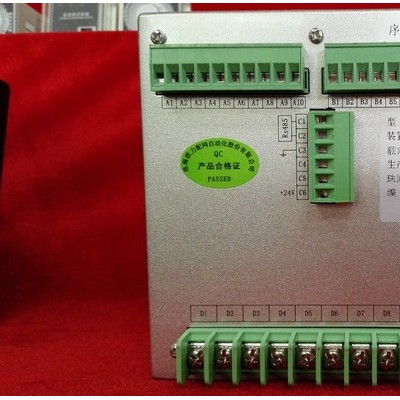

进线（线路）保护装置CSP2000S-B

脉冲干扰性能	能承受频率为1MHz及100KHz，电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验。
静电干扰性能	能承受IEC61000-4-2标准Ⅳ级、试验电压6kV的静电放电试验。
辐射电磁场干扰性能	能承受IEC61000-4-3标准Ⅳ级、干扰场强10V/m的辐射电磁场干扰试验。
快速瞬变干扰性能	能承受IEC61000-4-4标准Ⅳ级的快速瞬变干扰试验。
产地	珠海
产品用途	35KV及以下电压等级的输配电线路及主设备的保护控制系统
品牌	珠海欧力配网自动化股份有限公司
型号	进线（线路）保护装置CSP2000S-B
加工定制	是
额电电压	220V
操作平台	ALL

1.1概述
CSP2000-B系列微机保护及自动装置广泛吸取国内外现有技术和经验，在技术上改革创新，应用了本公司**发明**技术，在国内外保护行业中创微小型保护装置带防跳功能的先河。其产品（系列）涵盖了35KV及以下电压等级的输配电线路及主设备的保护控制系统，并提供了各个电压等级的变电站自动化的完整解决方案。CSP2000-B系列微机保护及自动装置由高集成度、总线不出芯片单片机、高精度电流电压互感器、高绝缘强度出口中间继电器、高可靠开关电源模块等部件组成。具有集成度高、保护配置齐全、抗干扰能力强、功耗小、抗恶劣环境等特点。产品设计了10路开入量，完全满足对自动化系统采集信号的需求，并设计了完整的控制回路，增加防跳功能、故障闭锁合闸回路功能、失压闭锁合闸回路功能等，该功能全部由装置内部控制字来控制投退，防跳功能与断路器的防跳功能没有任何冲突，用户在使用中更加方便，实属国内外同类产品首创。产品外观经过精心设计，小巧精致，能够直接安装在环网开关柜及各种断路器柜上，也可集中组屏安装。
1.2 综合技术特点
 采用**型高集成度单片机开发平台，总线不出芯片，抗干扰性能好。
 采用统一的硬件框架、软件平台，产品一致性好。
 采用本公司**发明**技术，增加了防跳功能、故障闭锁合闸回路功能及失压闭锁合闸回路功能，该功能可以通过内部控制字选择投入或退入，并与断路器防跳没有任何冲突；而传统防跳功能投入或退出不可选择，与断路器防跳相冲突。
 模拟量输入、开关量输入、电源输入及通信接口部分采用了变压器隔离、光电隔离、TVS保护的抗干扰措施，使得装置的抗干扰能力特别强。
 装置具备完善的自检功能，当发现装置工作不正常时可靠闭锁保护出口，保证装置不会误动。
 功能齐全，装置设计10路开入量信号采集，增加了防跳功能等，完全能满足自动化系统对保护装置的要求，这是国内外同类微小型装置无法相比的。
 采用专业时钟芯片，由单独的晶振支持，带有备用电池，时钟即使在装置掉电后也能正确走时，大容量的存储器使装置能准确记录一百个各种故障信息。

 软件采用模块化设计，具有多种冗余措施，并经过了长时间的现场运行考验，程序稳定可靠。

 具有高速光电隔离RS485通信接口，通信稳定可靠，并向用户提供开放的通信协议，方便实现综合自动化。

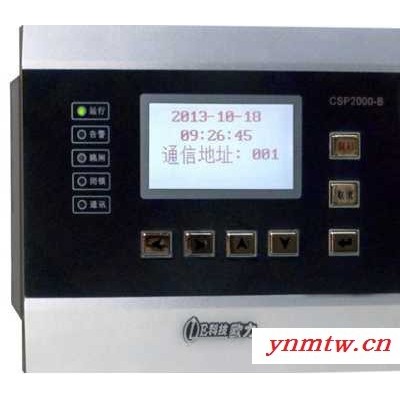

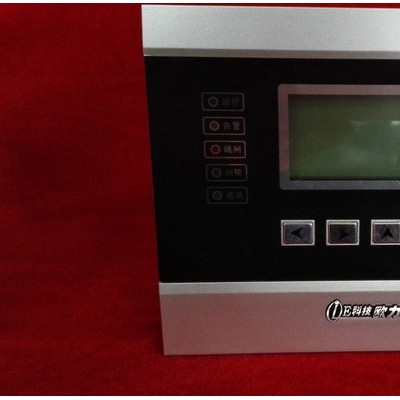

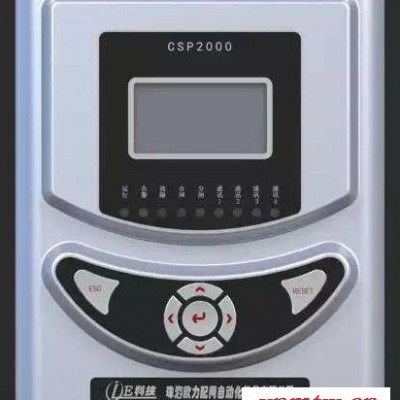

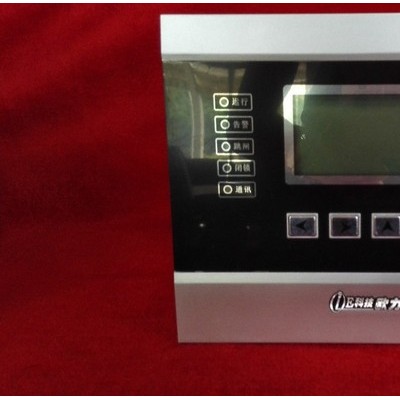

 采用128×64大屏幕汉字液晶显示屏，多层菜单显示，显示信息丰富，人机界面十分友好，无需复杂培训即可完成调试工作。
1.3 主要技术指标
1.3.1 工作环境条件
 环境温度： -20°C – +60°C
 相对湿度： 5%–95%
 大气压力： 86–106Kpa
1.3.2 主要电气技术参数
 电源： 交直流两用70～240V或20～70V（订货注明）
允许偏差 ±20% ，纹波系数不大于5%
 交流电流： 额定5A 或1A（订货注明）
 交流电压： 100V (线电压)
 额定频率： 50Hz
 功率消耗： 直流回路 ＜8W
交流回路 ＜0.5VA/相（In=1A） ＜1VA/相（In=5A） 交流电压回路 ＜0.5VA/相(在额定电压下)
 **测量范围： 相电流 0.1In – 20In
零序电流 0.1A –10A 电压 5V – 170V
 测量精度： 电流 <±1%整定值
电压 <±1%整定值
 时间定值误差： 在1.5倍定值下 ＜40ms±10ms(无延时段)
＜±2%+35ms(延时段)
 开入回路： 直流24V，5mA（装置内部提供）
 开出接点： 可持续接通DC220V，5A电流（纯阻性负载）
1.3.3 绝缘电阻、介质强度和冲击电压
 绝缘电阻：≥50 MΩ
 介质强度：2KV，50Hz，1min
 冲击电压：5KV，(1.2/50)μs
1.3.4 振动
符合DL/T478-2001 4.13.1规定
1.3.5 冲击
符合DL/T478-2001 4.13.2规定
1.3.6 碰撞
符合DL/T478-2001 4.13.3规定
1.3.7 抗电磁干扰性能
 能承受频率为1MHz及100KHz，电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验。
 能承受IEC61000-4-2标准Ⅳ级、试验电压6kV的静电放电试验。
 能承受IEC61000-4-3标准Ⅳ级、干扰场强10V/m的辐射电磁场干扰试验。
 能承受IEC61000-4-4标准Ⅳ级的快速瞬变干扰试验。
1.3.8 过载能力
 2倍额定电流：连续工作
 10倍额定电流：16S
 20倍额定电流：1S
1.3.9 引用标准：
符合电力自动化研究院企业标准Q/DZ313-1998
