 一、系统概述
 原有气象信息系统地面网络建设较早，设备性能低、线路速度低、时延长，已很难满足自动站、沙尘暴、雷达等资料传输的要求，很难满足进行数据综合传输的需求；GPRS无线网络在此系统中的应用解决了卫星网覆盖面小、速度低和有线宽带网受铺设困难维护困难的问题限制。因此，通过GPRS无线网络构建一个更完善、更快捷、更安全的气象无线网络监控平台，更能满足中国气象局大气监测项目建设的要求。
二、系统特点
 1、建设周期短，成本低：GPRS无线网络可为气象数据采集系统提供了简单高效的通信传输手段**GPRS系统可提供广域的无线IP连接。在移动通信公司的GPRS业务平台上构建电力远程抄表系统，实现电表数据的无线数据传输具有可充分利用现有网络，缩短建设周期，降低建设成本的优点，而且设备安装方便、维护简单。
 2、实时性强：由于GPRS具有实时在线特性，系统无时延，无需轮巡**可以同步接收、处理多个/所有数据采集点的数据。可很好的满足系统对数据采集和传输实时性的要求。
3、可对气象数据采集设备进行远程控制：通过GPRS双向系统还可实现对气象数据采集设备进行远程控制，进行参数调整、开关等控制。
4、覆盖范围广：GPRS覆盖范围广，在无线GSM/GPRS网络的覆盖范围之内，都可以完成对集抄的控制和管理。而且，扩容无限制，接入地点无限制，能满足山区、乡镇和跨地区的接入需求。
 5、系统的传输容量大：配电数据中心要和每一个电表数据采集点保持实时连接。由于电表数据采集点数量众多，系统要求能满足突发性数据传输的需要，而GPRS技术能很好地满足传输突发性数据的需要。
 6、数据传送速率高：每个电表数据采集点每次数据传输量在10Kbps之内。GPRS网络传送速率理论上可达171.2kbit/s，目前GPRS实际数据传输速率在40Kbps左右，完全能满足本系统数据传输速率（≥10Kbps）的需求。
 7、通信费用低：采用包月计费方式，运营成本低。
8、系统易于扩展和维护。

三、系统组成和特点
GPRS DTU方案

 该系统主要由气象探测设备，远程数据GPRS传输DTU模块和气象数据管理中心三部分组成，气象探测设备具有标准的RS232串行通信接口和GPRS DTU连接。气象探测设备可以实时或定时向气象数据管理中心发送自动气象探测设备采集到的气象数据和气象设备运行状态数据。气象数据管理中心也可以通过GPRS网络将控制命令传送给气象探测设备。这样**可以实现了当前气象数据的查询、收集、气象探测设备的检查和数据中心对前端气象探测设备的控制。
 1、气象探测设备
气象探测设备是整个气象数据采集系统中**的硬件设备，用于实现气象各种数据的采集。
2、无线通讯部
无线通讯部分主要是借助GPRS DTU通过GPRS无线网络进行数据采集端和监控中心之间的数据通讯工作。

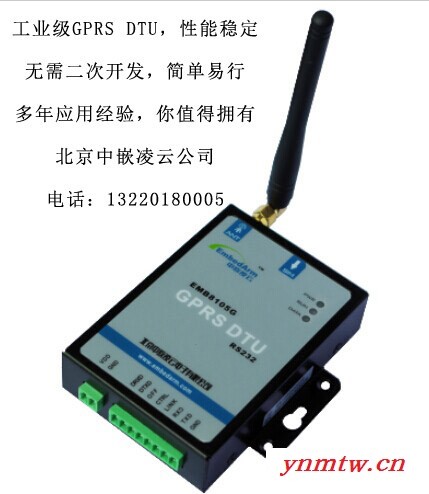

GPRS DTU无线数传模块是一个可以让工业用的RS232/RS485 串口设备的串口通信立即转换为GPRS 无线网络通信的双向转换传输设备。转换器采用透明传输的方式，用户不用知道复杂的GPRS 通讯原理和TCP/UDP 协议，不用更改程序即可实现原有串口设备的无线网络连接，节省您宝贵的时间和已有投资，可用于长距离通信或控制。广泛用于楼宇自动化控制、停车场设备、交通控制、LED 屏幕控制、工厂、车间、矿井、银行、电气等遥控领域。能快速实现串口设备的遥控功能。在两台串口设备之间成对使用串口设备GPRS 无线数传的透明传输模式，相当于延长了串口的通信距离，从而实现串口设备之间的遥控。
 3、气象管理中心
气象数据管理中心软件包括通信软件，数据分发软件，监控分系统，气象数据处理系统和用户查询系统。监控中心主要作用是气象数据包的解包、气象数据分类入库、数据库自动更新和自动维护，当有数据时，气息数据处理软件**进行数据解读，按各种气象要素（风向、风速、温度、雨量、湿度、气压等）进行分类处理。
 建成后的整个气象GPRS信息传输系统实现了互联互通与共享，为气象信息体系的完善打下了坚实的基础，同时也将在减灾脱贫及促进人与自然和谐共处等诸多方面发挥着重要的作用。
