| 结构类型 | 电源内藏型 |
|---|---|
| 检测方式 | 对射式 |
| 输出方式 | NPN或PNP（常规）/继电器常开/继电器常闭（可根据需求选择） |
| 使用环境温度 | -10°~55°（℃） |
| 加工定制 | 是 |
| 产品认证 | ce |
| 电源电压 | DC 0V-30V 、220V（V） |
| 输出信号 | 模拟型 |
| 用途 | 工业安全防护 |
| 制作工艺 | 集成 |
| 品牌 | 意普 |
| 型号 | ESA/ELG/EB15/ELC/ESN等 |

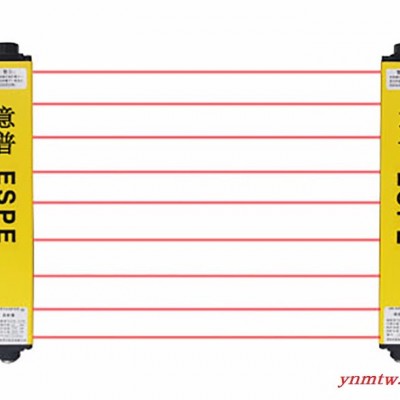

ESN系列安全光栅是由发光器和受光器两部分组成。发光器发射光信号直接由受光器接受，形成保护光幕，受光器监控光幕的通断状态，将光幕的通断状态信号进行处理，通过NPN（或者PNP）三极管输出低电平（或高电平），通过传输数据线送至机床PLC或报警器报警电路，实现机床的停机或者报警。
全程自检，抗振性好，性能稳定。高分辨力，可保护手指安装方式简便多样。光轴对准容易，抗光、电磁干扰强，低功耗设计，响应时间短，可靠性高。
1.ESN系列安全光栅是由发光器、受光器、传输数据线、支架四部分组成；
2.适用于保护长度（机床台面）A型0—3米，B型0—10米的机床台面或保护区域；
3.数据线标准长度为：2.5米、 3.5米；
4.光轴间距分别有10mm、20mm、40mm供选择，保护高度根据机械设备的需要选择（100mm～2000mm）。
光轴间距（5mm)
光轴间距（10mm)
光束数量
（n）
保护高度
（mm）
外壳高度
（mm）
规格型号
光束数量
（n）
保护高度
（mm）
外壳高度
（mm）
规格型号
16
75
167.5
ESN01605
8
70
155
ESN00810
24
115
207.5
ESN02405
12
110
195
ESN01210
32
155
247.5
ESN03205
16
150
235
ESN01610
40
195
287.5
ESN04005
20
190
275
ESN02010
48
235
327.5
ESN04805
24
230
315
ESN02410
56
275
367.5
ESN05605
28
270
355
ESN02810
64
315
407.5
ESN06405
32
310
395
ESN03210
72
355
447.5
ESN07205
36
350
435
ESN03610
80
395
487.5
ESN08005
40
390
475
ESN04010
88
435
527.5
ESN08805
44
430
515
ESN04410
96
475
567.5
ESN09605
48
470
555
ESN04810
104
515
607.5
ESN10405
52
510
595
ESN05210
112
555
647.5
ESN11205
56
550
635
ESN05610
120
595
687.5
ESN12005
60
590
675
ESN06010
128
635
727.5
ESN12805
64
630
715
ESN06410
…
…
…
…
…
…
…
…
392
1955
2047.5
ESN39205
300
2990
3075
ESN30010
400
1995
2087.5
ESN40005
304
3030
3115
ESN30410
光轴间距（20mm)
光轴间距（40mm)
光束数量
（n）
保护高度
（mm）
外壳高度
（mm）
规格型号
光束数量
（n）
保护高度
（mm）
外壳高度
（mm）
规格型号
4
60
155
ESN00420
4
120
215
ESN00440
6
100
195
ESN00620
6
200
295
ESN00640
8
140
235
ESN00820
8
280
375
ESN00840
10
180
275
ESN01020
10
360
455
ESN01040
12
220
315
ESN01220
12
440
535
ESN01240
14
260
355
ESN01420
14
520
615
ESN01440
16
300
395
ESN01620
16
600
695
ESN01640
18
340
435
ESN01820
18
680
775
ESN01840
20
380
475
ESN02020
20
760
855
ESN02040
22
420
515
ESN02220
22
840
935
ESN02240
24
460
555
ESN02420
24
920
1015
ESN02440
26
500
595
ESN02620
26
1000
1095
ESN02640
28
540
635
ESN02820
28
1080
1175
ESN02840
30
580
675
ESN03020
30
1160
1255
ESN03040
32
620
715
ESN03220
32
1240
1335
ESN03240
…
…
…
…
…
…
…
…
300
5980
6075
ESN30020
300
11960
12055
ESN30040
304
6060
6155
ESN30420
304
12120
12215
ESN30440
◆ 如何为设备选择合适的安全光栅？
可根据以上产品选型表，选择适合自身款型的安全光栅，不了解产品的话可直接拨打公司电话（400-869-2227）来咨询，说出贵公司具体的需求（设备形态、保护高度、对射距离等），意普将会为您挑选属于您最合适的安全光栅方案。这是最常规的方法，意普可以更快、更多、更仔细的了解到贵公司的状况，在第一时间解决您的需求问题。
◆ 该店铺是不是意普厂家？
是的，请放心，该店铺为意普厂家官方旗舰店，厂家直接供货，完善的售后服务体系，订购数量多，可享受最优惠的价格标准！
◆ 如何开具发票？
我公司提供17%增值税发票，您只需将您的开票资料传真至0755-86111092。
◆ 售后服务如何保证？
售后服务根据合同和我公司质量保证体系进行。
◆ 若有其它问题，如何解决？
若有其它问题，请及时联系意普业务负责人。
意普总部地址：深圳宝安区观澜街道大布巷工业区
联系人：贾经理
电话：400-869-2227 0755-27972227 传真：0755-86111092
手机：13714591394 / 18098973110 QQ：18098973110 微信号：espe0907
1、意普所有光栅产品质保3年，在非认人为因素下意普将负责产品保修。
2、到货七天内，在产品保持全新、包装齐全、不影响二次销售的情况下，接受无理由换货，由买家负责往返邮费。
3、质量问题商品退换,发现质量问题，需在到货七天内提交质量问题照片（逾期不予受理），请告诉我们订单号，产品规格型号及数量,我们将在3-5日内进行审核，经审核确认后接受换货，换货一律使用快递预付件（顾客先支付运费）。退货到达并确认后，我们负责寄出更换商品,快递费用本公司承担!
4、未通过审核的质量问题商品，退回时一律按无理由退换货处理，由顾客负责该退回包裹的所有邮费。
