TBA100系列光电保护装置介绍原理：
由发光器发出的光直射到受光器，形成保护光幕。当光幕被遮挡时，受光器产生一遮光信号，通过信号电缆传输到控制器，控制器将此信号进行处理，产生一控制输出信号，控制机床的制动控制回路或其他设备的报警装置，实现机床停止运行或安全报警。

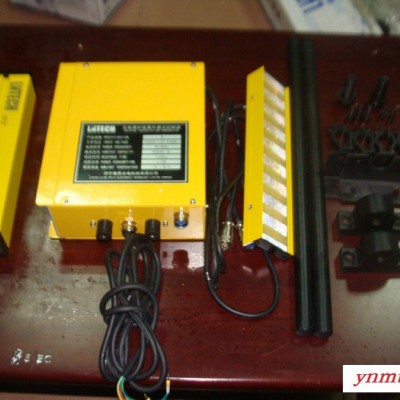

(整套产品)
TBA100系列光电保护装置组成单元：

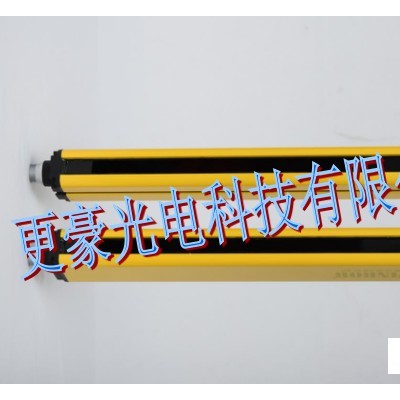

发光器： 由若干发光器件组成，发射红外光线；
受光器： 由若干受光器件组成，接受红外光线，与发光器的发光器件一一对应，形成保护光幕，产生通光、遮光信号，同时通过信号电缆将信号传输给控制器对外部设备进行控制；发射器和接收器的工作电压是DC5V为安全电压，这样在发射器和接收器与操作工接触的时候，不会发生触电事故；

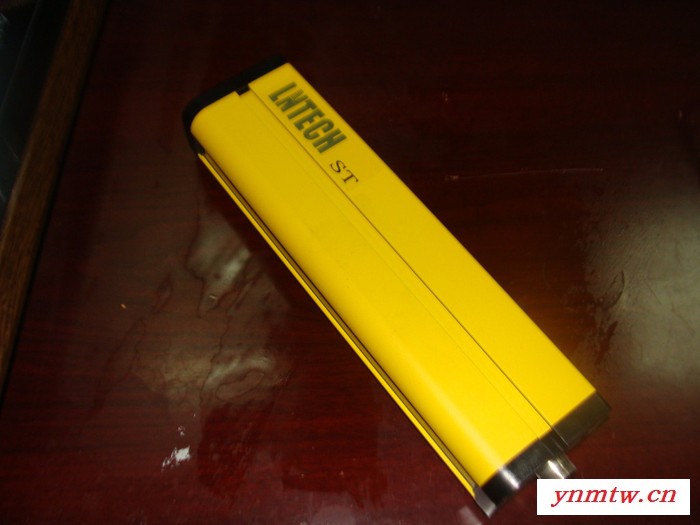

(发光器、受光器)

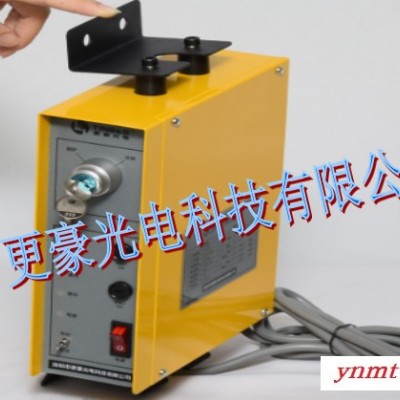

控制器： 信号处理单元，为发光器、受光器提供电源，并接收受光器传送的通光、遮光信号，产生输出控制信号，控制机床的制动控制回路或其他设备的报警装置，实现机床停止运行或安全报警。控制器有 TI-AW /TI-BW/TI-DW/TI-SW等种类型，内置式控制器结构小巧紧凑，可安装在设备的控制箱内；外置式控制器结构美观牢固，可直接安装在设备上，方便操作及光幕通光、遮光状态的观察；

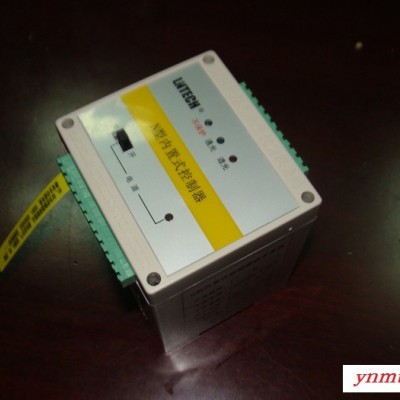

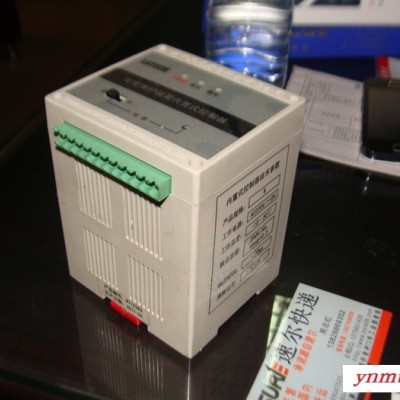

(控制器)
控制电缆：用来连接控制器和机床、设备，以实现机床或其他设备的安全控制；
信号电缆：用来传输控制器和发光器、受光器之间的信号；
万向支架：把发光器与受光器固定在机台上,实现发射器和接收器的上下，左右方向调节；
(电缆线)
(万向支架)
TBA100系列光电保护装置控制器技术参数：
工作电源：380VAC/220VAC/110VAC，50/60HZ
输出触点容量：AC380V 5A
功耗：＜12W
适用温度：-10℃～50℃，环境湿度：20℃ RH￡85%
响应时间：＜20ms
绝缘电阻：＞100MΩ
介电强度：AC1500V /60s
抗光干扰能力：10000Lux （入射角35°）
输出继电器寿命：3200 万次（可更换）
TBA100系列光电保护装置特点：
保护长度：0-3000mm
保护高度：100mm 到 2000mm，其它高度可订做；
光轴间距：10mm；20mm；40mm；
完善的自检功能：采用最新的安全技术设计，当光电保护装置失电或自身出现故障时，确保不向所控制的电气控制发出错误信号；
LED 工作状态及异常显示：通过 LED 数码显示和指示灯，能够清晰地显示出工作状态及异常情况；
长寿命双继电器输出控制：控制器采用进口高可靠性双继电器控制，其电气寿命大于 200 万次，继电器
达到使用寿命后，可更换；
抗干扰能力强：对电磁信号、频闪灯光、焊接弧光及周围光源具有良好的抗干扰能力；
自保功能：遮挡光幕后，光幕一直维持断开状态，只有按动复位按钮后，光幕恢复通光状态；
信号输出：通光时继电器输出常闭，遮光时继电器输出常开（出厂时设定为默认）
五、光电保护装置选型须知：
保护范围选择：TBA100系列适用于保护长度为 3.0米以内的机床（机床台面）或保护区域。
保护高度选择：对于冲床其保护高度应不小于：机床滑块行程 + 调节量； 对于其他机械或危险区域，应根据需要保护的区域高度，选择相应规格的光电保护装置。
输出控制选择：继电器输出(带控制器)：需要指示、操作功能时选用；
NPN 或 PNP：只需要给机器提供一个指令控制信号时选用；
控制器的选择：根据安装的方便性要求选用，TBA200外置式控制器一般适用于外部安装、易于操作、需要外部可以直接观察光幕工作状态的场合；内置式控制器一般安装于控制箱内部。
电缆的选择： 信号电缆 2 根（可选 2.5 m、3.5 m、5.0 m）；

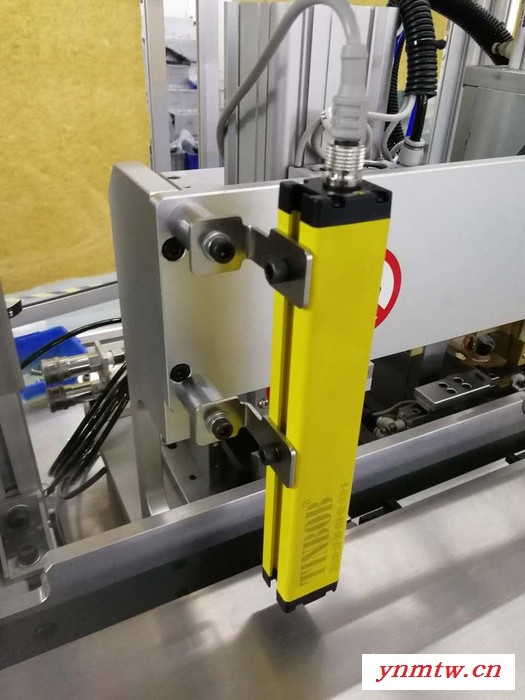

TBA100系列光电保护装置安装实例
TBA100系列光电保护装置对射式型规格技术一览表：
| TBA系列产品选型 | ||||
| 光轴 | 光束 | 保护高度 | 外形高度 | 产品型号 |
| 10mm | 16 | 150 | 190 | TBA100-S2-10-015-02-RC |
| 20 | 190 | 230 | TBA100-S2-10-019-02-RC | |
| 24 | 230 | 270 | TBA100-S2-10-023-02-RC | |
| 28 | 270 | 310 | TBA100-S2-10-027-02-RC | |
| 32 | 310 | 350 | TBA100-S2-10-031-02-RC | |
| 36 | 350 | 390 | TBA100-S2-10-035-02-RC | |
| 40 | 390 | 430 | TBA100-S2-10-039-02-RC | |
| 44 | 430 | 470 | TBA100-S2-10-043-02-RC | |
| 48 | 470 | 510 | TBA100-S2-10-047-02-RC | |
| 56 | 550 | 590 | TBA100-S2-10-055-02-RC | |
| 20mm | 4 | 60 | 110 | TBA100-S2-20-006-05-RC |
| 6 | 100 | 150 | TBA100-S2-20-010-05-RC | |
| 8 | 140 | 190 | TBA100-S2-20-014-05-RC | |
| 10 | 180 | 230 | TBA100-S2-20-018-05-RC | |
| 12 | 220 | 270 | TBA100-S2-20-022-05-RC | |
| 14 | 260 | 310 | TBA100-S2-20-026-05-RC | |
| 16 | 300 | 350 | TBA100-S2-20-030-05-RC | |
| 18 | 340 | 390 | TBA100-S2-20-034-05-RC | |
| 20 | 380 | 430 | TBA100-S2-20-038-05-RC | |
| 22 | 420 | 470 | TBA100-S2-20-042-05-RC | |
| 24 | 460 | 510 | TBA100-S2-20-046-05-RC | |
| 26 | 500 | 550 | TBA100-S2-20-050-05-RC | |
| 28 | 540 | 590 | TBA100-S2-20-054-05-RC | |
| 32 | 620 | 670 | TBA100-S2-20-062-05-RC | |
| 34 | 660 | 710 | TBA100-S2-20-066-05-RC | |
| 36 | 700 | 750 | TBA100-S2-20-070-05-RC | |
| 38 | 740 | 790 | TBA100-S2-20-074-05-RC | |
| 40 | 780 | 830 | TBA100-S2-20-078-05-RC | |
| 42 | 820 | 870 | TBA100-S2-20-082-05-RC | |
| 44 | 860 | 910 | TBA100-S2-20-086-05-RC | |
| 46 | 900 | 950 | TBA100-S2-20-090-05-RC | |
| 48 | 940 | 990 | TBA100-S2-20-094-05-RC | |
| 50 | 980 | 1030 | TBA100-S2-20-098-05-RC | |
| 52 | 1020 | 1070 | TBA100-S2-20-102-05-RC | |
| 54 | 1060 | 1110 | TBA100-S2-20-106-05-RC | |
| 56 | 1100 | 1150 | TBA100-S2-20-110-05-RC | |
| 58 | 1140 | 1190 | TBA100-S2-20-114-05-RC | |
| 60 | 1180 | 1230 | TBA100-S2-20-118-05-RC | |
| 62 | 1220 | 1270 | TBA100-S2-20-122-05-RC | |
| 40mm | 4 | 120 | 190 | TBA100-S2-40-012-05-RC |
| 6 | 200 | 270 | TBA100-S2-40-020-05-RC | |
| 8 | 280 | 350 | TBA100-S2-40-028-05-RC | |
| 10 | 360 | 430 | TBA100-S2-40-036-05-RC | |
| 12 | 440 | 510 | TBA100-S2-40-044-05-RC | |
| 14 | 520 | 590 | TBA100-S2-40-052-05-RC | |
| 16 | 600 | 670 | TBA100-S2-40-060-05-RC | |
| 18 | 680 | 750 | TBA100-S2-40-068-05-RC | |
| 20 | 760 | 830 | TBA100-S2-40-076-05-RC | |
| 22 | 840 | 910 | TBA100-S2-40-084-05-RC | |
| 24 | 920 | 990 | TBA100-S2-40-092-05-RC | |
| 26 | 1000 | 1070 | TBA100-S2-40-100-05-RC | |
| 28 | 1080 | 1150 | TBA100-S2-40-108-05-RC | |
| 30 | 1160 | 1230 | TBA100-S2-40-116-05-RC | |
| 32 | 1240 | 1310 | TBA100-S2-40-124-05-RC | |
| 34 | 1320 | 1390 | TBA100-S2-40-132-05-RC | |
| 36 | 1400 | 1470 | TBA100-S2-40-140-05-RC | |
| 38 | 1480 | 1550 | TBA100-S2-40-148-05-RC | |
| 40 | 1560 | 1630 | TBA100-S2-40-156-05-RC | |
| 42 | 1640 | 1710 | TBA100-S2-40-164-05-RC | |
| 44 | 1720 | 1790 | TBA100-S2-40-172-05-RC | |
| 46 | 1800 | 1870 | TBA100-S2-40-180-05-RC | |
| 48 | 1880 | 1950 | TBA100-S2-40-188-05-RC | |
| 50 | 1960 | 2030 | TBA100-S2-40-196-05-RC | |
| 52 | 2040 | 2110 | TBA100-S2-40-204-05-RC | |
| 54 | 2120 | 2190 | TBA100-S2-40-212-05-RC | |
| 56 | 2200 | 2270 | TBA100-S2-40-220-05-RC | |
| 58 | 2280 | 2350 | TBA100-S2-40-228-05-RC | |
| 60 | 2360 | 2430 | TBA100-S2-40-236-05-RC | |
| 62 | 2440 | 2510 | TBA100-S2-40-244-05-RC | |
