| 响应时间 | 15ms |
|---|---|
| 保护高度 | 60mm~2000mm |
| 保护长度 | 0~15000mm |
| 光轴间距 | 5mm、10mm、20mm、40mm |
| 输出方式 | NPN/PNP/NPN+PNP双回路输出信号 |
| 材质 | 绝缘铝 |

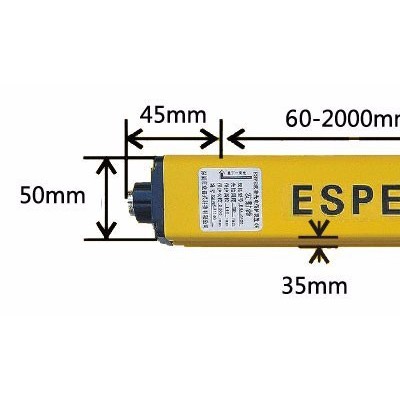

| 规格 | 35mm*50mm |
| 使用环境 | -10℃~55℃ |
| 颜色 | 黄色、银灰色 |
| 用途 | 用于人体安全防护 |
| 重量 | 9 |
| 品牌 | 意普-ESPE |
| 加工定制 | 是 |
| 厂家(产地) | 深圳 |
（一）产品特点：
参照欧洲标准设计，主要元器件选用世界原装进口知名品牌，其安全性能及技术含量达到国际**水平。
完善的自检功能，采用双回路输出信号，响应时间小于15ms，继电器寿命大于100万次。
抗光、电磁干扰能力强。SMD贴片设计，多种抗震性措施，抗震性好，稳定性高。
低功耗设计，安装支架多样、安装方式灵活，多种外形尺寸方便选用。
（二）原理
发光器发出的光直射到受光器，形成保护光幕。当光幕被遮挡时，受光器产生一遮光信号，通过信号电缆传输到控制器，控制器将此信号进行处理，产生一控制输出信号，控制机床的制动控制回路或其他设备的报警装置，实现机床停止运行或安全报警。
（三）组成
◆发光器：由若干发光器件组成，发射红外光线；
◆受光器：由若干受光器件组成，接受红外光线，与发光器的发光器件—一对应，形成保护光幕，产生通光、遮光信号，同时通过信号电缆将信号传输给控制器对外部设备进行控制；
◆控制器：为发光器、受光器供电，并接收受光器传送的通光、遮光信号，输出控制信号，控制机床的制动控制回路或其他设备的报警装，实现机床停止运行或安全报警。控制器有内置式控制器（Q）和外置式控制器（P）两种类型，内置式控制器结构小巧紧凑，可安装在设备的控制箱内；外置式控制器结构美观牢固，可直接安装在设备上，方便操作及光幕通光、遮光状态的观察；
◆信号电缆：用来传输控制器和发光器、受光器之间的信号；
◆控制电缆：用来连接控制器和机床、设备，以实现机床或其他设备的安全控制；

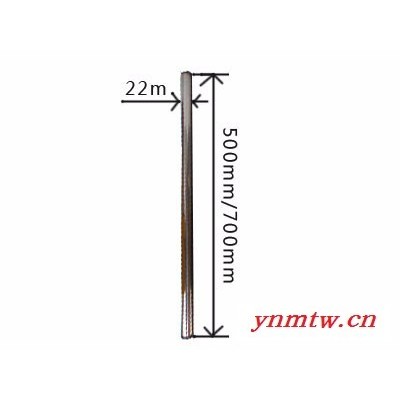

◆安装支架：把发光器与受光器固定在机台上。
（四）技术参数
| 工作电源 | AC110V/220V 50/60Hz |
| 输出触点容量 | AC250V/5A |
| 功耗 | <15W |
| 适用温度 | -10℃~50℃ |
| 环境湿度 | RH≤85%（20℃） |
| 响应时间 | <15ms |
| 继电器寿命 | ≥100万次（可更换） |
| 绝缘电阻 | >100MΩ |
| 介电强度 | AC1500V/60s |
| 抗光干扰 | 10000Lux（入射角≥5°） |
（五）选型规格

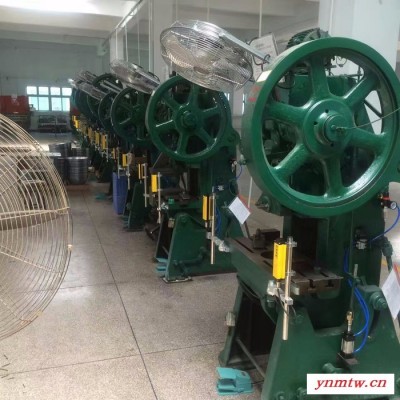

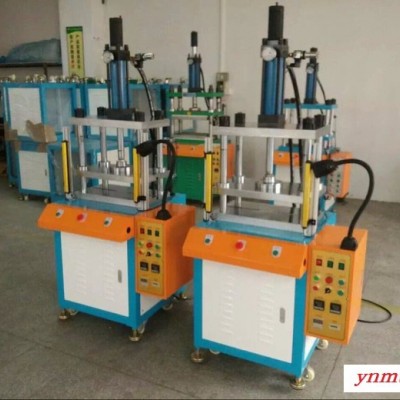

（六）应用案例：
