益护变压器中性点保护装置高低压配电柜

110kV及以上电力系统,是采用中性点直接接地的运行方式，俗称大电流有效接地系统。运行中的变压器中性点都直接接地,也**不存在中性点的过电压与其保护问题。但在实际运行中，为了限制单相短路电流、防止对通信的干扰以及继电装置整定配置等要求，往往采用部分变压器中性点不接地的运行方式，一般只允许30﹪～50％变压器中性点直接接地,以确保系统的运行安全和稳定性。此外,在某些环形或辐射供电网络中,调度按运行需要控制潮流方向,又有意识地安排某一中间或终端变压器中性点以不直接接地方式运行。显然,在系统正常运行三相对称情况下,其中性点电位不论接地与否都是零电位,无需采取过电压保护措施。但在运行中常常受到各种因素的干扰(如雷电、操作、拒动、断线、单相接地故障等),变压器中性点将出现很高的过电压并受其损坏,因此必须加以保护。

电力行业标准DL/T620《交流电气装置的过电压保护和绝缘配合》中规定：“应避免在110kV、220kV和330kV有效接地系统中偶然形成局部不接地系统，并产生过高的工频过电压。对可能形成这种局部不接地系统，低压侧有电源的110k、220kV和330kV变压器不接地的中性点的过电压保护应采用氧化锌避雷器加并联间隙的方式。”

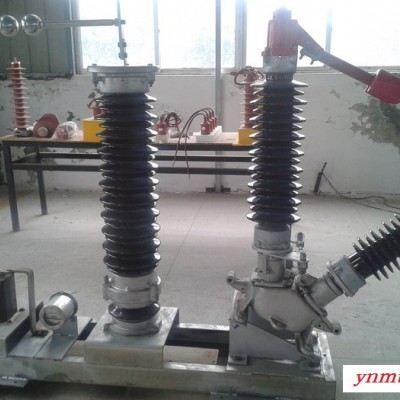

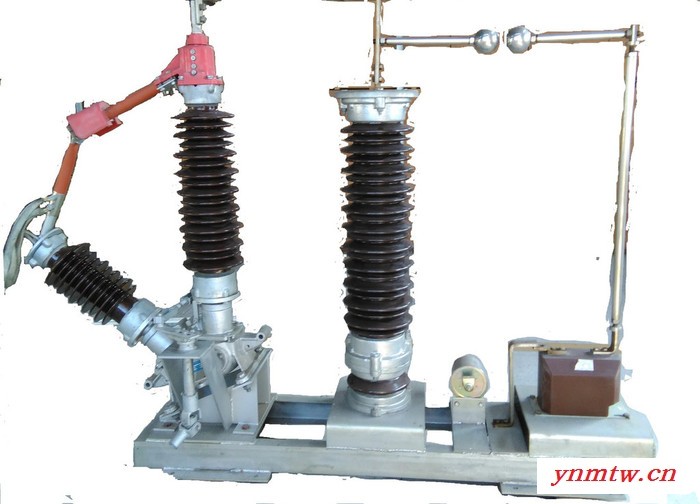

我公司生产的ZJBD型变压器中性点过电压保护成套装置**是用于保护变压器中性点绝缘免受雷电过电压、操作过电压和工频（暂态）过电压的损坏。
