仪表信号无线采集装置

★ 特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

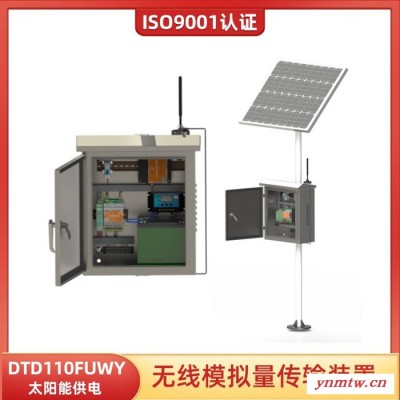

一、产品介绍

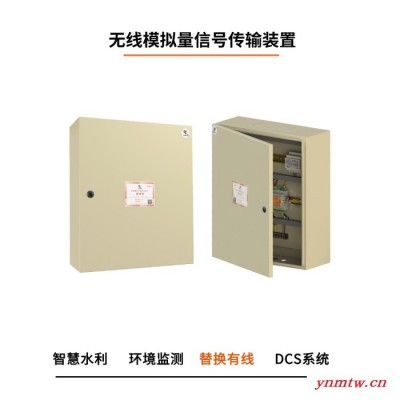

达泰1系无线模拟量传输装置——DTD110FCY，可直接替代有线模拟量信号传输方式，实现4-20mA或0-5V电压信号的点对点、一点对多点、多点对一点的无线传输功能。无线模拟量传输装置无需编程，运用全数字无线加密传输方式保证数据安全可靠，传输距离在3-50公里，后期无运行费用，配置防雨机箱，防护等级IP45。

DTD110FY及DTD112FY通过无线方式传输工业现场的模拟量信号，采集工业现场标准4~20mA电流信号并通过无线方式传送，可以接入二次仪表、PLC、DCS等设备。在使用时，外接220V电源并接入对应信号线即可实现模拟量信号的无线通讯。既可以实现点对点通信，也适合于点对多点而且分散不便于挖沟布线等应用场合，不需要编写程序，不需要布线，一般电工**可以调试使用。

二、产品选型

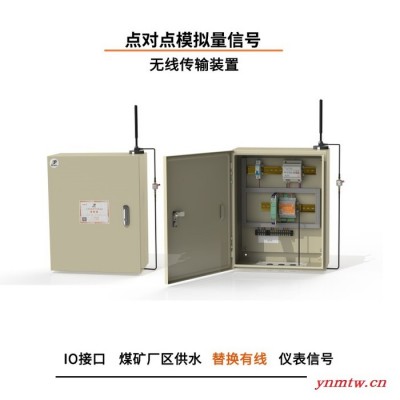

达泰1系工业级模拟量信号无线传输装置-DTD110FY

点对点模拟量信号无线传输器,无线数据传输,模拟量信号无线采集,无线4-20mA,无线模拟量收发模块,工业无线通信模块,西安达泰电子,工厂无线技改

三、现场应用

1. 应用场景一：电厂分布流量计信号无线采集方案

用户欲将电厂内4个区域共16路流量计信号传入约2公里以外的DCS系统中并在无纸记录仪上显示数据。由于厂区面积较大，厂房较多，若采用有线方式施工成本高，周期长，故考虑采用无线通讯的方式完成四个分散区域模拟量数据的无线传输。

无线解决方案：

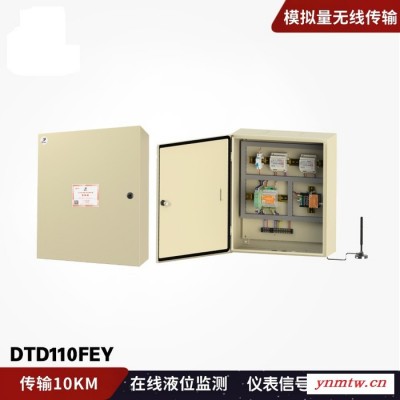

根据现场情况，PLC无线通讯团队决定采用DTD110FEY无线模拟量传输装置共5台来完成用户所提需求。区域一、区域二、区域三和区域四分别安装一台DTD110FEY-T无线模拟量发射装置；主控室内安装一台DTD110FEY-R无线模拟量接收装置。即可完成四个区域到主控室的模拟量信号四发一收无线采集传输工作。
无线通讯方案示意图 ▼

2. 应用场景二：浮法玻璃生产车间锅炉液位信号无线远传监测报警系统

用户欲将厂区内检测锅炉液位的流量计信号采集至约600米远的值班室内，锅炉的液位值实时在数显表上显示，并能够在指定液位值触发报警灯报警。由于厂区面积较大，厂房较多，若采用有线方式施工成本高，周期长，故考虑采用无线的方式完成两个分散区域模拟量数据的无线传输。

无线解决方案：

根据现场情况，PLC无线通讯团队决定在锅炉流量计旁安装一台DTD110FCY——达泰无线模拟量传输装置作为发射端采集锅炉液位信号；在值班室内安装一台DTD110FCY——达泰无线模拟量传输装置（配有数显表及报警灯）作为接收端，可在数显表上实时显示锅炉液位情况，并在指定液位值报警（该液位值由用户设定）。本方案自2015年起已使用至今，在工业环境下无线传输设备运行稳定可靠。
无线通讯方案示意图 ▼

3. 应用场景三：鞍山钢铁炼焦厂无线技改方案

鞍山钢铁公司里有4个炼焦厂。一炼焦厂有四路模拟量信号，需要同时传输到200米和1000米以外的二炼焦厂和三炼焦厂的无纸记录仪上。无线通讯技术能否在传统工业生产场所里立足，钢铁厂便是一个非常严苛的“可靠性测试实验室”。

无线解决方案：

用DTD110F无线模拟量传输器为核心来完成此次无线传输任务。在模拟量信号输入端，安装一台DTD110FEY-T4AI无线模拟量传输装置，发射端接入模拟量输入信号线。分别在二炼焦厂和三炼焦厂中装一台DTD110FEY-R4AO无线模拟量传输装置，接收端并接入模拟量输出信号线。三处接入220V电源后，发射端的4路模拟量信号**可以同时在二炼焦厂和三炼焦厂的无纸记录仪上显示出相应数据。
无线通讯方案示意图 ▼

4. 应用场景四：煤矿生产厂区-山上水池供给山下煤矿生产用水

山上有两个水池，供给山下煤矿的生产用水。需要在山下的集控室内实时监测水池液位的数据并且在某一指定低液位处报警。 在低液位报警的时候，控制室要能够及时上水。如果供水不及时，会滞待煤矿正常的生产作业。

无线解决方案：

根据以上信息，PLC无线通讯团队针对这些刚性需求订制出了一套完整的无线通讯解决方案。特别说明的是，该项目中所用到的无线通讯设备以及相关的显示和报警设备都被集合在了一套无线通讯装置中。用户在现场使用的时候，不需要对无线通讯设备做任何程序上的调整。只需要在数显表上设置需要报警的水位值**可以。
无线通讯方案示意图 ▼

5. 应用场景五：陕汽生产车间工业废水处理循环利用系统液位无线远程测控

厂区采用将喷涂车间产生的工业废水净化处理回用方式，将污水处理车间的净化水提供给热动力车间作为冷却水回用，同时将热动力车间产生的工业废水排回到废水车间进行净化处理。

无线解决方案：

根据现场情况，PLC无线通讯团队决定采用一套达泰无线双向模拟量信号传输器——DTD112FC来实现用户的需求，每个DTD112FC无线终端都提供1路模拟量输入（AI）和1路模拟量输出（AO）功能。分别在污水处理车间和热动力车间的PLC控制柜内安装一台DTD112FC无线双向模拟量信号传输器。
无线通讯方案示意图 ▼

现场实物安装图 ▼

点对点模拟量信号无线传输器,无线数据传输,模拟量信号无线采集,无线4-20mA,无线模拟量收发模块,工业无线通信模块,西安达泰电子,工厂无线技改

四、无线方案的好处

1. 节省改造周期，无需大型施工：免除布线维护困扰，短时间之内**可以轻松的完成改造并达到通讯稳定性要求。

2. 安装简单，无需编程：无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工**可以完成安装。

3. 数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理。

4. 无运行费用，无需插卡：后期在使用过程中，不需要支付任何无线设备运营费用。

5. 售后服务：具有20年工业现场调试经验的无线通讯团队，为产品提供技术支持与售后服务。

点对点模拟量信号无线传输器,无线数据传输,模拟量信号无线采集,无线4-20mA,无线模拟量收发模块,工业无线通信模块,西安达泰电子,工厂无线技改

五、成功案例

? 安徽马钢罗河矿业有限责任公司，现场（1AI/2DI）和PLC之间无线传输
? 西安渭河电厂，堆取料机无线监测，2公里
? 山西华瑞煤业有限公司，现场模拟量和PLC之间无线传输
? 澳山西朔州煤矸石电厂，传感器和PLC模拟量无线传输
? 平庄煤业(集团)有限责任公司，矿区各区域水池液位以及PLC和组态软件无线通讯
? 宁波金田铜业，给料车和地面PLC无线通讯
? 国电电力大同第二发电厂，分布流量计信号无线采集
? 四川江油发电厂，输煤卸料车无线控制系统，300m
? 华润电力贺州分公司，电力仪表到DCS系统，2公里
? 宝钢集团余能电厂，分布机组转炉煤气流量监测，1公里
? 江阴苏龙热电有限公司，装船机/卸船机与程控室无线传输，5km
? 印度某电厂项目，水池液位信号检测，3公里
? 湖北艾尔啤酒有限公司 ，液位和数显表模拟量无线传输
? 大唐株洲热电厂，仪表信号无线通讯，1公里
? 华能临沂发电有限公司，蓄水池无线控制水泵启停，3公里
? 广东云浮发电厂，厂内水池水位监测，500米

? 持续更新

六、公司介绍

西安达泰电子有限责任公司创立于2002年，是一家集工业无线产品研发、生产、销售于一体的高新技术“智”造企业，产品具有“可靠、简单、高效”的特点，能够直接取代传统线缆，实现工业数据信号的无线传输，近20年间，达泰先后获得多项发明，被评为高新技术企业，常年与国内top50高校进行产学研合作、水泥行业供应商，同时也逐步组建起了一支具有丰富现场经验的PLC无线通讯团队，为客户提供全方位的技术保障。现已为国内外超30000家工厂企业成功实现近15万个无线采集测控方案设计和改造项目，投入使用的设备超100万套。DTD1系、4系无线产品广泛应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命超过5年以上。
