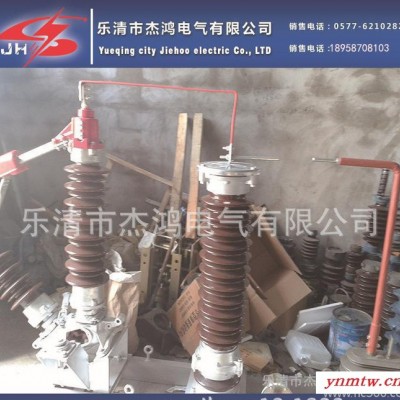

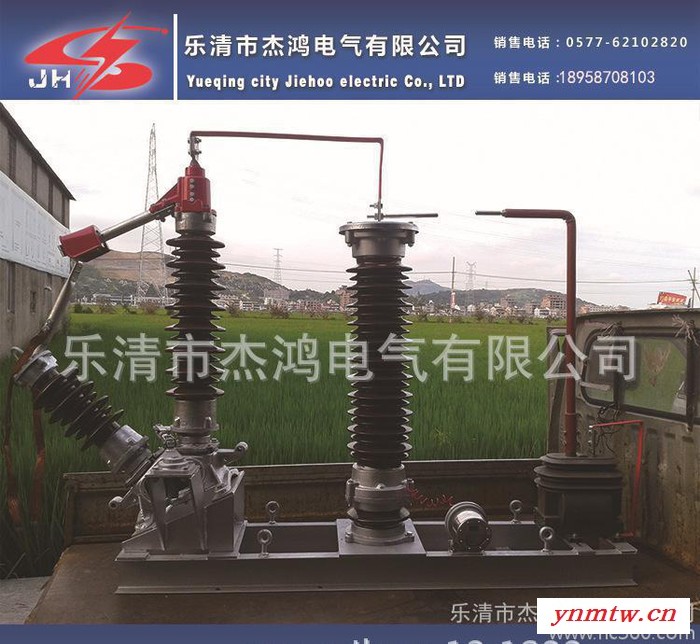

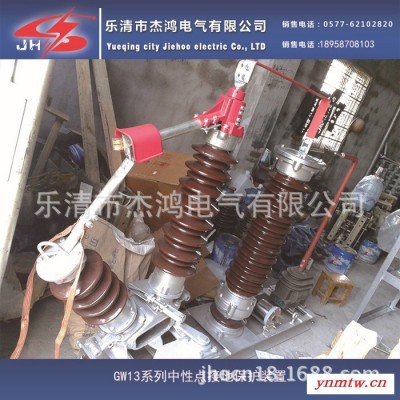

GW8、GW13系列中性点隔离开关
1、概述
GW8系列（GW8-35、GW8-63、GW8-110、GW8-40.5、GW8-72.5、GW8-126型

）、GW13系列（GW13-35、GW13-63、GW13-110、GW13-40.5、GW13-72.5

、GW13-126型）中性点隔离开关是单极交流50Hz户外高压电器，供变压

器中性点在有电压无负载情况下，对变压器中性点与接地联线进行分、

合之用，从而实现变压器中性点接地或不接地两种运行方式的自由切换

。
GW8、GW13系列中性点隔离开关可按用户要求选配手动或电动操作机构。
2、技术参数
项目
主要规格和技术
备注

额定电压kV
63
110
可接受
特殊订货

**高工作电压kV
72.5
126

额定电流A
630
630

动稳定电流（峰 值）kA
25
25

热稳定电流kA/S
10/3
10/3

重量kg
125
150

支柱绝缘子爬电比距cm/kV
2.5
2.5



3、产品主要结构
3.1 GW8、GW13中性点隔离开关由底座、支柱绝缘子、导电排、触头、接

线板等组成。
3.2 在支柱绝缘子上部有触头及接线扳，下部有拐臂及连杆。操作机构

通过输出拐臂、连杆，轴承拐臂等驱动隔离刀闸作分、合闸运动。
3.3 隔离开关的触头由3对触指、触指弹簧和触指座三部分组成。
4、安装
4.1 将隔离开关本体用手推到合闸位置将后，再将电动（或手动）操作

机构安装到位，并将操作机构也手动到合闸位置，根据实际需要的长度

连接好操作连杆，使机构处于分合闸位置时能保证闸刀可靠分合**

将接头处各紧固件紧固。
4.2 测量隔离开关主回路电阻应在下表所示范围：
隔离开关型号
主回路电阻

GW8/GW13-72.5
≤200μΩ

GW8/GW13-126
≤250μΩ


测量合格后应在触头部分涂上工业凡士林油

5、使用及维护
本隔离开关在线路无负载时方可进行操作。开关应定期检修（约1～2年

），如遇严重故障，应在故障后立即进行检修。
5.1 清除导电部分及支柱绝缘子表面污垢，接线端子与母线连接平面及

触头接触面清理干净，涂上工业凡士林。
5.2 检查所有紧固件，如锥销、螺栓是否松动。
5.3 检查操作机构是否正常。
6、包装运输与储存
6.1 产品的包装箱应作出标记，不允许翻倒。
6.2 产品到货后，请及时进行验收，如发现问题，应及时与我公司取得

联系，以便分析处理。
6.3 产品启封后，如不立即安装或要长期存放时，须存放在干燥有遮蔽

的场所。

CJ6型电动机操动机构
一、概述
CJ6电动机操动机构是我公司GW37、GW38、GW4、GW5、GW8、GW13系列隔

离开关用电动机操作机构。本产品具有结构简单、功能可靠、体积小、

重量轻、噪音低等优点。
本产品符合 GB1985-2004 《交流高压隔离开关和接地开关》，可20年免

维修。
本产品适用于252kV及以下高压隔离开关、接地开关电动操作使用。

二、技术参数
1、适用于高压隔离开关及接地开关的参数详见表1
表1
操作机构型号
输出扭矩（N.m）
合闸和分闸时间（s）
输出转角（度）

CJ6
200~700
≤4±1
90、180

备注
上述各项参数可根据用户要求特定


2、CJ6型电动机操动机构的额定参数见表2。
表2
项目
参数

额定电机电压（V）
AC380 、DC220、DC 110V

额定控制电压（V）
AC220 、DC220、DC 110V

额定电机电流（A）
370W为1.13，550W为1.58

额定输出扭矩（N.m）
200~700


三、操动机构特点
1、实用性强
1.1 机构接通电源**能在“**地”或“远控”进行操作，一台电机通过

两级蜗轮减速器输出扭矩**可驱动隔离开关或接地开关，准确、可靠

的实现合闸、分闸动作；
1.2 利用行程（微动）开关控制操作机构输出转角或它运行的**终位置

。利用蜗杆蜗轮传动保证需要的输出扭矩和速度，本机构操作平稳、冲

击力小、噪音低，并具有可靠的自锁功能；
1.3 本机构可分别实现电动和手动操作，电动和手动能互锁；
1.4 利用时间继电器控制电机自动断电，防止误操作；
1.5 箱体为不锈钢板焊接结构。其外形美观、结构合理，具有可靠的防

水、防尘、防腐及防锈蚀性能。对各种地域均能适应，轻巧美观。
2、经济性
2.1 只需电源电压**能操作，不需要其它附属设备；
2.2 机构零部件标准化程度高，便于加工制造；
2.3 产品价格合理。
3．维护、检查简单
3.1 本操作机构结构简单，维护方便易行，零部件具有互换性；
3.2 机构内的轴承及两级蜗轮减速器都是密封式结构，采用油脂润滑，

可不加油，免维护；
3.3 打开正门或侧门，可方便实施维护和检查。
4． 结构概述及动作说明
4.1 电动操作部分
这部分由1台交流电动机、两级蜗轮减速器和电器控制元件组成。电动机

的动力通过**级蜗轮减速器、第二级蜗轮减速器、由输出轴传递给隔

离开关或接地开关，实现分闸、合闸动作。输出轴的旋转角度靠两个行

程开关控制电动机实现，动作时间误差±1秒。
4.2 手动操作部分
手动操作时，把正面箱门打开，逆时针转动与电气旋钮开关固定在一起

的闭锁板，至露出手柄插入孔，把手柄插入，通过手摇可操作机构分、

合闸。当松开闭锁板及旋扭开关时，闭锁板及旋扭开关自动复位，手柄

插孔被挡住，手动操作无法进行，从而实现了手动操作和电动操作的电

气互锁。
4.3 行程（微动）开关及辅助开关
机构的合闸、分闸及输出转角的准确控制，是由一套行程（微动）开关

来控制电动机实现。本机构采用了性能优良、动作可靠的F9系列快速动

作辅助开关，辅助开关轴直接和蜗轮减速器输出轴的下端相连。
4.4 门闭锁开关
在内门的内侧设置有门闭锁微动开关，当内门关闭时，门板压下微动开

关，此时机构的控制回路通电，照明回路被切断，可以电动操作；反之

，当内门打开时，微动开关释放复位，机构的控制回路被切断，形成闭

锁，同时照明回路通电，灯亮。
4.5 本机构设置有“**地/远控”操作按扭和温湿度控制器，可方便操作

并实现箱内的温湿度自动控制。
4.6 方便用户的维护工作，箱内设有照明灯。

四、安装及调试
1、发货明细见装箱单。
2、验收及开箱注意事项
2.1 开箱时，必须按箭头指示方向进行并防止进水。
2.2 按发货明细表进行清点。
2.3 验收时，按开箱状态确定下列事项：
（1）是否与订货相符
（2）运输途中是否有破损；
（3）附件是否齐全。
3、安装注意事项
（1）安装时，先将背板上的4个M16螺栓固定在基础上，调整机构，使机

构输出轴中心与开关产品输入中心同轴，然后预固定。
（2）机构与本体的按装是通过抱箍与ф60水煤气管（按实际尺寸截取长

度）进行连接，这时可将机构的四个M16螺栓松开，让机构处于自由状态

，根据安装面与背板之间的距离锁紧螺母。对水煤气管L≤1m的，不同轴

度≤1mm，L≥1m的，不同轴度≤2mm，不同轴度可通过4个M16螺栓来调整

。然后松开抱箍并锁紧螺栓，把截取后的钢管放入抱箍内，不要锁紧抱

箍螺栓。
（3）上述工序结束后，先打开箱门将手动闭锁手把逆时针转动，至手动

孔完全打开，再将手摇把插入手动孔中操作。面对机构顺时针摇动为合

闸，逆时针摇动为分闸，再操动机构，观察机构与本体分合闸位置是否

正确，使两者位置相匹配，然后锁紧抱箍螺栓**锁紧抱箍顶头螺丝

。
（4）电缆进线孔装在机构箱的底部，箱体底板上开有三个过线孔，其中

两个分别通过1.5平方毫米的控制电缆；另一个孔通过动力电缆，用户可

参照电气原理图和端子接线图进行外部线路连接。
（5）加热器是为了机构箱内的防潮和恒温而设置的，设置的温湿度控制

器，温度低于2℃时，加热器工作，湿度控制范围≥95%RH。另外，在箱

体的上下部设有两个透气孔保证空气流通。
（6）安装完毕后，确认接地可靠。
（7）本机构设置有缺相、错相相序保护器，若现场电源相序接错，则相

序保护器红灯亮起，电动机将不能操作，仅需调整电源相序，相序保护

器绿灯亮起即可正常工作。
（8）机构壳体是靠自身的独特设计而达到防水，防污要求，没有采用密

封胶条，对机构内部空气流通有极好效果。
4．维护
为了保持机构有稳定的性能，建议在停电时，用户对隔离开关（接地开

关）本体
的活动关节处进行加油润滑。

订货须知
订货时需注明：
1、隔离开关型号、名称、数量；
2、隔离开关额定电压、额定电流及额定短路开断电流；
3、隔离开关的防污等级；隔离开关的接地数量（不接地，单接地，双接）
4、操作机构的操作方式（手动、电动）、操作电流种类及额定值；
5、隔离开关带不带传动连杆备品备件。
6、备品、备件的名称和数量；
7、用户若有特殊要求，请在订货时说明。
