| 种类 | 温度 |
|---|---|
| 制作工艺 | 集成 |
| 输出信号 | 数字型 |
| 品牌 | SPMTec |
| 型号 | SWT21 |
| 加工定制 | 是 |

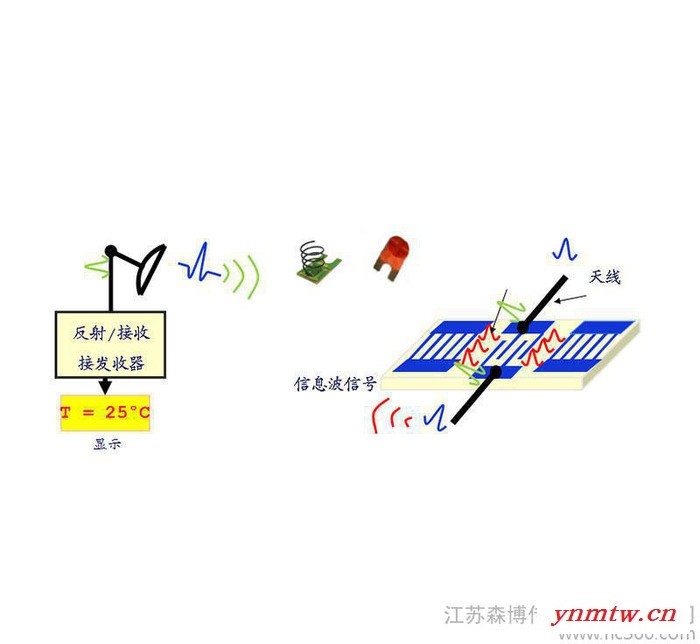

技术原理：
无源无线温度监测系统SWT21基于声表面波(SAW)温度测量技术原理，由无源无线温度分析仪向无源无线温度传感器天线发射无线扫频激励信号，激发温度传感器的SAW本征谐振振荡，SAW本征频率随温度线性变化。与SAW温度传感器谐振的无线频率信号返回到温度分析仪后进行频率分析处理，从而还原出设备监测点的温度数据。基于谐振频率的温度监测具有很好的监测稳定性和抗干扰能力。
系统结构：
| 一台电力开关柜安装一组传感器测量各触点温度。多个温度采集器之间组成CAN总线网络进行数据本地传输。测温主控终端安装在变电站主控室。测温主控终端可以通过485或其他物理接口按照指定的标准规约（61850、103、ModBus、CDP等）与变电站监控系统接口，实现远程在线温度监控、分析以及预警。 |
| 参数 | 单位 | Min. | Typ. | Max. | 备注 |
| 工作温度范围 | ℃ | -20 | +125 | ||
| 存储温度范围 | ℃ | -55 | +150 | ||
| 温度准确度 | ℃ | -1 | +1 | ||
| 外观尺寸：(长X宽X高) | mm | 53.5X30.5X35.5 | |||
| 频率范围 | MHz | 433 | 标称频率 | ||
| 谐振器频率 | 单 | ||||
| 谐振器温度系数 | 正 | 25ppm/℃ | |||
| 天线辐射方式 | 全向 | ||||
| 天线极化方式 | 垂直极化 | ||||
| RF端口 | 1 | 4 | SMA接口 | ||
| 单端口传感器数量 | 12 | ||||
| RF传输功率 | dBm | -6 | +8 | +10 | |
| RF接收灵敏度 | dBm | -120 | -86 | ||
| RF接收频率稳定度 | Hz | -700 | 700 | ||
| RF工作距离 | m | ||||
| RF询问时间 | ms | 130 | |||
| 数据接口 | RS485 | ||||
| 测试接口 | USB | ||||
| 数据协议 | Modbus RTU | ||||
| 数据收发响应时间 | S | 5 | |||
| 功耗 | W | 2.75 | 3.0 | ||
| 温度范围 | % | 10 | 95 | 无冷凝 | |
| 接收机外观尺寸（长X宽X高） | mm | 143X105X40 |
特点：
无源无线、无需电池；无绝缘问题；数据刷新快；寿命10年以上。
湖北荆门供电公司挂网试验：
现场实测温度值对比 数据采集器及发射天线
