【中物东方 】 酒窖无线温湿度系统

1.前言

中物东方无线温湿度采集系统主要由无线温湿度传感器探头节点，无线温湿度数据接收基站以及监控中心组成，是一种可用于高可靠性环境的实时监测网络系统，适用于各种需要对温度和湿度环境参数有监测要求的场合，尤其是不方便布线的应用场合，能对大范围内多点的温度和湿度进行联网监测并记录。

2.监管平台方案介绍

2.1 系统功能简介

监控中心服务器装备温度监控平台，平台按区域分为省、市、区县级平台，各级管理人员可在客户端登录监控平台进行管理和查询，实施日常管理。

本监控系统具有集成度高、自动化程度高，安全性好等显著特点，适合环境检测采用。监控前端采用的数字传感器技术，微电脑技术，无线传输技术。温湿度**数据处理与储存。可以对设备的温湿度进行实时检测，当检测值超限时测控仪即可进行报警，并且存储历史数据，为用户的生产或者检测提供实在的数据支撑。

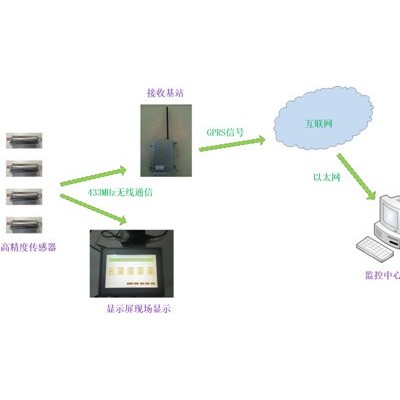

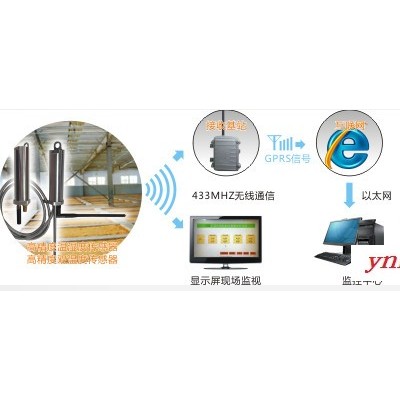

2.2 系统工作示意图

2.3 工作过程

高精度传感器将测得的温湿度数据经过严格校正后通过无线433MHz信号传送至接收基站以及显示屏（选装）。显示屏直接显示相关数据，方便在现场进行观察与调试。接收基站将接收到的数据存储后通过GPS_GPRS信号发送至互联网，监控中心通过访问互联网获取这些数据并供用户观察与使用。用户也可以通过智能手机的APP客户端实时观察数据，

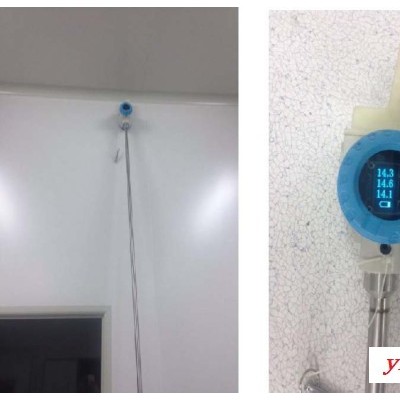

3.1 无线温湿度探头ZW_CK_WSC01

无线温湿度探头采用进口高精度传感器，配合自主研发的传感器校正算法保证了测量的**。超低功耗设计使其连续工作时间长达一年以上（常规工作状态）。采用无线433Mhz直接发送信号，完全免去了拖线的麻烦，即放即用。

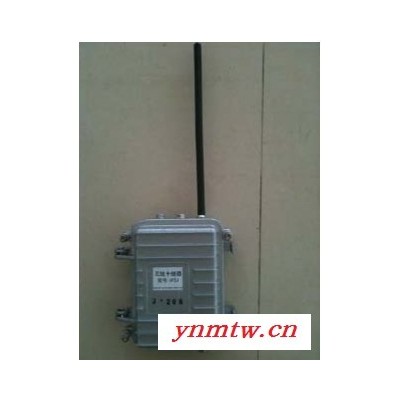

3.2收基站ZW_CK_JZC01

无线接收基站的要功能是接收传感器发送来的数据，并传送至监控中心，是系统的枢纽部分。

       1） 单个接收机可支持多达256个无线传感器同时在433MHz射频下工作。

       2）支持RS232串口、RS485串口、RJ45网口接口。

       3）采用GPRS技术,使监测终端无论在国内的任何地方，都实时将位置信息以及传感信息传回给监控中心。

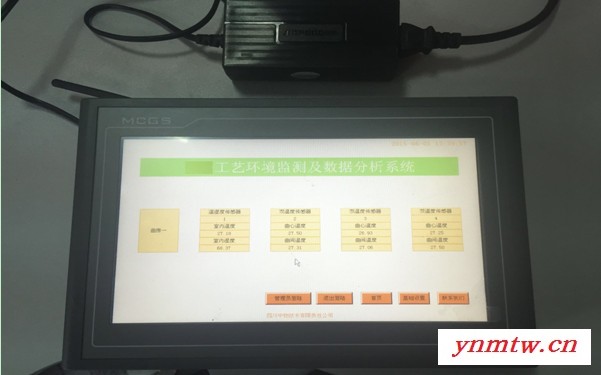

3.3现场显示液晶屏（选装）ZW_CK_YJC01

现场显示液晶屏主要功能是在现场**可以实时了解所检测设备的温湿度情况，界面清晰明了，操作简单。

3.4 监控中心

       监控中心由后台监测程序（数据获取），数据库（数据处理），前台应用程序（数据应用及表达）三部分组成，实现设备当前温湿度的实时获取，显示，超标报警，存储，电子地图查询，图表查询，历史记录查询等功能，基于B/S架构，使用IE浏览浏览器直接查看。不需额外安装软件。所监控设备情况一目了然，非常便捷地实现多点，广域，实时**的管理 。

功能说明：

（1）提供每个监测点的实时测量温湿度值，

 （2）提供实时报警功能，超过上下限时，通过音频设备（如音箱）报警，软件界面相应数值闪烁跳动。

（3）提供历史数据查询，支持过去任一时段的数据查询。

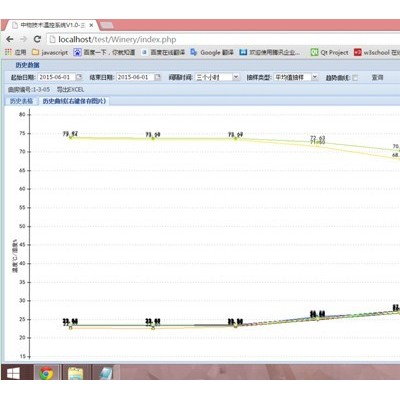

（4）提供历史曲线查询，通过曲线变化，总结变化规律，总结经验。

（5）数据自动储记录，记录数据可导出Excel格式，可长期保存。

（6）监测软件采用工业组态开发，具有性能稳定、功能丰富、组态灵活，扩展方便等诸多优点。如可以根据传感器分布提供软件界面，在界面上区分传感器位置、布局、每个监测点位置等按照实际布局安排，确保监测界面的生动形象。

（7）提供智能手机APP，通过手机即可随时随地使用以上功能。

4. 适用场合

（1）疫苗/血液/药品冰箱综合温度监控

（2）医药库房温湿度测控方

（3）冷链车、冷库温度测控

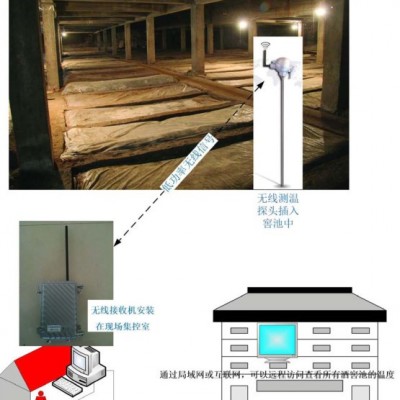

（4）酿酒温湿度监控

（5）疾控中心温湿度监控

（6）农业气象站环境监控

（7）粮仓温湿度监测控

（8）烟草库房环境监控

（9）纺织厂温湿度监控
