| 产地 | 山东 |
|---|---|
| 类型 | 汽车照明信号系统实训台 |
| 认证 | CCC |
| 执行质量标准 | 国标 |
| 品牌 | 安智 |
| 型号 | 汽车照明信号系统实训台 |
| 加工定制 | 否 |
一、产品要求

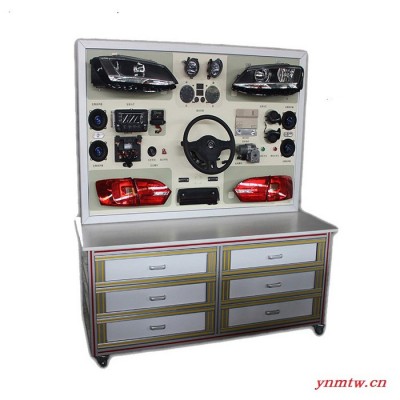

该设备采用（某款）汽车外部灯光照明信号系统实物为基础，充分展示汽车照明信号系统的组成结构和工作过程。适用于对汽车照明信号系统理论和维修实训的教学需要。
二、功能特点
1. 真实可运行的汽车照明信号系统，充分展示汽车外部照明信号系统的组成结构。
2. 操纵各种照明信号开关，可真实演示汽车照明信号系统的工作过程。
3. 示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图，表面喷涂光油；学员可直观对照电路图和实物，认识和分析汽车灯光系统的工作原理。
4. 示教板面板上安装有检测端子，可直接在面板上检测汽车外部灯光系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5. 示教板面板部分采用1.5mm厚模具成型铝合金框架结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
6. 示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
7 .配备故障设置、考核、教学系统。
三、技术参数
1. 外形尺寸：1600×700×1700mm(长×宽×高)
2. 外接电源：交流220V±10% 50Hz
3. 工作电压：直流12V
4. 工作温度：-40℃～+50℃
四、基本配置(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 | 装有各种检测端子，彩色电路图和工作原理示意图 | 套 | 1 |
| 2 | 点火开关 |
| 个 | 1 |
| 3 | 组合开关 |
| 套 | 1 |
| 4 | 左右雾灯 |
| 套 | 1 |
| 5 | 左右前照灯 |
| 套 | 1 |
| 6 | 左右转向灯 |
| 套 | 1 |
| 7 | 左右小灯 |
| 套 | 1 |
| 8 | 左右组合尾灯 |
| 套 | 1 |
| 9 | 牌照灯 |
| 套 | 1 |
| 10 | 危险灯开关 |
| 套 | 1 |
| 11 | 闪光继电器 |
| 个 | 1 |
| 12 | 倒车灯开关 |
| 套 | 1 |
| 13 | 刹车灯开关 |
| 套 | 1 |
| 14 | 喇叭 |
| 套 | 1 |
| 15 | 智能化故障设置和考核系统 | Anz2.0 | 套 | 1 |
| 16 | 移动台架(带自锁脚轮装置) | 1600×700×1700mm(长×宽×高) | 台 | 1 |
