无线胎压检测 TPMS方案 DVD整合TPMS系统 内置

产地	中国
加工定制	是
携带方式	嵌入式
检测压力范围	0~700KPA
适用车型	四轮轿车
品牌	吉特兴
型号	TX-401

一：通讯方式

TPMS接收盒和DVD采用UART口通讯，电平为TTL 5V

二：从机每隔3秒定时上传每个轮胎的数据给DVD.

三；DVD主机拥有的功能

1、ID匹配功能

2、高压，低压，高温报警阀值调整

3、单位切换功能（Kpa,Bar,Psi,℃， 。F ）

4、报警功能,低压报警、高压报警（默认阀值3.4bar）、高温报警（默认阀值75℃）、漏气报警、

电池电压报警（默认2.3V）、传感器信号故障报警、 从机故障报警；

5、主界面要显示的内容：四轮或者五轮的压力、温度同时显示；

四：配件清单

一个主机接收模块+四个传感发射器模块

定义：DVD为主机，TPMS接收盒为从机，接线定义如下：

接收模组规格
传输介面	RS232
频率	433.92MHz
接收灵敏度	-95dBm
有效接收距离	20m(直线距离)
工作电压	5V~12V DC
操作温度	-20℃~80℃

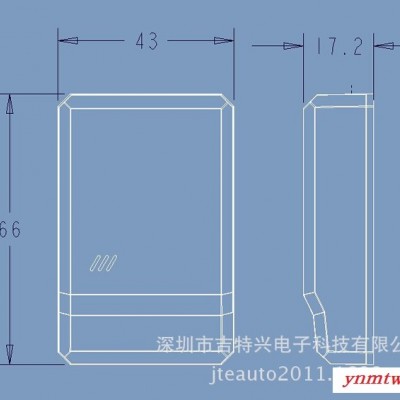

外观尺寸	长66mm×宽43mm ×高17.2mm
颜色	黑色
线长	1.5M
重量	30克
外接串口定义	1.接头式:Mini-USB公座（可定做）
	PIN1:VDD PIN2:RX
	PIN3:TX PIN4:N/A
	PIN5:GND
	2.接线式:Mini-USB公座
	蓝色:RX 白色:TX
	红色:VDD 黑色:GND

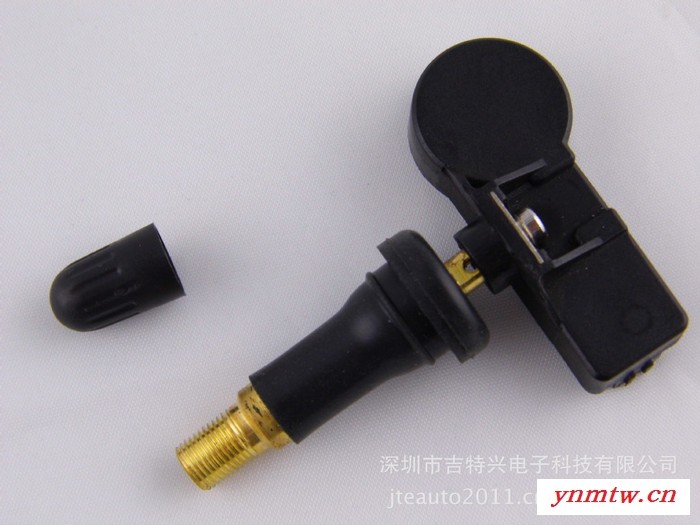

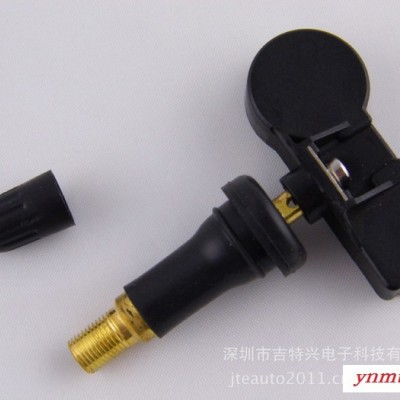

传感器规格
频率	433.92MHz
工作电压	3V DC
操作温度	-40℃~125℃
外观尺寸	长56mm×宽22mm ×11高mm
重量	22克
使用寿命	>5年
读取胎压时间	每3秒侦测一次
传输时间	3秒一次
传输数值到receiver速度	1/4sec
轮胎压力监测范围	0-700KPA
胎压读取精确度	± 1 PSI
系统工作温度	-40~125℃
温度读取精确度	± 1℃
发射器功率	>-18dbm
系统工作湿度	100%

1.TPMS接收器起到接收传感器信号并上传数据给上位机的作用；

2.供电电压为直流5V，由上位机供给；若要更改供电电压，请与联系厂家；

3.连接器型号为C3003H-A-4P公头；

4.5V=红色，RX=蓝色，TX=白色，GND=黑色；

5.TPMS接收器安装在原理上位机50cm以外的地方，避免干扰；

6.TPMS接收器通讯协议以RS232为主要平台，电平为TTL电平，若需要和电脑直接通讯，需要增加串口转USB模块或者在TPMS接收器内增加电平转换IC，若需要定制请联系厂家；

7.TPMS的基本功能，如数据显示，低压、高压、高温报警，ID设定及相关警示阀值的设定，均需要上位机完成；

8.TPMS接收器有两种型号，一种是轿跑车4轮~5轮用，一种是6轮及以上至32轮卡货车用，若轮胎数量有变动时，请联系厂家。
