一、    项目需求

城市综合地下管廊是城建的重要组成，地下管廊自控工程包括：自控设备、检测仪表设备、网络通讯设备及相关智慧化管理系统，一旦地下走廊管道故障或者出现相应的墙体爆裂以及其他的应急故障**需要检修人员到地下管廊里做检修工作，会由各个系统相互配合提供给工作人员数据支持和协助。

检测仪表设备：

在每个区段的每个仓内的通风**不利处（一般为通风口与投料口中间）安装温湿度检测仪表和氧气监测仪表各1套，检测仪表安装位置现场定。在每个排水泵井内设一套投入式液位计，用于测量泵井液位。监测报警信号应送控制中心智慧管理平台，并由其转送给水管线单位。在热力舱内顶部设置感温光缆，用于热力管道泄漏监测。监测报警信号应送控制中心智慧管理平台，并由其转送热力管线单位。

监控系统：

监控工作站通过工业以太网交换机与现场ACU控制器通讯，控制中心内能生动形象地反映出综合管廊建筑模拟图、管廊内各设备的状态和照明系统的实时数据并报警。监控计算机同时还向现场ACU控制器发出控制命令、启停现场附属设备。附属设备监控系统通过以太网交换机与火灾报警系统联网。在每个监控与报警区间通风口设备层和分变电所分别设置现场控制柜ACU。监控的目标：（1）人员进出口及管廊的影像； （2）通风机运行工况；（3）照明系统运行工况；（4）排水泵运行工况；（5）氧气浓度检测值；（6）温湿度检测仪检测值；（7）配电控制柜0.4KV进线运行信号；（8）电控井盖信号；（9）手动紧急报警信号；（10）红外对射装置报警信号；（11）排水泵井投入式液位计信号。

定位系统：

在管廊里每个防火分区内，分别设置一台定位基站，形成无线脉冲信道，用于实现管廊内部**定位。定位信息应送控制中心智慧管理平台中，并由安防监控子平台进行数据处理。

无线WIFI语音通信系统：

工作人员手持VoIP手机。通过VOIP手机实现与控制中心的实时通信。由于地下管道分布于地下且空间狭小封闭，ISP运营商的无线信号很难辐射到内，管道内**形成了实质性的信号盲区，那么地下检修人员在工作中**无法与地面实时的通信，沟通检修工作的进程及困难，这使得检修工作变得颇为艰难，基于IEEE标准的WIFI系统成为目前比较理想的通信方式。 COMMSEN(科讯)无线作为WLAN行业的**产品和方案供应商，收到客户的方案邀请，并为客户提出了完善的解决方案。

本方案仅对其中的语音通信部分作说明

二、    无线WIFI语音通信系统构成

无线WIFI语音通信系统的组成：语音网关、语音固话、WIFI手机、交换机、AC控制器、无线AP、无线/有线传输（光缆及附属或者无线网桥）

1、语音网关：完成语音电话间的语音通信与控制。

2、语音固话与WIFI手机：语音通信终端

3、交换机：数据交换

4、AC控制器：协调与控制AP的工作

5、无线AP:提供WIFI信号覆盖，完成与WIFI手机的通信从而实现WIFI手机到语音固话的通信

6、有线/无线传输：语音网关到每个AP节点的信号传输，或者通过光缆或者通过无线网桥搭建无线传输通道完成

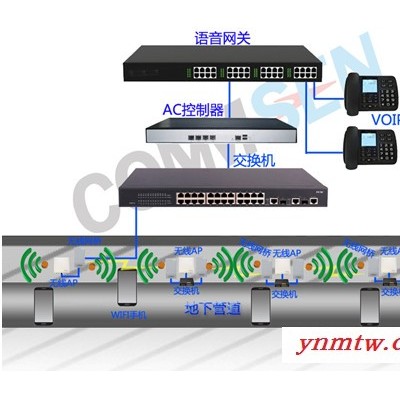

网络拓扑图如下：

Ø  AP之间通过有线方式连接

 Ø  AP之间通过无线网桥无线连接

三、    方案说明

某城建部门计划在一段地下管廊中建立一通WIFI语音通信系统，管廊中每200米有一消防分区，每个分区为隔离状态，AP布点示意图如下：

1、 根据WIFI手机的通信范围，我们设计每50米放置一台COMMSEN(科讯)无线AP产品，每个AP覆盖半径30米左右，遇有拐弯或者遮挡区域适当增加AP的密度，，AP的选择可根据现场的环境和项目的技术要求及预算，从COMMSEN（科讯）防爆型产品、电信级产品、工业级产品，甚至室内型产品中选择**适合的产品。

2、 AP与上层交换乃至语音网关之间的通信，可采用有线的光缆方式或者无线网桥方式，有线的光缆配合光纤收发器的方式从链路的稳固性上更胜一筹，但是工程施工量和施工难度较大；无线网桥的传输方式无需布线，直接通过电磁波的方式完成设备之间的通信，方便快捷。客户可根据每个现场的具体情况选择**适合的方式，或者选择二者结合方式，具备光缆条件的节点通过有线光缆接入，不具备布线环境的节点，通过无线网桥方式接入。

3、 WIFI手机在不同的AP之间可自由的漫游切换。
