| 型号 | SHT-DL1648 |
|---|---|
| 材料 | PT100 |
| 防护等级 | IP65 |
| 灵敏度 | 0.01 |
| 输出信号 | 数字型 |
| 线性度 | 0.2% |
| 制作工艺 | 集成 |
| 种类 | 温度 |
| 材料物理性质 | 不锈钢 |
| 材料晶体结构 | 扩散硅 |
| 品牌 | 申泰科技 |
一、 产品概述
在当前用电负荷迅速增长的情况下，35kV ～ 110kV开关柜在长期运行过程中，经常发生开关触点、母线连接部位等因老化或接触电阻过大而温度异常升高的现象，如果不能及时发现并进行维护，将会造成严重的设备事故。解决开关过热问题是杜绝此类事故发生的关键，实现温度实时监测是保证高压设备安全运行的重要手段。电气接点温度在线监测装置是专为解决高压电力设备温升而开发的一整套低功耗、高可靠性的无线温度实时监测系统。系统具有隔离彻底、安装方便、抗干扰能力强、工作可靠等特点，能够很好的解决高电压状态下的温度测量问题。
应用领域：高压开关柜和断路器触头及接点、刀闸开关、高压电缆中间头、干式变压器、低压大电流柜等设备的温度监测。
二、 装置组成
中央处理单元即无线测温接收模块（1只）、无线测温发射模块（1~9个，可扩展）
中央处理单即无线测温接收模块图样：

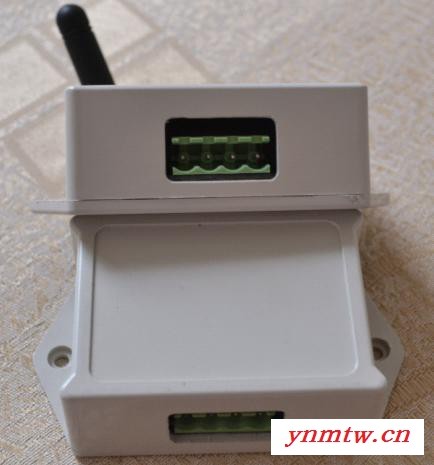

图一（无线显示型）

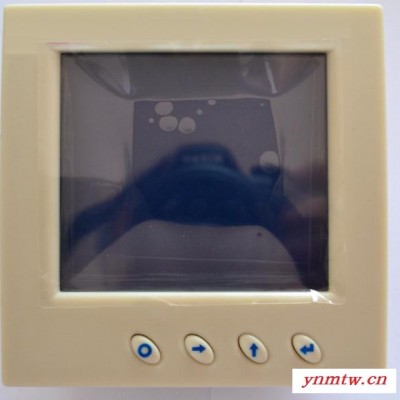

图二（显示型）

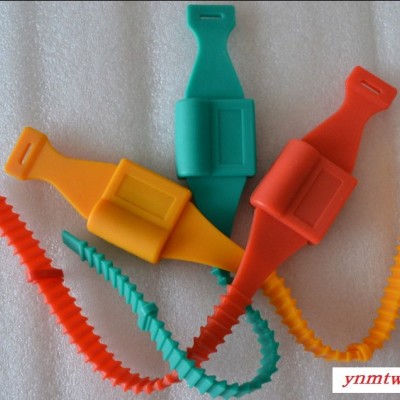

无线测温发射模块实物图：
三、 技术参数
3.1中央处理单元技术参数（无线测温接收模块）
供电电源 | AC/DC 85~265V |
测温通道 | 9个(支持1到247个温度采集点) |
仪表工作环境温度 | -10℃~65℃ |
仪表工作环境湿度 | ≤95%RH |
报警输出口 | 继电器无源节点输出（1路常闭） |
通讯接口 | RS-485 (隔离) |
采集模块与接收模块距离 | ≤300米（空旷距离） |
测温发射模块与中央处理模块间距离 | ≤1200米 |
温度测量范围 | -55~125℃ |
报警记录 | 99条 |
分辨率 | ±0.1℃ |
3.2无线测温发射模块技术参数
测温范围 | -55~125℃ |
温度分辨率 | ±0.1℃ |
固有测温误差 | ±1℃ |
测温间隔 | 1~60秒，默认15秒 |
传感器磨具耐受温度 | 200℃ |
锂电池使用寿命 | 5~7年（90秒发送一次计算，长期处于预警和报警温度将缩短） |
