安全警示：为确保本产品的使用安全，维修时不得改变本安电路和与本安电路有关的电子元器件的电气参数、规格及型号。

只能与说明书中规定的设备连接使用，与其它设备连接使用时须经防爆检验。

1 概述

1.1 产品特点

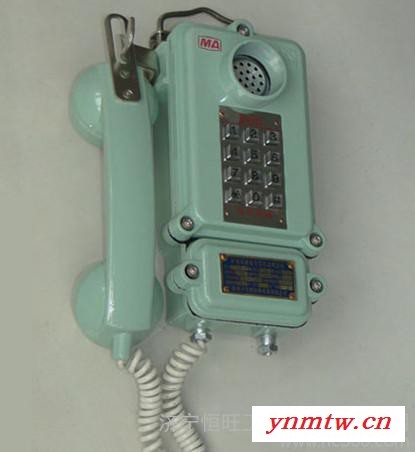

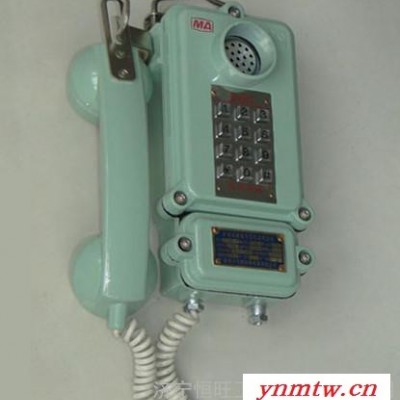

KTH17矿用本安型电话机按GB3836.1—2000、GB3836.4—2000、MT/T289—92、MT/T290—92、Q/FZA005—2007标准制造，并经国家指定的检验机关审查、检验发给合格证。

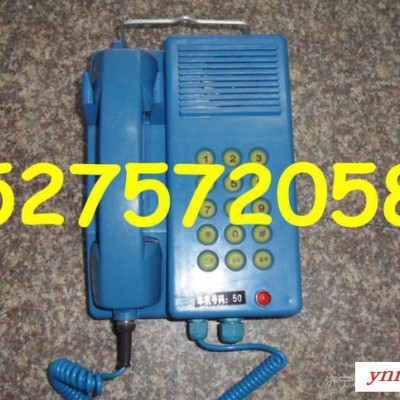

KTH17矿用本安型电话机主体采用ABS防静电塑料制成，具有外形美观、体积小、重量轻、性能可靠等特点。可代替国内外同类产品，防爆型式：矿用本质安全型、防爆标志：ExibI。

本机通过其关联设备（关联设备附后）电话耦合器与调度交换机相连接，组成通讯系统。 1.2 主要用途及适用范围

KTH17矿用本安型电话机是本质安全型电气设备，发号方式为双音频发号，适用于煤矿井下含有瓦斯（甲烷）爆炸性气体混合物的危险场所，作通讯联络之用。通过其关联设备电话耦合器可以和程控调度交换机配接，与其连接的电缆长度5km。 1.3 型号的组成及其代表意义

KT H 17

登记序号

电话机

矿用通信系统及设备

1.4 使用环境条件

a．环境温度：—10℃～+40℃； b．相对湿度：≤95％（+25℃）； c．大气压力：80kPa～106kPa； d．环境噪声：≤60dB（A）； e．无显著振动和冲击的地方；

f．有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场所。

2 结构特征与工作原理

本机机体为高强度防静电塑料，外形美观，机械强度高，防潮防腐性强；号盘采用国内按键号盘，具有密封、防尘、防潮性能；本机由调度交换机经电话耦合器进行供电；机内电路采用国际通用的大规模集成电路，具有发号准确、通话清晰、稳定的特点；采用新型压电陶瓷，使振铃强度进一步提高；整机具有防震、防潮、体积小、重量轻、坚固耐用、维修方便等特点。

整机电路包括振铃电路、极性保护电路、发号电路、通话及消测音平衡电路等组成，原理框图如图1。

工作过程：话机平时处于挂机状态，摘挂机开关常闭点和振铃电路相连，发号电路和通话电路因得不到馈电而不工作，不能和调度交换机构成直流回路，对调度交换机而言该用户为挂机状态，可以给该用户振铃，当调度交换机给该用户振铃时，交流振铃信号经摘挂机开关常闭点给振铃集成电路IC1供电，IC1发出音频振铃信号驱动压电陶瓷发出洪亮的振铃声，此时话机摘机，摘挂开关切断振铃电路，发号电路和通话电路工作，可以和主叫通话。

当话机做主叫时，话机摘机，摘挂开关将外线和振铃电路断开，同时将发号电路和通话电路接通，发号电路由IC2和外围元件构成，可以发双音频信号；通话电路由IC3和外围元件构成，具有通话清晰、消侧音效果好等特点。极性保护电路起到极性转换作用，这样无论外线极性如何，内部电路照常工作。

图1

3 技术特性

3.1 馈电电压：DC48V 3.2 振铃电压：AC75V±15V

3.3 振铃声级：≥80dB（5km仿真线） 3.4 电声指标：

0km

≥2 ≥-8 ≥3

5km ≤15 ≤2 ≥8

发送响度评定值（dB） 接收响度评定值（dB） 侧音掩蔽评定值（dB）

3.5 双音频发号时单一频率偏不大于±1.5％ 3.6 双音多频信号电平： 高频群：-7±3dB 低频群：-9±3dB 3.7 双音多频信号频率，见下表：

3.8 用户线路条件

耦合器与井下电话机之间的最大距离为5km（矿用电缆的型号与规格为：MHYAV，MHYBV，MHYA32。线径为0.8mm），用户线路参数为：

a) 导电线芯直流电阻：≤36.7Ω/km ； b) 电容：≤0.06μF/km ； c) 电感：≤800mH/km ；

d) 最小绝缘电阻：15kΩ～20kΩ。 3.9 本质安全参数：

a．Ui：DC60V/AC90V Ii：DC22mA/AC22mA b．Ci：1.45nF

Li：0mH

4 尺寸、重量

4.1 外形尺寸：285mm×175mm×135mm 4.2 重量：1.65kg

5 安装

5.1 本机分为挂式、桌式两种使用方式。

5.2 电话耦合器的每一对本安输出线，只允许接一台KTH17矿用本安型电话机。

5.3 安装前先使小一字起将接线小腔打开，外线穿过接线小腔接到话机两个接线柱上，将小腔盖上，上紧四个螺钉，话机即可使用。

6 使用操作

本机平时为挂机状态，如遇调度呼叫则机内可发双重音调的振铃声，此时取机即可通话，如要向外呼叫，则取机听到拨号音后，即可按键盘发号，接通后可听到回铃音，通话完毕挂机。

7 故障分析与排除

8 运输、贮存

8.1 包装后的电话机在避免雨雪直接淋袭的条件下可适用水运（淡水）、陆运、空运等各种方式。 8.2 包装后的电话机应在-10℃～+35℃，相对湿度低于90％，且周围无腐蚀性有害气体的环境中储存一年以上。

9 开箱及检查

9.1 开箱时注意用力不要过度，开箱工具不要划伤话机。 9.2 开箱后要检查话机是否完好，配件、证件、资料是否齐全。

10 技术及售后服务

10.1 本公司免费提供技术服务、咨询。

10.2 电话机自售出之日起，免费保修一年，终身维护。

附：关联设备名称

1、型号名称：KTA16A 电话耦合器 2、防爆型式：一般兼矿用本质安全型 3、防爆标志：[Exib]I 4、防爆合格证号： 5、安全标志准用证号： 6、本质安全参数：

a．Uo：DC60V/AC90V Io：DC22mA/AC22mA b．Co：1uF Lo：10mH
