| 电机功率 | 250 |
|---|---|
| 配套动力 | 260 |
| 用途 | 矿用 |
| 品牌 | 恒泰安防 |
| 型号 | HT-1 |
| 加工定制 | 是 |
一、使用范围

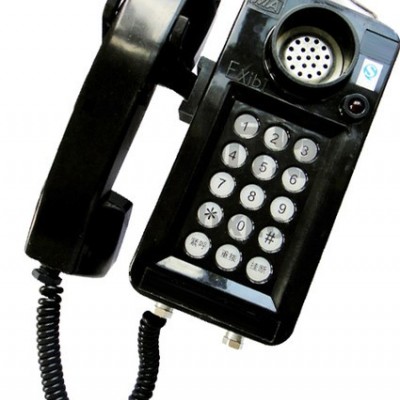

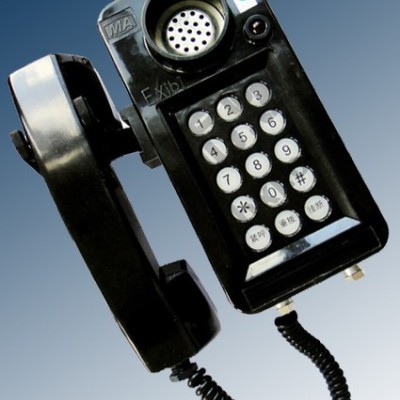

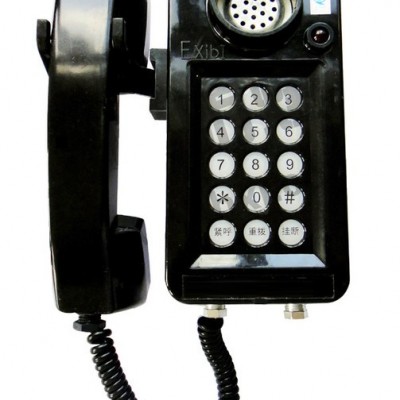

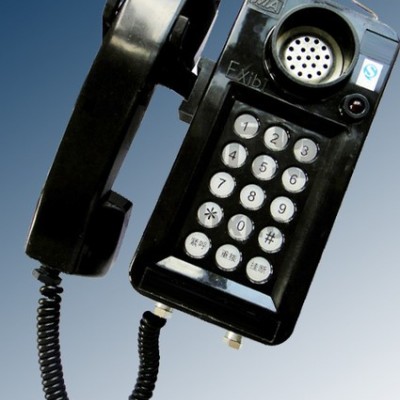

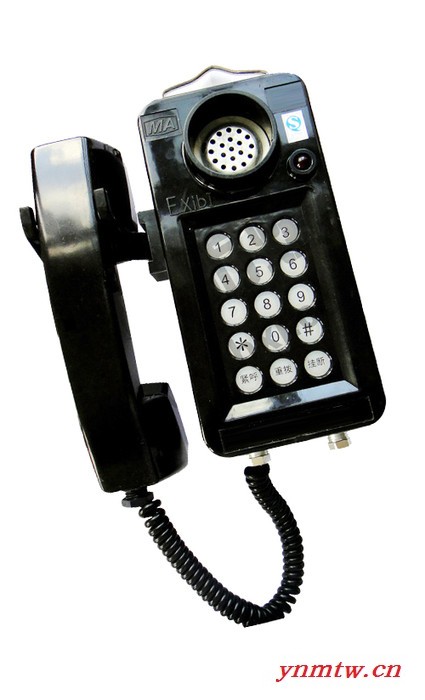

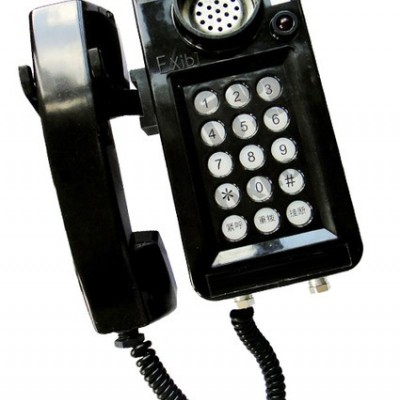

KTH106-1Z(B)矿用本安型电话机是根据Q/HX011-2013标准生产的。为双音频发号电话机，
与关联设备KTA131一般兼矿用本安型电话耦合器及输出信号符合要求的调度台或交换机可组成煤矿
安全通讯系统网。可广泛使用于有甲烷和煤尘混合物但无足以破坏金属及绝缘物的腐蚀性气体
和蒸汽的环境中。其防爆标志为“ExibI Mb”。
电话机直流馈电电压48V。话机通过电话耦合器可与共电、自动电话交换机配套使用，构成矿用有
线通讯系统。
三、主要特点
1、本电话机壳体为DMC模塑料压塑而成，外型美观，坚固耐用。
2、采用新型按键号盘。
3、电话机内电路采用通用集成电路，具有发号准确、通话清晰、工作稳定等优点。
4、具备双音频发号功能。
5、整机具有防震、防潮、体积小、坚固、耐用、维修方便等特点。
四、主要技术参数
1、本安参数见表1:
表1
| 参数 型号 项目 | KTH106-1Z(B) |
| M高输入电压 | DC60V |
| M大输入电流 | 30mA |
| M高铃流电压 | AC56V |
| M大铃流电流 | 10 mA |
2、电声指标见表2：
表2
| 矿用仿真线长度 | 0km | 5km | 10km |
| 发送响度评定值(SLR) | ≥2 | ≤15 | ≤18 |
| 接收响度评定值(RLR) | ≥-8 | ≤2 | ≤2 |
| 侧音压掩蔽评定值(STMR) | ≥3 | ≥8 | ≥5 |
3、振铃声级：≥85dB。
4、双音频号盘频率见表3
表3
| 高音频群频率Hz 数字或符号 低音频群频率Hz | 1209 | 1336 | 1477 |
| 697 | 1 | 2 | 3 |
| 770 | 4 | 5 | 6 |
| 852 | 7 | 8 | 9 |
| 941 | * | 0 | # |
频率误差≤1.5%。
低频群电平：-9dBm±3dB
高频群电平：-7dBm±3dB
频率组合中，高频分量电平应比低频分量电平高2±1dB.
5、整机重量：约2kg
6、通讯距离:≤10km, 线缆型号规格为MHYV1*2*7/0.37。
7、外形尺寸:285×180×92
五、安装、调试说明
1、将电话机的输入线接至KTA131一般兼矿用本安型电话耦合器输出端（耦合器应置于安全区）而
耦合器输入端接与其输入信号相符合的调度台或交换机即可。
2、摘机后听到拨号音即可拨号，当被叫占线，可先挂机,再摘机按“重拨”即可。
六、使用注意事项
1、避免电话机受强烈震动，冲击和水淋。
2、电话机在检修时，不得改变电路元件规格与型号，否则将破坏防爆性能。
3、本电话机只允许与KTA型耦合器使用，禁止与其它关联设备作用。
4、本电话机配接的用户线路应满足下列要求：
用户线环阻≤1.2kΩ
线间漏电电阻≥20kΩ
分布电容≤0.06μF/km
分布电感≤0.8mH/km
七、运输、贮存要求
1、包装后的话机在避免雨雪直接淋袭的条件下，可适用于水、陆、空等运输方式。
2、包装后的话机应能在温度为-10℃～+40℃，相对湿度不大于90%、无损害金属和绝缘物有害气
体的环境条件中贮存一年。
