益煤防爆DMC塑料-KTH166矿用本安型电话机

KTH型电话机

外壳采用DMC塑料压制成型，外型美观，机械强度高，机内电路采用国际通用集成电路，具备音频、脉冲发号兼容功能，具有发号准确、通话清晰、稳定、体积小、重量轻、坚固、铃声响亮、密封性好、按键背灯等特点。

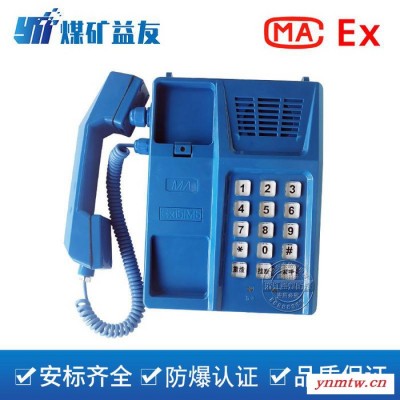

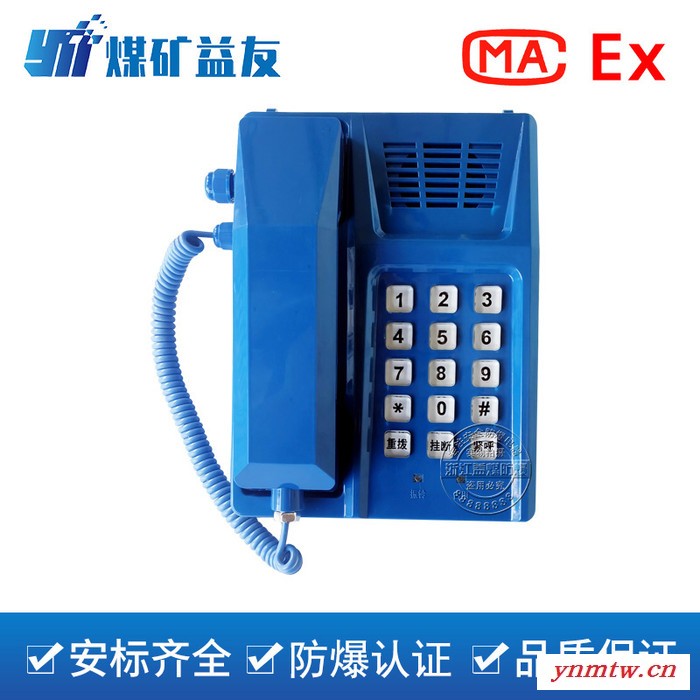

KTH166矿用本安型电话机

技术参数

振铃声级：70dB（A）

双音多频（DTMF）拨号：

频偏：≤1.5%；

低频群电平：-9±3dB；

高频群电平：-7±3dB

频率组合中的高低电平差：2±1dB；

谐波等总失真至少比基波电平低20dB

通话传输指标：SLR≤12，RLR≤-1，STMR≥10

输出阻抗：600Ω

电声特性： 发送响度评定值 ≥+2dB ≤+12dB

接受响度评定值 ≥-8dB ≤-1dB

侧音掩蔽评定值 ≥+3dB ≥+10dB

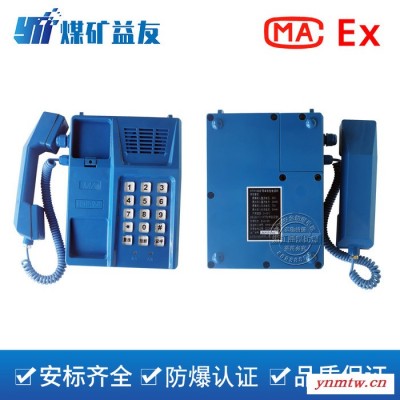

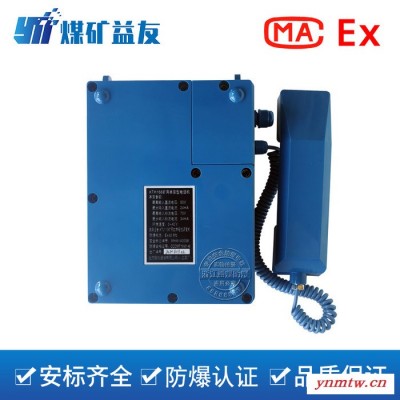

KTH166矿用本安型电话机

安装与接线

1、用户线的外径为7.1mm,打开接线小腔。

2、将用户线穿入出线嘴，接线端剥头10mm,分别拉接入话机外线的输入端子。

3、用扳手将出线嘴旋紧，上好接线小腔。

使用方法

1、接听电话

 当外线有电话打进来，电话机振铃，铃流灯光显示，将电话机手柄提起，即可通话，通话完毕，手柄挂回原处。

2、拨打电话

将手柄从电话机提起，键盘灯亮听到拨号音哪声(连续声)方能按键拨号，每发一个号，耳机应能听到拨号音。

如听到断续嘟声表示占线，应将手柄挂回原处，稍后再拨。

你要与调度台通话时，拿起手柄听到拨号音后，只需按一下“#”字即可。

维护和检修

1、严格使用条件工作，避免电话机受强烈震动，冲击电话机应定期上井检修，着重检修发号和收信。

2、一般情况下，不允许在井下维修电话机，故障电话机应带回地面，由专业人员维修。

   注意:需要更换元器件时，一定要按图纸规定的相同的元件型号更换，以防破坏安全性能
