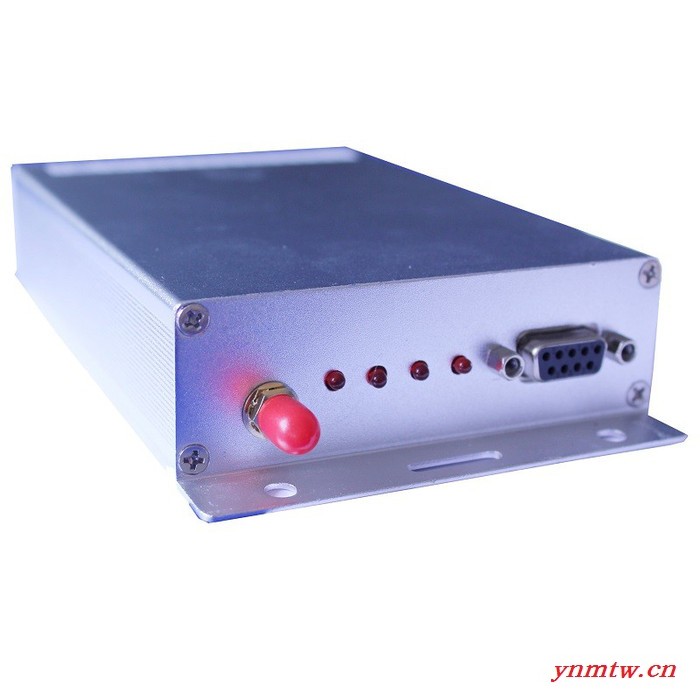

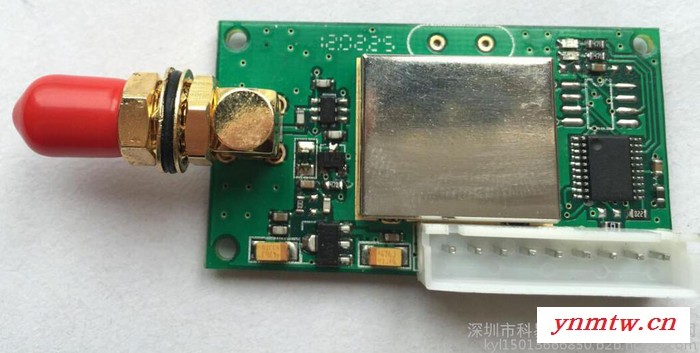

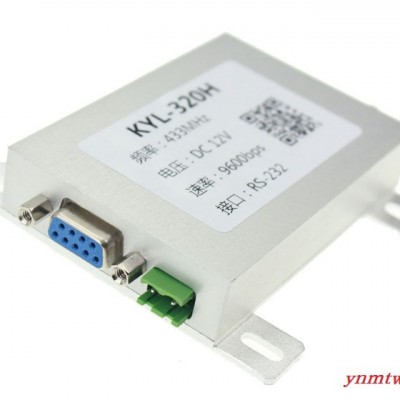

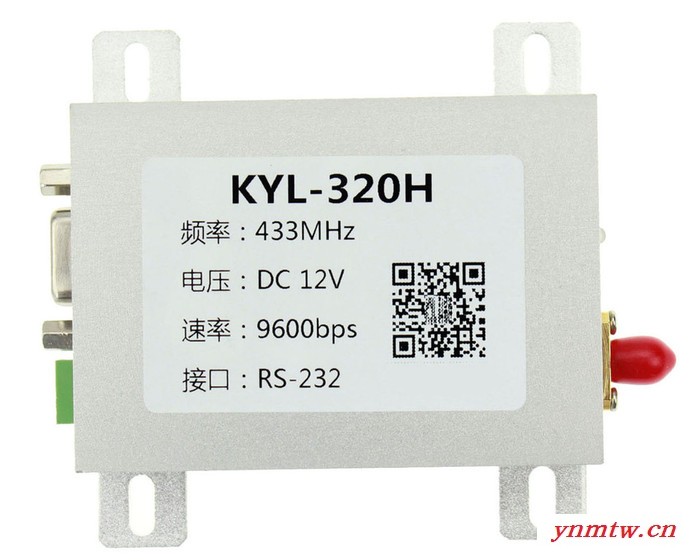

KYL-320H 无线数传电台 5W 485/232/TTL无线数据传输 无线监控、门禁系统

产地	深圳
品牌	深圳科易连
型号	KYL-320H

主要特点

1．功率及灵敏度

射频输出功率大于5W，高接收灵敏度-123dbm(1200bps)；-118dbm(9600bps)。

2.多个工作频段，满足用户多方面需求

载频频率400 - 470MHz，也可提供868/915MHz等频率 。

3．传输距离远

8Km (BER=10-5@9600bps，大吸盘天线，开阔地)；

12Km (BER=10-5@1200bps，大吸盘天线，开阔地)；

4．多信道，多速率。

KYL-320H型模块标准配置提供8个信道，满足用户多种通信组合方式的需求。KYL-320H型模块可提供1200bps、2400bps、4800bps、

9600bps、19200bps、38400bps等多种通信波特率。

5．高速无线通讯和大的数据缓冲区。

空中速率大于或等于串口速率时可连续传输无限大的数据，空中速率小于或等于串口速率时，缓冲区暂存后转输。

6．数据启动发送，透明传输，方便用户使用。

电台收到需要发送的数据后，自动启动发射，无需用户进行收发控制。

7．低功耗

接收电流<30mA，发射电流<1.5A，休眠时电流<1mA。

8．高可靠性，体积小、重量轻。

铝合金屏蔽外壳，小体积：85mm×58mm×16mm (不包括天线接头)。

应用领域

水、电、气等无线抄表系统；
楼宇自动化、安防、机房设备无线监控、门禁系统;
无线呼叫系统、无线排队机、医疗器皿;
无线POS、PDA ;
无线数据传输，自动化数据采集系统;
无线LED显示屏、抢答器等、智能交通;
RS-485总线转为无线通讯，如PLC等。

产品尺寸图



应用示意图

规格参数
                                                                                                                              KYL-320H规格参数

技术指标	典型值	备注
供电电源	12v
载波频率	433Mhz	450Mhz  470Mhz
输出功率	5W	--
发射电流	<1.5A	--
接收电流	<30mA	--
休眠电流
接收灵敏度	-123dBm	1200bps
	-118dBm	9600bps
传输距离	8-12KM	空旷地，天线高度1.5m
外型尺寸	85mm×85mm×22mm	不包括天线接头.不含安装片宽度为58mm

   接口定义

                                             KYL-320H接口示意图

	接口名称	功能描述	电平	备注
1	GND	地
2	A(TXD)	RS-485 A或TXD of RS-232
3	B(RXD)	RS-485 B 或RXD of RS-232
4	NC
5	DGND	信号地
6	RXD/TTL	数据接收（TTL电平）	TTL
7	TXD/TTL	数据发射（TTL电平）	TTL
8	SLEEP	休眠控制	TTL	低电平有效
9	TEST	内部测试

 表：信道号跟RF频率对应关系表

信道号	信道频率	信道号	信道频率	信道号	信道频率	信道号	信道频率
1	429.0325MHZ	2	430.0325MHZ	3	431.0325MHZ	4	432.0325MHZ
5	433.0325MHZ	6	434.0325MHZ	7	435.0325MHZ	8	436.0325MHZ

详细技术指标：

调制方式：FSK/GFSK

工作频率：400MHZ / 420MHz / 450MHz

发射功率：5W

接收灵敏度：-123dbm(1200bps);-118dbm(9600bps)

发射电流：  <1.5A

接收电流：<30mA

休眠电流：  <1mA

信道速率：1200/2400/4800/9600/19200

串口速率：1200/2400/4800/9600/19200用户可设

收发转换时间： <10ms

接口数据格式：8E1/8N1/8O1(也可提供其它格式，如9位数据位)

工作电源：DC：12V（±10%）

工作温度：  -40℃~+80℃(工业级)；

工作湿度：10%～90%相对湿度,无冷凝

外形尺寸：85mm×58mm[不含安装片]×19mm (不包括天线接头)。

参数配置：

  KYL-320H常用参数主要有：串口波特率与校验，信道与频率。这些参数均可通过我公司设置软件进行设置。用户在使用

过程中也可根据我公司协议动态更改这些参数。空中速率大于串口速率时，一帧可传无限大数据，空中速率小于或等于串口速

率时，一帧最多可传255字节。空中速率越高时传输距离会越近。



两台KYL-320H在使用时必需将参数配置如下（我公司出厂时一般会根据用户需求配好参数）：

1．两电台信道（即频率）一致；

2．两电台空中波特率一致；

3．两模块串口波特率及校验与所接设备或电脑一致。

软件简单操作（详见《软件操作说明》）：

进入模块设置软件后，打开连接模块的串口；

单击“文件中的读电台”,检测成功后，单击“读参数”,即可读出模块本来的参数，选择相应的参数，

单击“设置”即可设置成功。

注意事项

1、为达到最好的通讯效果，请尽量使用纹波系数较小的电源，电源的最大电流应该大于模块最

大电流的1.5倍。

2、TTL、RS-485、RS-232三种接口只能选其一。

3、传输数率分为：接口数率：用户可通过KYLPRO.exe PC软件更改;空中数率：空中数率需要

用户在定货时说明。

4、当接口SLEEP 为低时，模块将进入休眠模式。在此模式下，将不能进行数据的收发。当SLEEP

为高或悬空时150mS后，模块进入工作状态。（如不需要休眠功能，此脚悬空）

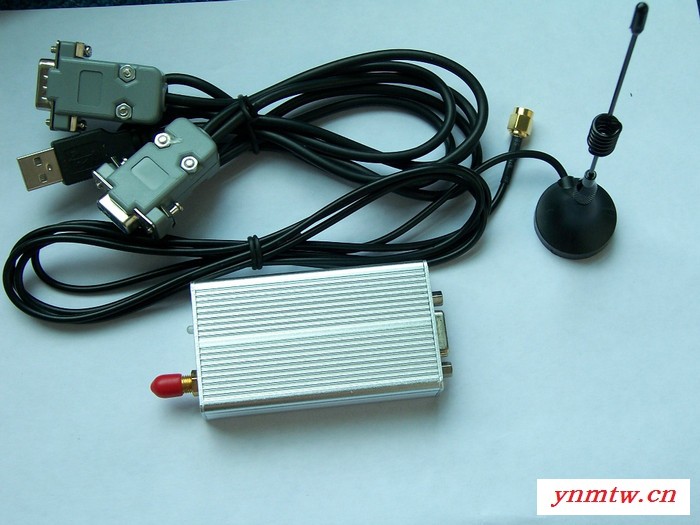

包装配件

1、标准配件

1、 KYL-320H数传电台一只。

2、 相对应接口的数据线一条。

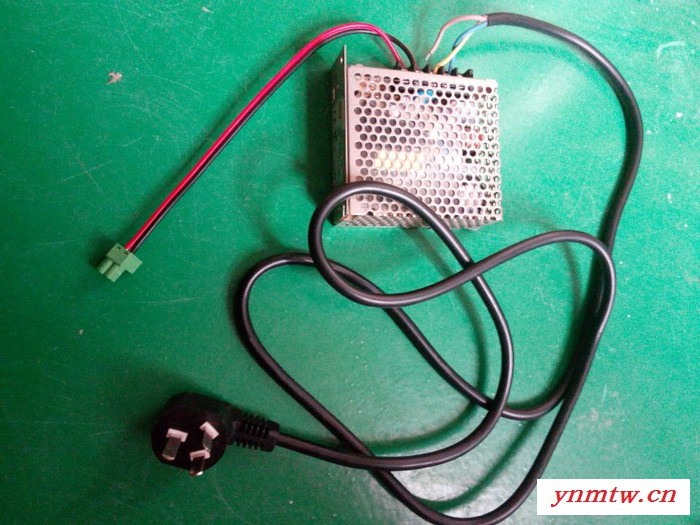

3、 电源线一条。

4、 小吸盘天线一只



2、可选配件

1、 RS-232接口编程连接线。（方便用户通过电脑的232接口对模块参数进行设置）

2、 USB接口编程联接线。（方便用户通过电脑的USB接口对模块参数进行设置）

3、 数据传输测试设备。（方便用户在选型或实际使用中对模块进行测试）

4、 可选天线。（用户可跟据自己的实际使用情况，选择适合自己的天线，使通讯效果达到最佳）

图：可选配件
