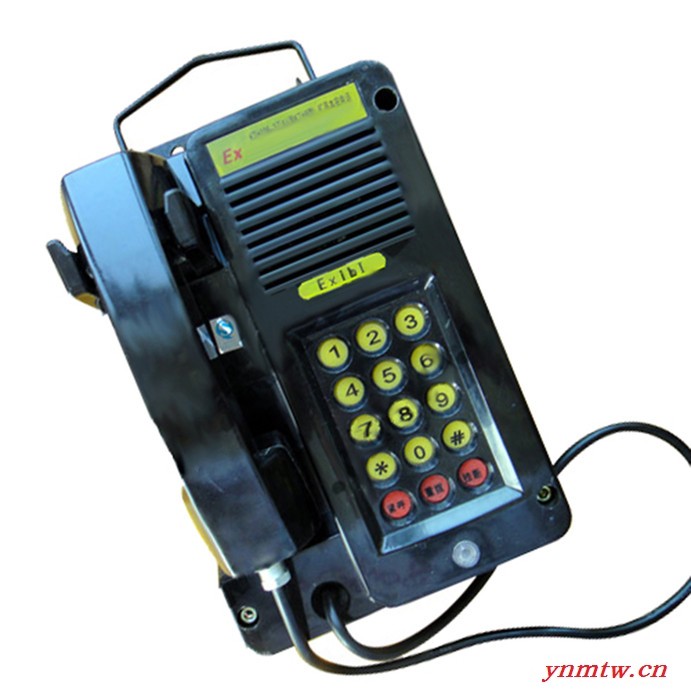

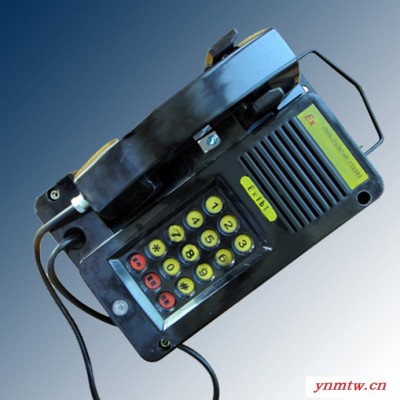

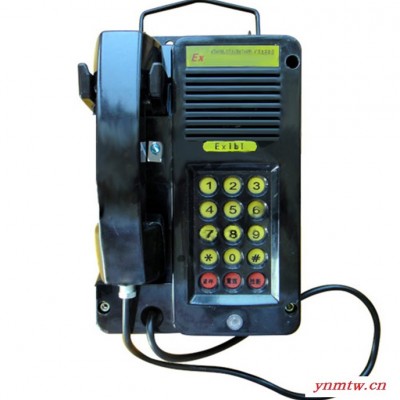

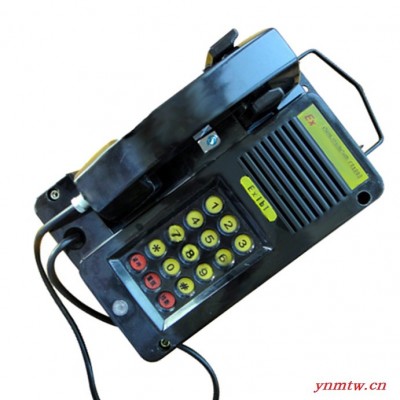

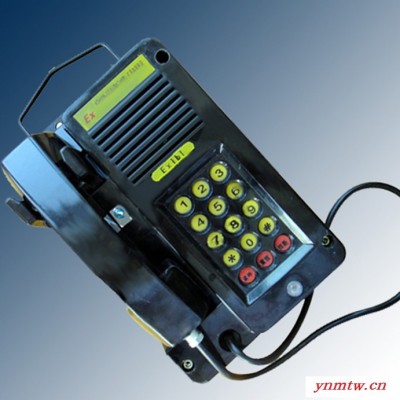

恒泰安防HT-1 矿用本安型电话机 KTH106-3Z(B)矿用本安型电话机

一、概述

1、KTH106-3Z(B)矿用本安型电话机（以下简称“电话机”）是一种适应矿山井下严酷条件下使

用的电话机，其外壳选用阻燃抗静电DMC工程模塑料压塑成型，坚固耐用，电路采用现代集成化电路

设计，是一种符合煤矿防爆要求的新颖的防爆通讯产品。

2、电话机与KTA131一般兼矿用本安型电话耦合器组合后根据与耦合器输入端相适应的交换机、调

度程控交换机配套，组成本质安全防爆通讯系统。

3、电话机以GB3836.1-2010、GB3836.4-2010 、MT209-1990等标准的部分条款为设计依据，防

爆等级：ExibI Mb，防护等级可达IP65。具有防水防尘功能。

4、电话机主要用在有甲烷和煤尘混合物但无足以破坏金属及绝缘物的腐蚀性气体和蒸汽的环境中。

5. 键盘为全密封带夜光轻触按键，并设有有紧急呼叫，重拨按键。具备双音频发号功能。振铃声

光显示。

6.电话机内电路采用通用集成电路，具有发号准确、通话清晰、工作稳定等优点。并适合在

环境噪声不大于75dB的工作场所下中使用。

三、防爆通讯系统安装形式：

本产品的关联设备为KTA131一般兼矿用本安型电话耦合器

四、功能与特征：

1、电话机为双音频发号与具有紧呼功能，安装特征为座挂双用式。

2、电话机的发号电平、发送接收当量均可调，紧呼号可调，出厂设置为“#” 键。

3、通讯距离≤10km, 线缆型号规格为：线缆型号规格为MHYV1*2*7/0.37。

4、电话机机外形尺寸：342（带挂钩）×190×131

5、重量: 约3.5kg

6、外壳选用阻燃抗静电DMC工程模塑料压塑成型，坚固耐压，采用耐酸橡胶注型而成密封圈，防水防尘性能更优越。
五、主要技术指数
1、本安参数:

2、通话频率300～3400Hz
3、振铃声级≥80dB
4、电声特性：

5、双音频发号与紧呼 a、发号频率：（见表3） （表3）
b、频率偏移≤1.5％
c、信号电平 低频群：-9dBm±3dB
高频群：-7dBm±3dB
频率组合中，高频分量电平应比低频分量电平高2±1dB
六、电话机功能使用说明
1、KTH106-3Z(B)型煤矿用本质安全型电话机安装在易燃易爆场合，中间必须加接KTA型电话用安全耦合器。
2、接听电话：听到电话铃声后，摘机即可与对方通
3、拨号呼叫：
a.摘机听到拨号音后，拨对方电话号码，如听到忙音，先挂机，稍后再摘机按一下“重拨”键即可。
b.如被叫方是总机下的分机，摘机，先拨总机号，接着拨“挂断”键，再接下去拨分机号，遇忙挂机，稍候摘机再按一次“重拨”键。
4、紧呼操作：
a.紧呼号设定：话机出厂时设定为“#”，如调度机的紧呼号不是“#”，须重新设定；先要搞清调动交换机的紧呼号码，如“5”，再从本说明书表3查得“5”的行列号是R2、C2；打开话机后盖，将话机线路板上CZ2插件上的俩短接插片分别移至R2、C2的位置上即可。
b.紧急呼叫：摘机（即拿起话筒），按下“紧呼”按钮。
5、发送（S）、接收（R）以及双音频（TONE）调节，上述三项均可做大小调节，打开话 机背面小盖，能看到印刷版上标有 、 、及 的地方，其上方有短接插片、将插片插在“ ”标记的左端为信号小，插在“ ”标记的右边为信号大。
七、简易故障排除方法

经过上述方法尚未排除故障，请与生产厂方联系，购买零部件进行维修或者购买生产厂的合格模块进行更换。
八、使用及贮运环境条件：
1、使用环境温度：-5℃～+40℃
2、使用环境相对湿度：≤95%（25℃时）
3、使用环境大气压力：80～106Kpa
4、使用环境卫生噪声：≤65dB(A)

5、贮运温度：-40℃～+60℃

6、贮运振动：加速度50m/s2

7、贮运冲击：峰值加速度500m/s2
