| 电机功率 | 257 |
|---|---|
| 配套动力 | 269 |
| 用途 | 矿用 |
| 品牌 | 恒泰安防 |
| 型号 | HT-1 |
| 加工定制 | 是 |
一、概述

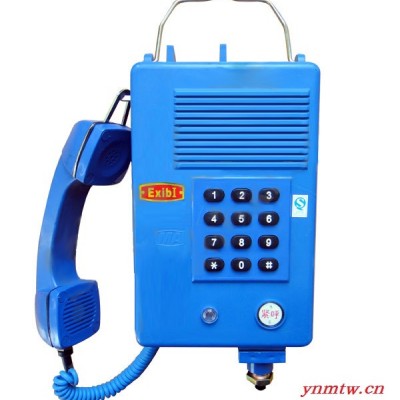

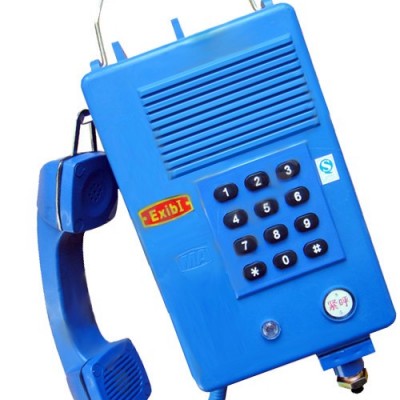

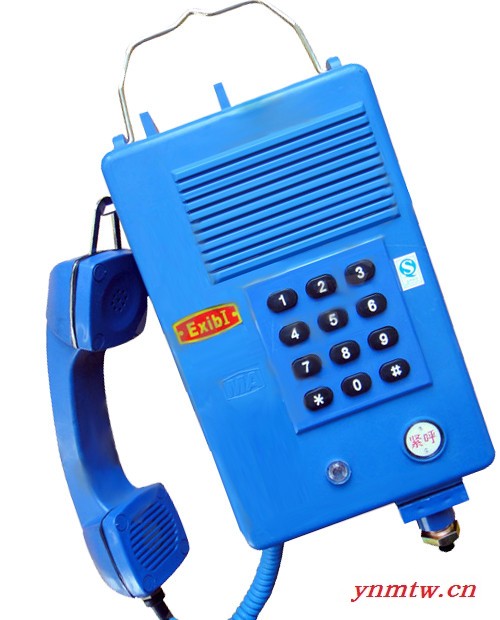

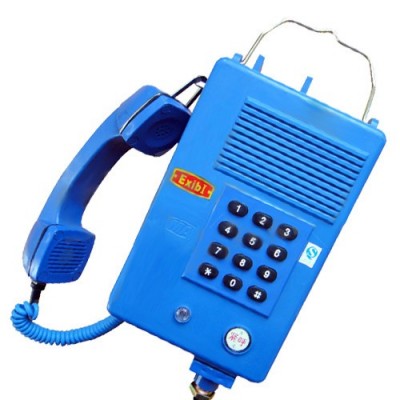

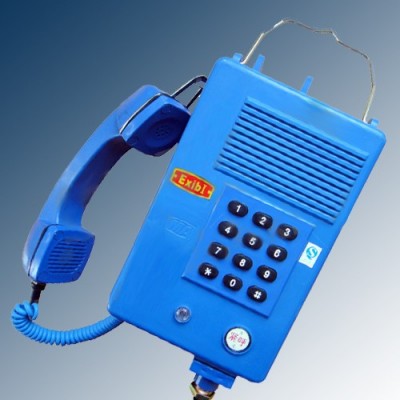

1、 KTH106-3Z型矿用本质安全型自动电话机是按Q001-2007标准生产的，其外壳选用阻燃抗静电ABS
工程塑料注塑成型，坚固耐用，电路采用现代集成化电路设计而成的新颖的防爆通讯产品。以下简称“电话机”。
2、电话机通过HDK型电话耦合器与交换机、调度程控交换机配套，组成本质安全防爆通讯系统。
3、电话机以GB3836.1-2000《气体环境用电气设备：通用要求》、GB3836.4-2000《气
体环境用电气设备：本质安全型“i”》和《MT/T289-1992煤矿本质安全型供电、自动电话机通用技
术条件》的部分条款为设计依据，防爆等级：ExibⅠ防护等级为：IP54。具有防水防尘功能。
4、电话机主要用在有气体但无足以破坏金属及绝缘的腐蚀性气体和蒸汽的环境中。
四、功能与特征：
1、电话机为双音频与紧呼，安装特征为挂式机。挂式机外形尺寸：280*220*90
2、通讯距离≤10km，线缆型号规格为MHYV1*2*7/0.37。
3、重量1.7kg
4、外壳选用阻燃抗静电ABS工程塑料注型，坚固耐压，采用耐酸橡胶注型而成密封圈，防水防尘性能更优越。
五、主要技术参数
1、本安参数
| 参数 | 项目 |
| M高输入电压 | DC60V |
| M大输入电流 | 20mA |
| M高铃流电压 | AC56V |
| M大铃流电流 | 10mA |
3、通话频率300-3400HZ
4、振铃声级≥80dB
5、电声特性
| 矿用仿真线长度 | 0km | 5km | 10km |
| 发送响度评定值（SLR） | ≥2 | ≤15 | ≤18 |
| 接收响度评定值（RLR） | ≥-8 | ≤2 | ≤2 |
| 侧音压掩蔽评定值（STMR） | ≥3 | ≥8 | ≥5 |
6、双音频发号与紧呼
a、发号频率：Hz
b、频率偏移≤1.5%。
c、信号电平
低频群：-9dBm±3dB
高频群：-7dBm±3dB
频率组合中，高频分量电平应比低频分量电平高2±1dB
六、电话机功能使用说明
1、KTH106-3Z型煤矿用本质安全型电话机安装在易燃易爆场合，中间必须加接HDK型电话用安全耦合器。
2、紧呼键操作方法；
可以先按紧呼键后摘机或者先摘机后再按紧呼键即可直接与调度强或者抢险队联系。
3、挂式机在安装时需保持一定的上方向倾斜以保持挂职机可靠使用方便。
七、简易故障排除方法
| 故障现象 | 检查 | 故障排除 |
| 无声 | 1、检查连线是否牢固 | 连接重接好 |
| 只能接听不能发号 | 检查发号方式与交换机 | 话机发号方式与交换机接收方式一致即可 |
| 无振铃声 | 检查安全耦合器是否接反 | 耦合器接反给予更正 |
| 杂音很大 | 1、检查线路是否有生锈现象 | 清除生锈或更换线路更换接线盒 |
经上述方法尚未排除故障，请与生产厂方联系，购买零部件进行维修或者购买厂合格模块更换即可。
八、使用及贮运环境条件：
1、环境温度：-5℃-+40℃；
2、相对温度：≤95%（+25℃时）
3、大气压力：≤80-106kpa
4、使用环境卫生噪声：≤65dB(A)
5、贮运温度：-40℃-+60℃
6、贮运振动：加速度50m/s2
7、贮运冲击：峰值加加速500m/s2
