| 电机功率 | 2.5w |
|---|---|
| 配套动力 | 电驱 |
| 用途 | 矿用 |
| 品牌 | 恒泰 |
| 型号 | KTH106-1Z(A) |
| 加工定制 | 是 |
一、使用范围

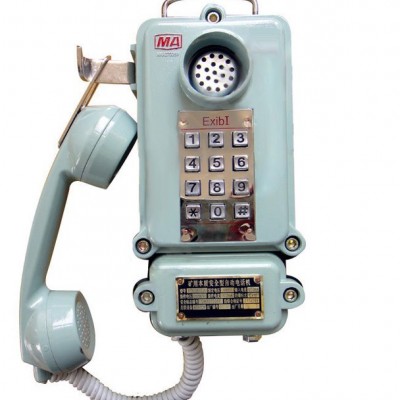

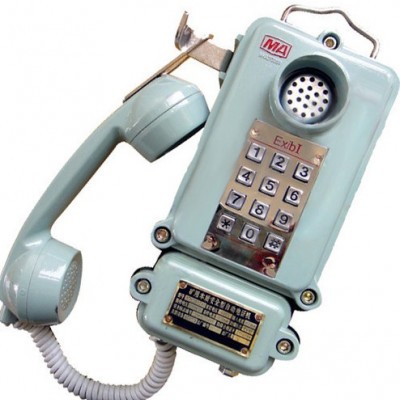

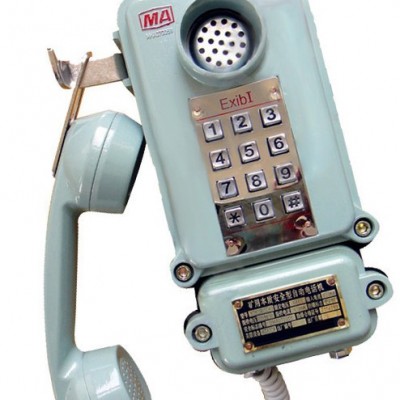

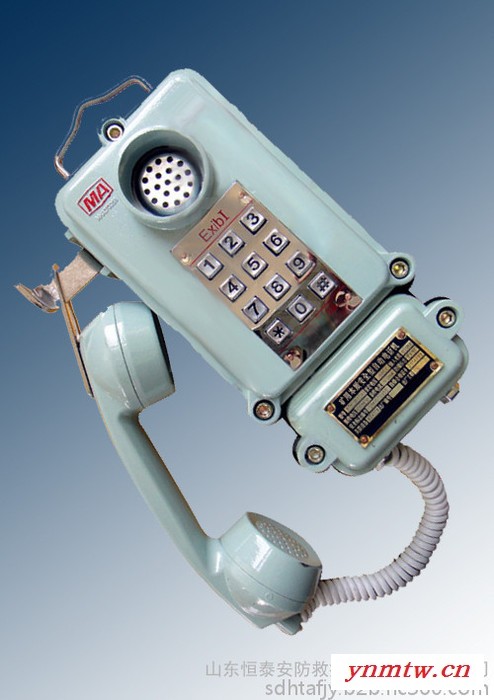

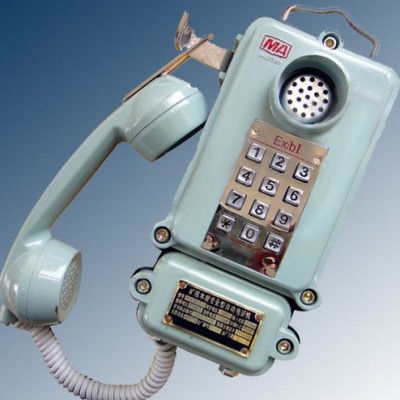

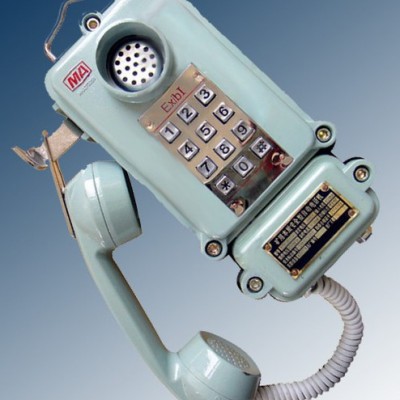

KTH106-1Z 型矿用本质安全型自动电话机是根据Q/HX001-2007标准生产的。为脉冲与双音频兼容电
话机，与关联设备HDK矿用电话耦合器及输出信号符合要求的调度台或交换机可组成煤矿安全通讯系
统网。可广泛使用于具有气体的环境中。其防爆标志为“ExibⅠ”。
三、主要特点
1、本电话机壳为铝合金，外型美观，机械强度高。
2、采用国内新型按键号盘。
3、电话机内电路采用国际通用集成电路，具有发号准确，通话清晰，工作稳定等优点。
4、具备双音频发号兼脉冲发号功能（出厂时一般开关置于双音频）。
5、整机具有防震、防潮、体积小、重量轻、坚固、耐用、维修方便等特点。
四、主要技术参数
1、使用条件
环境温度：-10℃-+40℃；
相对温度：≤95%（+25℃时）
大气压力：（86-106）kpa
关联设备：HDK耦合器
2、本安参数见表1：
表1
| 参数 | 项目 |
| M高输入电压 | DC60V |
| M大输入电流 | 30mA |
| M高铃流电压 | AC56V |
| M大铃流电流 | 10mA |
3、电声指标见表2：
表2
| 矿用仿真线长度 | 0km | 5km | 10km |
| 发送响度评定值（SLR） | ≥2 | ≤15 | ≤18 |
| 接收响度评定值（RLR） | ≥-8 | ≤2 | ≤2 |
| 侧音压掩蔽评定值（STMR） | ≥3 | ≥8 | ≥5 |
振铃声级：≥80dB。
脉冲断续比：1.6±0.2:1
脉冲速率：10±1次/秒
频率误差≤1.5%。
低频群电平：-9dBm±3dB
高频群电平：-7dBm±3dB
频率组合中，高频分量电平应比低频分量电平高2±1dB
4、外形尺寸mm：112×290×122
5、整机重量：2.5kg
6、通讯距离：≤10km，线缆型号规格为MHYV1*2*7/0.37。
五、使用说明
1、将电话机的输入线接至HDK型耦全器输出端（耦合器应位于安全区）而耦合器输入端接与其输入
信号相符合的调度台或交换机即可。
2、当调度台或交换机信号制式为脉冲信号时，把话机打开，把开关“于脉冲”位。
3、摘机后听到拨号音即可拨号，当被叫占线，可先挂机，再摘机重新拨号即可。
六、使用注意事项
1、避免电话机强烈震动，冲击和水淋。
2、电话机在检修时，不得改变电路元件规格与型号，否则将破坏防爆性能。
3、本电话机只允许与HDK型耦合器使用，禁止与其它关联设备作用。
4、本电话机配接的用户线路应满足下列要求：
用户线环阻≤1kΩ
线间漏电电阻≤20kΩ
分布电容≤0.1μF/km
分布电感≤1mH/km
