报警音量 | 54 |
---|---|
材质 | 亚克力 |
产地 | 山东 |
尺寸(长×宽×高) | 560*430*430mm(H*W*D) |
工作电流 | 200(A) |
工作电压 | 24V |
环境湿度 | 64 |
环境温度 | 34 |
闪光频率 | 5 |
线制 | 57 |
品牌 | 润煤 |
型号 | KXH0.2(0.6)/127(36)(原型号KXH-1型) |
配接方式 | 3 |

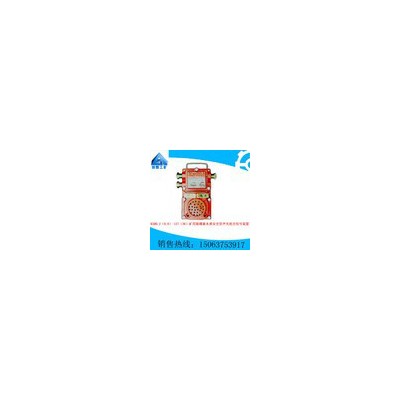

KXH0.2(0.6)/127(36)(原型号KXH-1型)矿用隔爆兼本质安全型声光组合信号装置
KXH0.2(0.6)/127(36)(原型号KXH-1型)矿用隔爆兼本质安全型声光组合信号装置,主要用于煤矿井下含有煤尘及**性气体的工作场所。电源电压为127V、36V两种。通过电源连线实现载波对讲通讯。由矿用防潮扬声器和高亮发光二极管实现声光信号。
该产品集打点按钮、防爆灯、防爆电铃、三通接线盒为一体,隔爆接线腔内设打点按钮,并有三个出线口,取代了打点按钮和三通接线盒,用高亮发光二极管和矿用防潮扬声器取代了防爆灯和隔爆电铃。
1、信号发送:按下本台隔爆腔内的打点发送按钮,可向本台和联机的各台发出音频联络信号(打点)。
2、信号接收:联机各台可通过电源线载波接受任一台发送的信号,通过扬声器发出>85dB声响信号,并通过发光二极管发出在30米以内可见的光信号。
3、单工对讲:本装置在不改变现有煤矿隔爆型信号装置和电源接线方式的情况下,各台通过电源线载波实现单工对讲通讯功能。
工作原理:
1、发送声光信号功能
如图所示,A#、B#为电源接线柱,C#为信号联络接线柱。按下打点按钮,所有联机各台C#与B#接线柱通过光耦构成电源回路。集成块IC1得电工作,发出声音信号送给扬声器并使LED点亮,并通过电源线发送200kHz载波声光信号。
2、受话功能:
受话集成块IC3的电源通过变压器B1获得,在没有按下通话按钮时,受话集成块IC3有电,其它台发送的声光信号经电源载波,通过变压器B2的线圈L和L3耦合,L3感应到的音频信号,经IC放大后送给扬声器Y实现受话功能。
3、单工通讯功能:
按下通话按钮,IC2得电,声音经话筒MC送入IC2。放大后的音频信号,通过变压器B2的L2和L1耦合,L1线圈感应到的音频信号,通过电源线载波,发送到其它各台,实现单工通讯功能。
使用:
1、送信号(打点):按下信号按钮,本台及联机的各台同时发出声光信号。
2、通话:按下通话按钮,对着话筒发送语言,其它各受话方可听到本台发送的声音。松开通话按钮,可接受其它各台发送来的声音。
