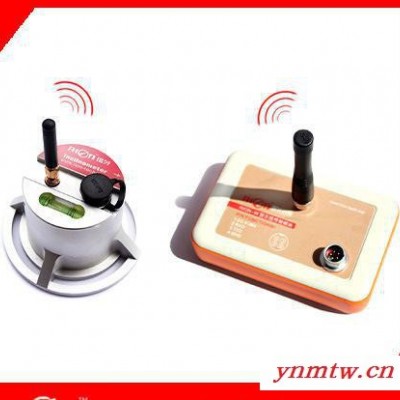

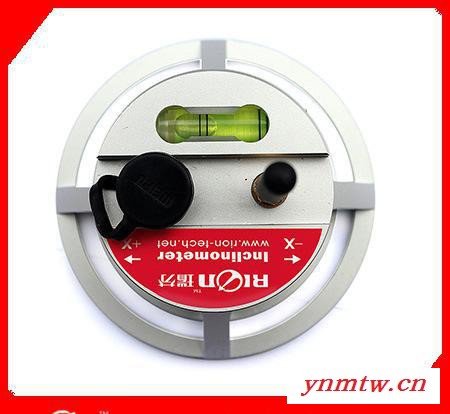

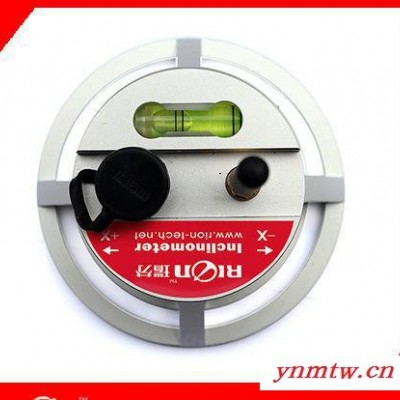

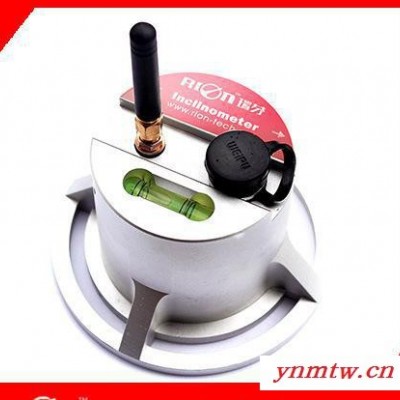

ACA6100W 全温补高精度单轴360度安装型无线倾角仪 无线远程系统

 产品介绍

ACA6100W是RION公司针对高精度360°测量应用行业开发的大量程高精度、无线倾角仪，众所周知，所有非接触式MEMS倾角仪如果测量量程太大，精度则无法保证，有些行业测量实际只需很小的角度，但由于对安装角度的不可预知或安装角度比较大，这样**会牺牲精度来迁**安装，为改善这种现状，我司针对性开发此款倾角仪，在360度任意位置可以安装，参考水平泡，将安装位置调到水平零度附近，再进行测量使用，这样既可以大角度安装又可高精度测量。 ACA6100W是一款全温补高精度双轴倾角仪，高精度保证测量范围±15°，在±5°可保证精度0.005°，高分辨率0.0005°。输出接口RS485、RS232、RS485，无线采用ISM全波段工作频率，符合全球ISM频段通讯标准，无需申请频点。载频在400-480MHZ以内。在可视空旷区域通讯距离可达200米，我司另可配售无线采集卡和专业的多通道同时演示软件，可以同时采集多个倾角仪然后通过打包将数据以数字型号形式传输给后台管理。

ACA6100W具有卓越的系统集成性，安装便捷，只需用螺丝将传感器固定在被测的物体表面，即可自动计算出物体的水平夹角，使用简单。抗外界电磁干扰能力强、承受冲击震动能力强，在国内同行产品中是具有**的竞争优势。

主要特性

●单轴倾角测量                ●量程±1～±15°可选         ●尺寸：L92×W48×H36mm

●DC 9～36V宽电压输入       ●宽温工作-40～+85℃               ●分辨率0.0005°

●IP67防护等级                     ●高抗振性能>2000g                  ●防水航空插头

●输出方式RS232、RS485、RS422、TTL、CAN 2.0B、无线可选

产品应用

●地铁隧道下沉监控                 ●桥梁与大垻监测        ●机械手关节控制

●医疗设备角度控制        ●地下钻机姿态导航      ●铁路轨距尺、轨距仪测平

●精密机床水平控制              ●地质设备倾斜监测      ●定向卫星通讯天线的俯仰角测量

产品尺寸图

产品安装方向

安装时应保持传感器安装面与被测目标面平行，并减少动态和加速度对传感器的影响。本产品可水平安装也可以垂直安装（垂直安装选型只可适用单轴），安装方式请参考下面示意图：
