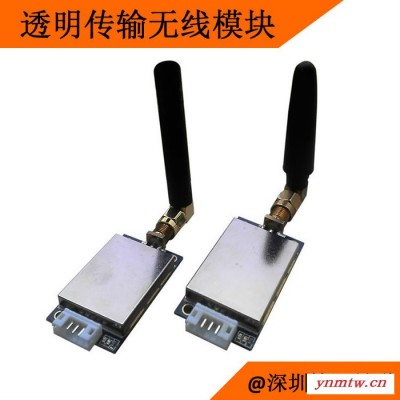

捷迅易联YL-100IL远距离代替有线TTL/232/485接口433M单片机通讯无线数传模块

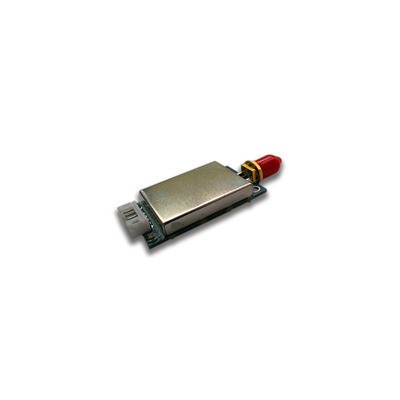

YL-100IL是我公司推出的100mW微功率串口无线数传模块。基于Si4432无线方案，GFSK调制方式，半双工通讯。内有单片机自带收发程序，用户无需自己编程，即可实现数据透传（所发即所收），不改变**和协议。支持1200~115200等常用的波特率，有TTLRS232RS485等多种通讯接口选择，亦可转成USB接口，支持8N1/8E1/8O1三种数据格式。

模块是全向广播的，只要在通讯范围内，均可轻松实现点对点、一对多、多点组网等多种通讯应用。通过上位机软件或者单片机命令，都可以灵活配置无线模块的频率、信道、功率级别、串口/空中速率、串口校验方式等基本参数。

模块具有体积小、接收灵敏度高、抗干扰能力强、功耗小、距离远、传输速度快等优点，使用简单方便，非常适合各类串口设备代替有线通讯。

通讯示意

技术规格

?  通讯距离：开阔地1km；

?  调制方式：GFSK（高斯频移键控），抗干扰能力强；

?  工作频率：433MHz，国内通用频段，免申请；

?  通讯信道：32个信道可选；

?  通讯模式：半双工透明传输，发射接收自动切换，所发即所得；

?  工作电压：3.3~5V；

?  发射功率**大20dBm，7级可调；

?  接收灵敏度：-121dBm@1.2kbps；

?  通讯接口：TTL/RS232/RS485可选

?  空中速率：可选1200/2400/4800/9600/19200/38400/57600/115200bps；

?  串口速率：可选1200/2400/4800/9600/19200/38400/57600/115200bps；

?  数据格式：8N1/8E1/8O1；

?  发射电流：100mA（20dBm），功率调低时电流下降；

?  接收电流：30mA；

?  适应环境：-40~+80℃，无冷凝；

封装规格

尺寸结构PCB文件下载：//www.rf-module.cn/updow/2016227113442367.rar

管脚定义

接线方法

以上为模块的初步简介，如需进一步了解请查阅公司网站或与相关技术人员联系。欢迎广大厂家联系，公司热情邀请您的合作，竭诚为您服务！
