4-20ma流量计信号无线采集传输到DCS主控室 点对点模拟量无线采集装置4发1收 分散点区域信号无线传输

山西大同国电电厂分布流量计信号无线采集至DCS室

★ 特别声明：文章及方案图片皆为原创，如有雷同，纯属抄袭。

■ 企业简介

国电电力大同第二发电厂是国电电力发展股份有限公司全资拥有的特大型发电企业，是“六五”期间为发挥山西的能源优势、充分利用大同地区丰富的煤炭资源，缓解北京地区用电紧张局面而兴建的重点建设工程项目。一期工程于1978年10月14日破土动工，1984年6月30日1号机组投产发电，到1988年11月25日一期工程全部完工，共安装六台国产20万千瓦发电机组，总装机容量120万千瓦，年发电量70亿千瓦时以上。

西安达泰电子，无线通讯，工业无线通讯，无线plc，达泰电子，无线收发模块，工厂改造成功案例，无线模拟量传输

■ 客户需求

用户欲将电厂内4个区域共16路流量计信号传入约2公里以外的DCS系统中并在无纸记录仪上显示数据。由于厂区面积较大，厂房较多，若采用有线方式施工成本高，周期长，故考虑采用无线通讯的方式完成四个分散区域模拟量数据的无线传输。

西安达泰电子，无线通讯，工业无线通讯，无线plc，达泰电子，无线收发模块，工厂改造成功案例，无线模拟量传输

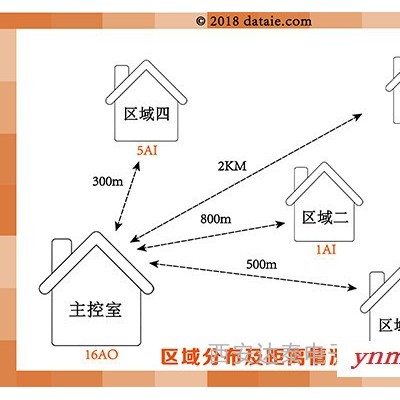

每个区域距离主控室的直线距离及传输信号路数如下图所示 ▼

区域一：距离主控制室很远的一个点约2KM，此处有6路流量计信号需要传输；
区域二：距离主控制室约800米，此处有1路流量计信号需要传输；
区域三：距离主控室约500米，此处有4路流量计信号需要传输；
区域四：距离主控室约300米，此处有5路流量计信号需要传输。

西安达泰电子，无线通讯，工业无线通讯，无线plc，达泰电子，无线收发模块，工厂改造成功案例，无线模拟量传输

■ 【西安达泰电子提供】无线解决方案

根据现场情况，PLC无线通讯团队决定采用DTD110FEY无线模拟量传输装置共5台来完成用户所提需求。区域一、区域二、区域三和区域四分别安装一台DTD110FEY-T无线模拟量发射装置；主控室内安装一台DTD110FEY-R无线模拟量接收装置。完成四个区域到主控室的模拟量信号四发一收无线采集传输工作。

无线通讯方案示意图 ▼

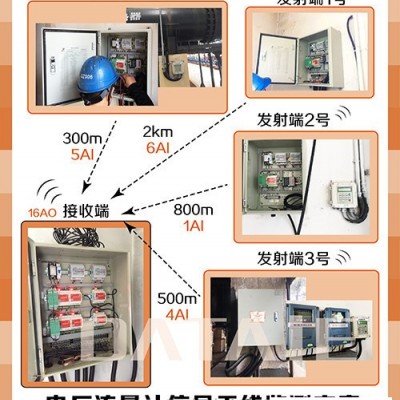

接收端环境示意图 ▼

西安达泰电子，无线通讯，工业无线通讯，无线plc，达泰电子，无线收发模块，工厂改造成功案例，无线模拟量传输

■ 无线通讯方案的好处

1. 节能环保：功耗小，节能省电。

2. 高效：省去布线施工时间，插电即用

3. 可靠：达泰电子专注工业无线通讯领域16年。生产的产品通过ISO9001质量产品体系认证

4. 简单：不需要二次开发；后期基本不需要维护

5. 节省成本：没有运行费用，传输距离大于10公里

6. 完备的售后服务： 具有16年工业现场调试经验的无线通讯团队，为产品提供可靠的技术支持与售后服务。

西安达泰电子，无线通讯，工业无线通讯，无线plc，达泰电子，无线收发模块，工厂改造成功案例，无线模拟量传输

■ 产品介绍

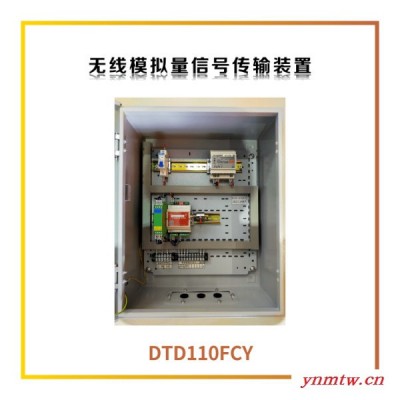

   ◆ 达泰1系无线模拟量传输装置-DTD110FEY

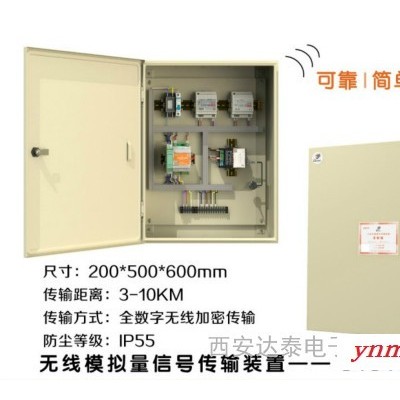

 达泰1系无线模拟量传输装置-DTD110FEY，可直接替代有线模拟量信号传输方式，实现4-20mA或0-5V电压信号的点对点无线传输功能。无线装置无需编程，运用全数字无线加密传输方式保证数据安全可靠，传输距离在3-10公里，后期无运行费用，配置防雨机箱，防护等级IP45。无线通讯装置发射端能 够提供1-8路模拟信号输入，可以直接连接变送器，传感器，PLC等设备；接收端能够提供1-8路模拟信号输入，可以直接连接数显表，DCS，PLC等设备，发射端与接收端成套使用。在使用时，外接220V电源并接入对应信号线即可实现模拟量信号的无线通讯。

· 供电电源：220VAC；

· 传输方式：全数字无线加密方式；

· 抗干扰能力：内部集成工业级高抗干扰EMI单元；

· 规格尺寸：200*500*600mm；

· 材质：冷轧钢板；

· 防尘等级：IP45

西安达泰电子，无线通讯，工业无线通讯，无线plc，达泰电子，无线收发模块，工厂改造成功案例，无线模拟量传输

■ 成功案例

? 北京同方洁净技术有限公司,一主两从，2013
? 西安渭河电厂，堆取料机无线监测，2公里，2014
? 国电怀安热电厂，电脑与多个仪表无线通讯，5公里，2014
? 国电福州江阴发电厂，卸料车和PLC无线通讯，200米，2014
? 大唐株洲热电厂，仪表信号无线通讯，1公里，2014
? 汉江集团丹江口电化有限责任公司，江河发电流量监测，2公里
? 中国东方电气集团有限公司，两台PLC之间的无线传输，1公里
? 贵州省黔西中水发电厂，分散式机械故障监测，500米
? 滨州魏桥电厂，卸料车和PLC的无线通讯，3Km，2015
? 内蒙古兆益电力工程有限责任公司，水塔水位监测1发2收，2公里
? 重庆大唐国际彭水水电开发有限公司，开关量信号无线通讯，500米，2015
? 湖南益阳电厂，泵房到控制室混合信号双向传输，500米，2016
? 印度某电厂项目，水池液位信号检测，3公里，2016
? 宝钢集团余能电厂，分布机组转炉煤气流量监测，1公里
? 华润电力贺州分公司，电力仪表到DCS系统，2公里，2016
? 华润电力投资有限公司河北沧州分公司，卸料车PLC之间无线通讯，2016
? 华能临沂发电有限公司，蓄水池无线控制水泵启停，3公里
? 广东云浮发电厂，厂内水池水位监测，500米
? 山西大唐国际临汾热电厂，现场仪表信号到PLC采集，50米，2017
? 国华徐州电厂，无线控制水泵，800米，2017
? 华润电力湖北宜城分公司，多点信号传到DCS系统，2公里，2017
? 兴义黄泥河发电有限责任公司，水池液位模拟量信号无线传输，200米，2017
? 华能桂林电厂，卸料车和PLC的无线通讯，3公里，2017
? 中源水务有限公司西部分公司，水池水位测控太阳能供电装置，6公里，2018
? 福建龙岩水电站，水库液位信号到PC机，5KM，2018
? 辽宁辽河油田，井口模拟信号和开关信号无线采集传输电脑，8公里，2018
? 湖南美景环保科技，水力发电站水库液位传电脑，2018
? 中国国电第二发电厂，厂区模拟量4发1收，2公里，2018
