| 提升能力 | 30 |
|---|---|
| 外形尺寸 | 3800*1530*840mm |
| 用途 | 载人 |
| 重量 | 1500KG |
| 品牌 | 鑫煤 |
| 型号 | xm |

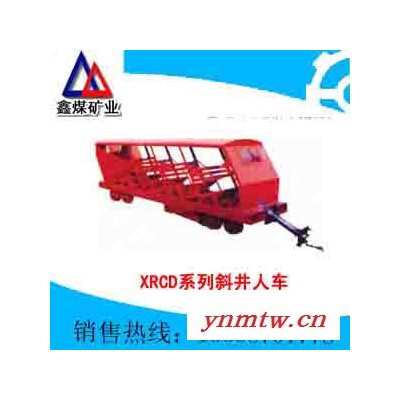

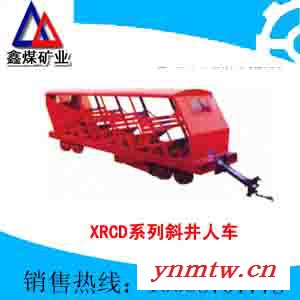

XRCD系列斜井人车
XRCD型插爪式斜井人车，牵引、支援、连动设在一中心线上，统一为球连杆机构，使列车的连接间隙控制在滑动公差之内。手动装置用钢丝绳连接，通过弯道灵活。转向架内设橡胶缓冲弹簧，乘坐舒适。
技 术 数 据 | |||||||
| XRC6-6/3D | XRC8-6/3D | XRC10-6/6DS | XRC10-6/6DW | XRC15-6/6DS | XRC15-6/6DW | |
**大牵引力KN | 30 | 60 | |||||
**大速度M/S | 3 | 4 | |||||
巷道倾斜角度 | 6-30° | ||||||
弯道 半径 | 水平方向m | 12 | |||||
垂直方向m | 12 | ||||||
转向架中心距m | 1.25 | 3.2 | |||||
轨距m | 0.6 | ||||||
载人数位 | 6 | 8 | 10 | 10 | 15 | 15 | |
净重 | 头车 kg | 1100 | 1215 | 1495 | ? | 1595 | ? |
尾车 kg | 1113 | 1213 | ? | 1517 | ? | 1617 | |
外 形 尺 寸 | 长 m | 3.621 | 3.84 | 5.021 | 5.24 | 5.021 | 5.24 |
宽 m | 1.01 | 1.01 | 1.024 | 1.024 | 1.2 | 1.2 | |
高 m | 1.474 | 1.474 | 1.474 | 1.474 | 1.474 | 1.474 | |
