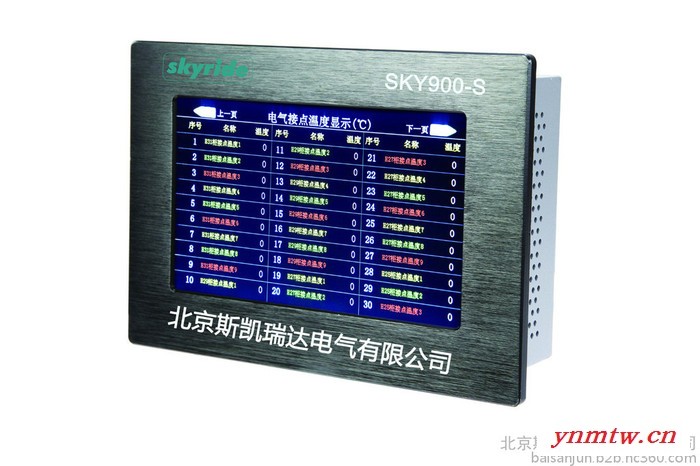

北京斯凯瑞达SKY900-S 无线测温系统显示终端

第一部分：Skyride9000无线电气接点测温系统中所使用的测温产品基本应用及其优势

1．SKY910无线电气接点测温装置结构组成

接收模块（采集器）                                     发射模块（传感器）

2．关于我司SKY910无线测温装置与其他测温方式的比较

•    (1)普通测温
    常规的热电偶、热电阻、半导体温度传感器等测温方式，需要金属导线传输信号，绝缘性能不能保证。SKY910无线测温装置具有优异的绝缘性能，能够隔离开关柜的高压，因此能够直接安装到开关柜内的高压触点上，准确测量高压触点的运行温度。
(2)红外测温
    红外成像仪无法透过柜门测量内部设备，开关柜运行时必须关闭柜门，导致红外方式无法测量。即使安装在内部,红外测温对安装位置要求很高,一般难以满足. SKY910无线测温装置温度传感器直接安装到带电物体的表面，可

•    在封闭的柜体内直接测量设备温度后，以无线方式传出。

•    (3)光纤测温
    光纤式温度测温仪采用光纤传递信号，其温度传感器安装在带电物体的表面，测温仪与温度传感器间用光纤连接。光纤具有易折，易断、不耐高温。积累灰尘后易使绝缘性降低，且在柜内布线难度较大，造价高。SKY910无线测温装置没有复杂的引线，完全绝缘，造价低廉。

3．  测温产品特点

•    电气接点测温是指对高低压开关柜触头、母排、电缆搭接接头等易发热部位进行温度监测。（其原理及特点是：接触式检测、无线射频传输、测温精确、安全、安装简单、方便）。

•    自动监测：      能在线自动检测高、低压柜内关键点的温度，并将所有数据信息上传至温度监测显示仪，也可通过串口传至后台计算机显示，这是传统的人工巡检方式无法做到的

•    多点温度监测：       每台温度监测显示仪可同时监测多达12个点的温度数据采集，满足现场需求

•    温度过高报警：       可根据现场情况设定报警值，当检测到某点温度值越限时，温度监测显示仪发出报警信号，并将报警信息上传至上位机，实用、方便、快捷；

•    温度无线传输：      采用先进成熟的无线通讯技术，温度采集模块无线传输数据，测量点与接收点完全电气隔离，可安全采集高压侧关键点的温度；

•    安装维护方便：       保证使用距离情况下，采用超低功耗设计，传感器使用电池供电，电池供电时间为3年，可更换。

4．我公司电气接点测温产品的特点

•    采用最新的无线射频通信技术，抗干扰能力强，传输距离更远；

•    支持多点测温（每台接收主机最多可接收45个点），分布式安装；

•    安装方式灵活多样，可根据用户需求量身订做（分体式安装、无线式接收、改造方便）

•    主机电源DC/AC 85～264V交直流供电均可，可以在电压波动较大的场合放心使用；

•    •测温点表带式安装，简单牢固，采用防阻燃材料，防火等级B1，耐高温、氧化、腐蚀，电路精心设计，低功耗供电，电池可使用5年；结合计算机网络通信、数据库管理等先进技术开发了“配变电设备实时温度监测系统”，可对各重要位置的表面温度进行连续不断地监视和统计分析，当温度升高达到限定温度或出现温度非正常变化时，发出报警信号提醒值班人员紧急处理，可避免和减少事故发生。

5．电气接点测温产品主要功能

1)多路接点在线温度实时显示。

2)报警温度上下限设定与显示。

3)多路开关接点在线温升数据显示。

4)最近十次超高温报警数据记录,所有数据均带有时标。

5)当前日期、时间，日期和时间具润年自动转换功能。

6)通讯地址和波特率设定功能。

7)无线测量温度在线补偿，及现场环境温度测量功能。

8)数据通讯功能，所有数据都能通过数据总线上传到上一级采集器或者上位机系统。

9)通过测温系统可实现温度数剧月统计和分析报表功能，用户根据统计分析报表和温升数据可以判断开关接点是否老化、过流和接触不良，及时预防和避免事故。

6．电气接点测温产品主要技术指标

1)系统电源：交直流86V～265V。

2)测温通道：单机系统支持3-9个温度采集点，最大为45个温度采集点。

3)工作环境温度：-40℃～70℃；工作环境湿度：≤95%RH。

4)无线测温发射模块电池使用寿命：3-5年。

5)报警输出口为：无源节点输出。

6)通讯接口：RS-485（MODBUS-RTU协议）。

7)发射模块与接受模块间最远距离： 30米或200米。

8)温度测量范围：-20～150℃。

9)精度：≤±2%，分辨率：1℃。

7．SKY910电气接点测温装置发射模块应用

安装位置：

高压开关柜、刀闸开关、干式变压器、箱式变压器、导电母排等。

还可以安装在：

第二部分：Skyride9000无线电气接点测温系统

1．组建测温系统

2．测温系统的组成

1）无线温度传感器

          定时测量温度，无线发送给测温通讯终端。

（2）测温通讯终端（温度接收显示仪）

          接收、显示、储存接点温度。当收到温度监测工作站的通信命令后把各传感器的编号和温度测量数据发送出去。

（3）温度监测工作站（通信管理机）

          每个变电站设立一个温度监测工作站，采集各监测点的运行温度数据，在数据库中作长期保存，实时显示监测点的温度变化曲线，并进行分析，一旦发现温度过热、或急剧升温立即报警。

（4）温度监测中心（测温系统管理机）

          建立温度监测中心，通过电力专用计算机网络与各变电站连接，接收温度监测工作站发出的温度异常报警，管理监控测温系统内全部数据。

3．测温系统应用举例：

4．测温系统的特点：

•    实时性：温度采集时间间隔可以按秒级设定，保证数据的记录、分析及时准确，为设备检修、生产调度等提供可靠依据。

•    低功耗：采用高效电池供电，保证可靠运行5年以上。

•    准确性：测量精度可达±1℃。

•    系统性：可与电力系统综合自动化系统融为一体，扩充现有系统功能，实现数据共享，便捷管理。

•    安全性：等电位、单点、绝缘安装，没有任何连接导线，方便安装维护，且系统具有极高的安全可靠性。

•    低成本高效益：使用该系统后，可以节约购置昂贵的测温仪（如红外成像仪、点式测稳仪等）；可以节省人员，提高工作效率；有的放矢地开展设备维修，减少维护工作量；减少事故。

5．测温系统截图：

6．测温系统组成设备：

7．测温系统安装布线方式选择

除了前面所述的带RS485方式的布线方案，另外我们还提供带电力载波、GPRS无线通讯方式等的测温应用布局。这里说到的RS485、电力载波、GPRS无线通讯方式指的是后台系统对测温设备采集数据的通讯方式。根据现场环境的不同，选择适合的通讯方式对测温设备进行数据采集、集中管理。

RS485、电力载波、GPRS方式比较：

北京斯凯瑞达电气有限公司   2016V10
