车间溶氧传感器信号无线采集EMI抗干扰

★ 特别声明：文章及方案图片皆为原创，如有雷同，纯属抄袭。

■ 背景介绍

西北地区某生物科技股份有限公司创立于1999年6月，其味精生产厂区需要对氨浓度，两个发酵罐浓度和球罐压力信号做定值的提示控制，以及对两个溶氧传感器信号到电脑软件上的监测。以上所有信号，都来源于厂区不同的厂房内，具有“位置分散、控制距离远、传输遮挡多”的特点。一个非常远的点是在约1公里外的B厂区内。如果走有线的方式，则至少需要半年的施工期，并且需要很多生产施工人员的参与。所以，这次延续了企业的技术创新风格，决定采用无线的方式来完成此次技改。

西安达泰电子，无线通讯，工业无线通讯，无线plc，西安达泰，达泰电子

■ 无线通讯方案实施

鉴于自2015年起，西安达泰电子**与该生物科技公司有过无线传输项目方面的合作，并且设备运行至今一直很稳定。所以他们此次无线技改的产品依旧选择了西安达泰的无线通讯装置。

西安达泰电子，无线通讯，工业无线通讯，无线plc，西安达泰，达泰电子

开关量信号4发1收无线解决方案

1. 现场环境：

① 4个传输量均为开关量信号。

② 一路信号是氨浓度提示，氨气站距离监控室约600米远；

③ 第二、三路信号是位于监控室约300米远的两个发酵罐的发酵浓度提示信号；

④ 第四路信号在距离监控室约1.5KM远的B厂区内，球罐信号提示。

⑤ 这四路信号都需要传输到监控室内，分别对应4个声光提示灯。

2. 【西安达泰电子提供】无线解决方案

当氨浓度达到100ppm时提示灯A提示；当发酵罐发酵浓度达到指定值使，对应提示灯B或C进行提示；当球罐压力达到一定值时，对应提示灯D进行提示。用DTD110HEY开关量无线传输装置解决了四个分散点开关量信号到味精生产流程监控室的故障提示问题，实现关量信号的四发一收功能。

西安达泰电子，无线通讯，工业无线通讯，无线plc，西安达泰，达泰电子

模拟量信号2发1收无线解决方案

1. 现场环境

① 2个传输量均为模拟量信号，来自于不同两个厂房里的溶氧传感器信号。

② 一个厂房距离味精成品检验主控室约300米。

③ 另一个厂房距离主控室约800米远，中间皆有厂房遮挡。

④ 味精成品检验主控室内的二次仪表中，然后二次仪表将信号送入DCS系统内并在电脑上显示数值。

2. 无线方案描述

用一套模拟量无线传输装置DTD110FCY实现模拟量信号的两发一收功能。两个无线信号发射端分别接入转换成标准4—20mA的溶氧传感器信号（对应于0-100mls），安装在味精成品检验主控室的无线信号接收端接收到信号后，进入二次仪表，还原信号送入DCS系统并直接在电脑上显示溶氧浓度。

西安达泰电子，无线通讯，工业无线通讯，无线plc，西安达泰，达泰电子

■ 无线通讯方案的好处

1. 节省改造周期，无需大型施工

分散多点的信号收集到一处，进行监控。如果用有线的方式，则需要花费近一个月的时间去完成这项改造。但是无线只需要**的时间**可以调试安装完毕。

2. 安装简单，使用方便

无线通讯终端只需要接入信号并供给220V电源即可开始使用。普通电工**可以完成安装。

3. 数据传输可靠，全数字无线加密传输

通讯协议进行了再次加密处理，所以可以保证数据的安全和可靠性。

4. 无运行费用

后期在使用过程中，不需要支付任何无线设备运营费用。

5. 完备的售后服务

具有20年工业现场调试经验的无线通讯团队，为产品提供完备的技术支持与售后服务。

■ 产品介绍

   ◆ 达泰1系无线开关量传输装置-DTD110HEY

可以直接代替有线进行点对点的开关量信号传输。无线装置无需编程，运用全数字无线加密传输方式保证数据安全可靠，传输距离在3-10公里，后期无运行费用，配置防雨机箱，防护等级IP55。传输单向开关量信号，发射端装置提供1-16路开关量信号输出，接收端装置提供1-16路开关量信号输入，发射端与接收端成套使用。无线通讯装置发射端可接入开关量信号，例如，浮球开关，PLC的IO口等设备；输出端可接入数显表，DCS，PLC等设备。在使用时，外接220V电源并接入对应信号线即可实现开关量信号的无线通讯。西安达泰电子，无线通讯，工业无线通讯，无线plc，西安达泰，达泰电子

◆达泰1系无线模拟量传输装置-DTD110FCY

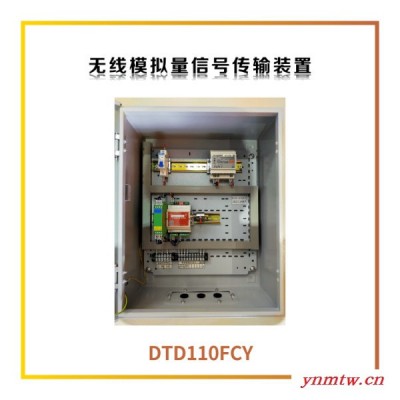

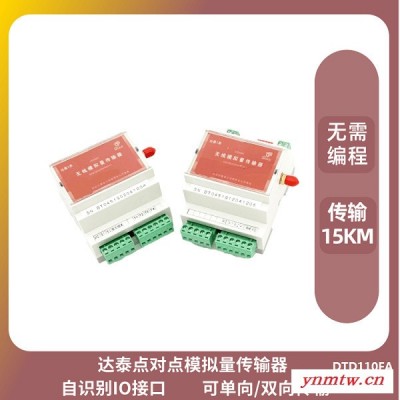

可直接替代有线模拟量信号传输方式，实现4-20mA或0-5V电压信号的点对点无线传输功能。无线装置无需编程，运用全数字无线加密传输方式保证数据安全可靠，传输距离在3-10公里，后期无运行费用，配置防雨机箱，防护等级IP55。无线通讯装置发射端能够提供1-4路模拟信号输入，可以直接连接变送器，传感器，PLC等设备；接收端能够提供1-4路模拟信号输入，可以直接连接数显表，DCS，PLC等设备，发射端与接收端成套使用。在使用时，外接220V电源并接入对应信号线即可实现模拟量信号的无线通讯。
