S7-300PLC无线监控推焦车上的信号无线开关量信号接收器

   中国平煤神马集团许昌首山焦化有限公司是由平煤集团、中电投集团、卧虎山焦化合资建设，年产全于焦炭 100 万吨，配有电厂、化工厂、洗煤厂，公司现有资产 15 亿元，年销焦 20 亿元。中国平煤神马集团是我国品种全的炼焦煤、动力煤生产基地和亚洲的尼龙化工产品生产基地。产业遍布河南、湖北、江苏、上海、陕西等 9 个省区，产品远销 30 多个地区，与 40 多家世界 500 强企业及跨国集团建立了战略合作关系。旗下拥有平煤股份和神马股份两家上市公司，居 2010 中国企业 500 强第 75 位。

由备煤车间送来的配合煤装入煤塔，装煤车按作业计划从煤塔取煤，经计量后装入炭化室内。煤料在炭化室内经过一个结焦周期的高温干馏制成焦炭并产生荒煤气。

炭化室内的焦炭成熟后，用推焦车推出，经拦焦车导入熄焦车内，并由电机车牵引熄焦车到熄焦塔内进行喷水熄焦。熄焦后的焦炭卸至凉焦台上，冷却一定时间后送往筛焦工段，经筛分按级别贮存待运。

焦炉四大车有：装煤车、推焦车、拦焦车和熄焦车。其中装煤车是在焦炉炉顶上由煤塔取煤并往炭化室装煤的焦炉机械，推焦车的作用是完成启闭机械炉门、推焦、平煤等操作，拦焦车的作用是启闭焦侧炉门将炭化室推出的炉饼通过导焦槽导入熄焦车中以完成出焦操作，熄焦车的作用是用以接受炭化室推出的弘叫，并送往熄焦塔通过水喷洒而将其熄灭，然后再把焦炭卸至凉焦台上。

三、推焦车无线控制地面除尘风机

中国平煤神马集团许昌首山焦化有限公司现场有两台移动工作的推焦车，每台推焦车各装有一个旋转按钮，需要通过无线远程控制地面除尘风机高速和低速运转。推焦车与地面除尘风机的距离约 500 米。推焦车上的信号同时也会通过西门子 S7-300 PLC 上传到监控中心的组态软件上。监控室组态软件时时监测每台推焦车控制风机除尘状态。由于近年来对重工业工厂的环保要求愈加严格**必须要对推焦车定期做除尘维护。这些都是通过工人用对讲机的方式进行手动控制。这种方式很不安全，在监控中心无法实时监测到推焦车的工作情况，信息反馈不及时。对于移动工作的推焦车，又不适合布线的方式。即使布线其磨损率极大，导致后期维护费用剧增，且极易出现安全事故。

根据这种情况，无线远程控制成为解决这一问题的首要选择。经用户对有关产品质量、技术支持等市场调查和反复斟酌，决定采用DTD110HC开关量无线测控终端来解决这一问题。

 然而通过DTD110HC--开关量无线测控终端**可以简单实现该功能。

 给每台推焦车安装一块两路无线开关量输入终端（发射端），把旋转按钮的高速和低速信号线接入到无线终端的输入端。无线开关量输出终端（接收端）安装在可控制地面除尘风机动作的西门子 S7-300 PLC 上。这样**可以实现在推焦车上无线控制除尘风机的高低速运转并且同时在监控中心监测推焦车的工作状态。

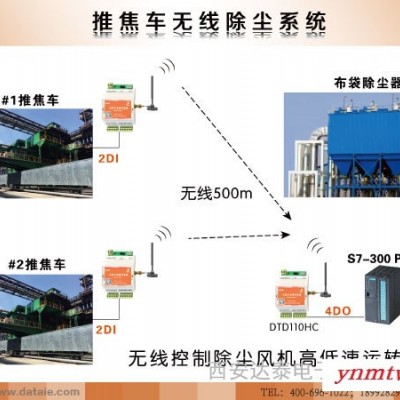

无线方案图示 ▼

五、产品介绍

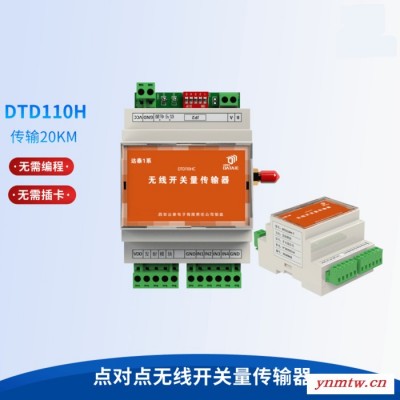

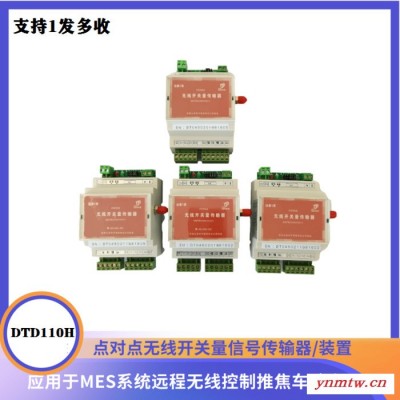

     达泰1系开关量信号远距离传输器DTD110H实现点对点的无线开关信号远传功能，通过无线信号发射器和无线信号接收器代替了有线信号传输导线，发射端4-16路无源开关触点或者0-24VDC电压信号输入，与接收端提供4-16路OC门输出信号，直接驱动24VDC直流继电器，与发射端信号逐一对应。还可以选用双向开关量传输终端DTD112H，每个终端有4-8DI/4-8DO，两端的模块输入和输出相互对应。

DTD110H及DTD112H通过无线方式传输工业现场的开关量信号，可以接入继电器、警示灯、PLC或DCS等设备。无线可靠传输距离可达50公里，既可以实现点对点通信，也适合于点对多点而且分散不便于挖沟布线等应用场合，不需要编写程序，不需要布线，一般电工**可以调试使用。

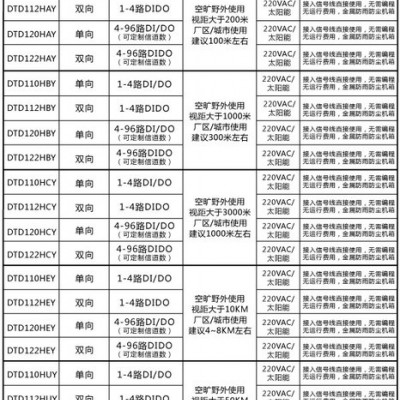

DTD110H产品选型

六、无线方案的好处

1. 节省改造周期，无需大型施工：免除布线维护困扰**之内**可以轻松的完成改造并达到通讯稳定性要求。

2. 安装简单，无需编程：无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工**可以完成安装。

3. 数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理。

4. 无运行费用，无需插卡：后期在使用过程中，不需要支付任何无线设备运营费用。

5. 专业的售后服务：具有20年工业现场调试经验的无线通讯团队，为产品提供技术支持与售后服务。

七、成功案例

? 山东石横特钢控股集团有限公司，推焦车控制除尘风机

? 新疆昌吉天翼焦化厂，电机远程控制

? 山东省淄博市傅山焦化厂，调节器阀门控制，

? 平煤神马集团许昌首山焦化厂，推焦车控制除尘风机

? 山东省淄博市傅山焦化厂，调节器阀门控制

? 河北邯郸钢铁焦化，天车和地面的控制室之间

? 中钢集团邢台轧轨厂，行车上接近开关通过无线传到手持机

? 上海宝钢，天车上的8个报警信号4个不同地方接收，100M

? 赤峰远联钢厂，鼓风机高压变频器远程无线调速系统，2公里

? 宁波钢铁有限公司，压力阀门一发两收，1公里（多项目使用）

? 南钢集团，推焦车与地面除尘系统无线通讯

? 中钢集团新型材料（浙江）有限公司，PLC无线控制小车运行

? 营口嘉晨集团钢铁厂，移动小车和地面除尘无线，300米

? 持续更新

八、公司介绍

西安达泰电子有限责任公司创立于2002年，是一家集工业无线产品研发、生产、销售于一体的高新技术“智”造企业，产品具有“可靠、简单、高效”的特点，能够直接取代传统线缆，实现工业数据信号的无线传输，近20年间，达泰先后获得多项发明，被评为高新技术企业，常年与国内top50高校进行产学研合作、水泥行业供应商，同时也逐步组建起了一支具有丰富现场经验的PLC无线通讯团队，为客户提供全方位的技术保障。现已为国内外超30000家工厂企业成功实现近15万个无线采集测控方案设计和改造项目，投入使用的设备超100万套。DTD1系、4系无线产品广泛应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命超过5年以上。

九、服务介绍

1. 我们没有任何的代理及经销商，请认准西安达泰电子有限责任公司。

2. 我公司提供的产品，如因产品质量问题（人为因素损坏除外），自客户收到产品之日起六个月内包换，两年内免费维修，两年后只收取维修成本费用；无论什么问题，均可致电我公司售后技术支持，我们将全力为您解决问题，“以客户为重”是我们达泰一贯秉承的服务理念。
