基于物联网的顶板离层无线巡检系统

基于物联网的顶板离层无线巡检系统

（1）系统概述

基于物联网的顶板离层无线巡检系统是利用物联网的技术手段，通过离层仪、巡检仪终端、数据智能分析云平台，解决顶板离层监控工作中存在的问题。

（2）主要特点

该系统主要由新一代数字化顶板离层仪、XJH3.7系列矿用巡检仪终端、顶板离层分析应用app、顶板离层数据展示分析云平台四部分构成。

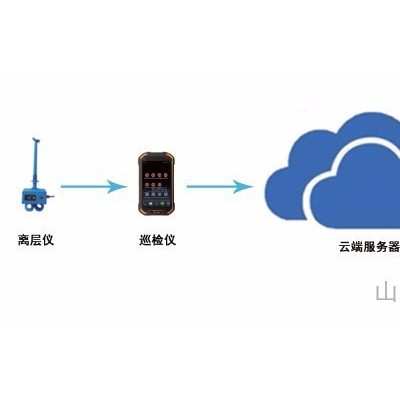

通过用矿用巡检记录仪读取采集现场离层仪的离层值，并将采集的数据传输到云端服务器，通过外部web端，可查看现场离层值的离层数据及历史数据，历史曲线图，直观的反应出当前顶板离层状况。

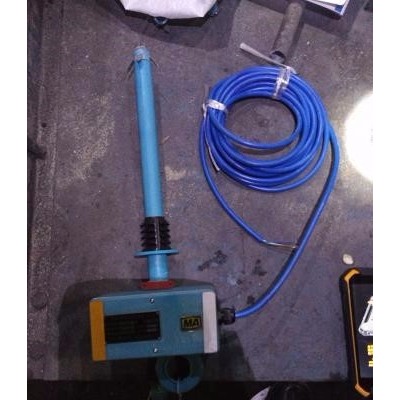

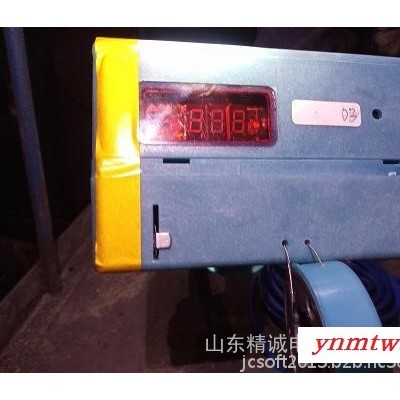

1）新一代数字化顶板离层仪

以现有数字式顶板离层仪为技术基础，研发改造成支持2.45GHz RFID射频无线控制和数据采集功能的，支持物联网无线接入的新一代数字化顶板离层仪。

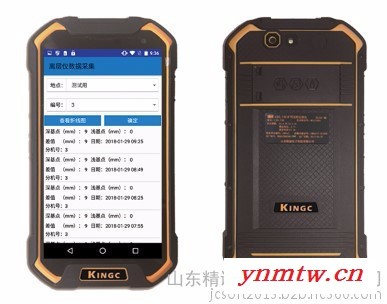

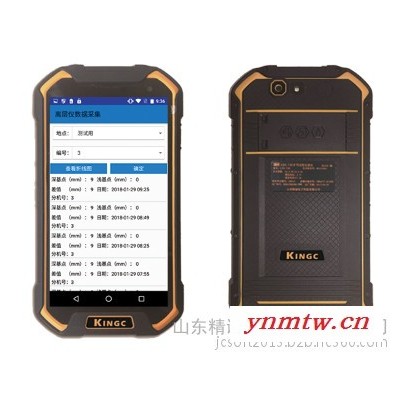

2）XJH3.7（B）矿用巡检记录仪

利用射频模块建立与顶板离层仪的通讯，获取离层仪数据并实现对离层仪的控制管理，同时通过显示屏更好的展现当前地点的变化曲线等。

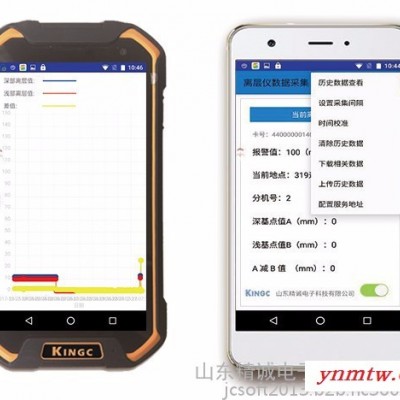

3）顶板离层分析应用app

在现有XJH3.7系列矿用巡检记录仪的基础上，开发的支持顶板离层仪的数据采集功能、物联网数据传输功能以及现场顶板离层分析应用程序（app）。程序可实现井下一键式无线采集与存储，当煤矿工作人员走过安装顶板离层仪的区域时，软件会自动接收离层仪2.45GHz RFID透传模块发出的握手信号，读取并采集离层仪的离层值，整个采集过程不超过20秒。

4）顶板离层数据展示分析云平台

基于SSM技术编制开发了顶板离层数据分析平台，将之部署到云服务器上，可通过电脑端、手机端等外部终端登录云平台，实时查看分析离层值数据。

（3）应用效果

1）可替代机械式离层仪，避免数据记录的误差，为有效地进行安全数据分析提供可靠的数据基础，为制订更合理的安全技术措施提供依据；

2）巡检记录仪可自动感知顶板离层仪，进行物联网连接，数据采集和传输，出现异常可警示巡检人员，既降低了劳动强度又防止了漏检和误检；

3）云平台大数据分析的应用，从数据采集到决策实现了无缝衔接，加强了顶板离层状态监控；

4）项目的实施对于降低和预防顶板事故的发生会起到重要作用，进一步提升矿山安全生产管理水平。
