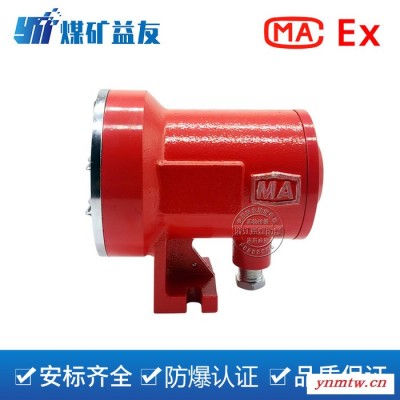

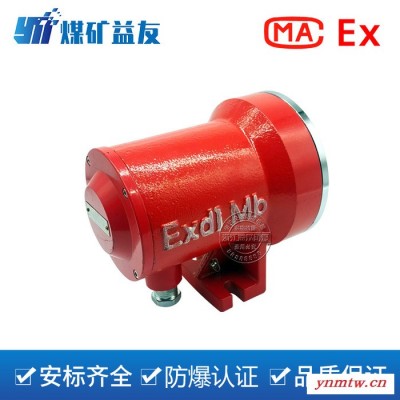

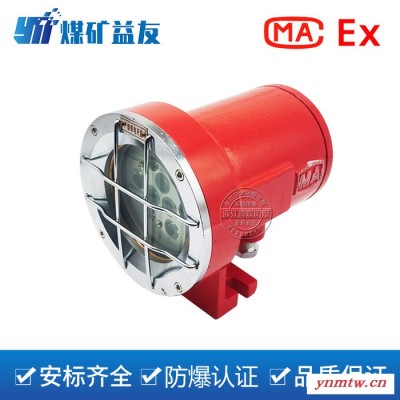

DGY18/24LX(B)矿用隔爆型机车照明信号灯

产地	浙江
等级	优级
防护等级	IP66
类型	防爆照明灯
执行质量标准	国标
品牌	益煤
型号	DGY18/24LX(B)
加工定制	是
特性级别	标准级
质量认证	ISO9001

功率：18W 电压：24V 光源：LXED机车灯 ；外壳材质：压铸铁；
名称:矿用隔爆型机车照明灯；
其它型号：DGY18/24LX(B)、DGY18/36LX(B)、DGY18/48LX(B)、DGY18/127LX(B)；
DGY18/24、36、48、127LX（B）矿用隔爆型LXED机车灯/照明信号灯一体
适用范围
本机车灯主要适合用具有甲烷或煤危险的煤矿井下移动式设备上作照明信号用的灯具一、DGY18/24LX(B)矿用LXED机车灯
a) 型式：矿用隔爆型“ExdI”.
b)D:灯具，G：隔爆型，Y：移动式 ，18/24:功率/电压，LX：LXED，A：设计序号
C)电压含（ 24v 36v 48v） 额定功率：18w（照明9w 信号9w）
二、基本参数：
a) 额定电压：24V，15V-60V
b) 额定功率：照明：18W，信号：9W
c) 照明灯在投射40米处，照度>2LXX。
d) 信号灯在100米处可见红光。
e) 外型尺寸：200*152*191
f) 安装尺寸：70
g) 重量：7.5KG
h) 其它型号： DGY18/36LX(B),DGY18/48LX(B) DGY18/127LX(B)
三、结构特点
a) 本照明信号灯根据GB3836.1.2.3-2000《环境用防爆电气设备》规程设计、制造而成。
b) 本照明信号灯的外壳是采用HT250灰铸铁，其强度较高，前盖表面镀铬，外表喷涂红色外壳漆，表面光亮，美观，坚固耐用。
c) 本照明信号灯的照明灯和信号灯均采用冷光源，此光源具有能耗低，使用寿命长，抗震性能强等特别，照明灯及信号灯分别单独控制，使用方便、质量可靠，用户可根据需要与本公司信号开关配套使用。
四、安装与维护
a) 本照明信号灯的安装尺寸及外型尺寸“产品示意图”；
b) 接线时需要将压套内防尘片拆除，引入电缆，打开后盖将照明灯的控制线H+接线柱相连，信号灯的控制线与LX+接线柱相接，电源“-”与绝缘座上“-”接线柱相连，而后将压套拧紧，使压套内橡胶圈与电缆成密封状态，装上后盖。
c) 本照明信号灯在使用过程中，应定期清除透明罩上的污垢，使之保持良好的透光度。
五、故障分析与维修
a) 当照明灯通电后如不亮，首先查看“+”“-”电源是否接错，调换“+”“-”线接好即可。
b) 本照明信号灯不亮时可能是LXED光源、发光二极管损坏或者电源模块出现故障，经专业检修人员确定故障后作出处理，更换LXED光源或发光二极管及电源模块时，应先切断电源，然后卸去前盖总成的固定螺钉即可更换。
c) 如LXED发光泡没有损坏，可检查LXED驱支电源是否损坏，若损坏更换即可。
六、 使用注意a) 严禁带电开盖
b) 在维修和使用过程中对隔爆面进行保养，加涂防锈油，如发现隔爆面严重碰伤，应立即停止使用。
c) 应定期对本照明信号灯的密封圈及各坚固件进行检查，如出现密封件老化现象，应即时时更换，如紧固件松脱应即时拧紧即可。
d) 照明信号灯必须由专业人员使用与维修，非专业人员不得擅自打开。
七、 运输与贮存
a) 在运输过程中，不得遭受强烈的颠簸及雨雪的侵入。
b) 在贮存中，应妥善保管，不得使之受潮、雨淋、碰撞等
