| 产品名称 | 煤电钻综保插件 |
| 产品重量 | 21 |
| 显示方式 | 指针式 |
| 信号类型 | 其他 |
| 驱动能源 | 电动 |
| 品牌 | 冷氏电器 |
| 型号 | BZZ-2.54煤电钻综保插件 |
| 加工定制 | 否 |

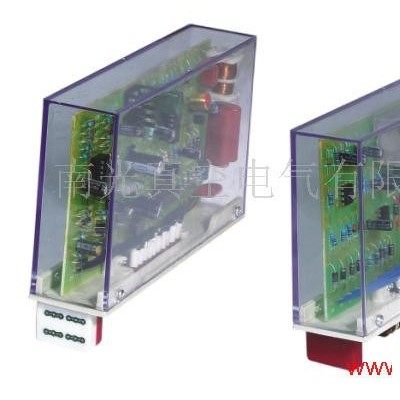

BZZ-2.54煤电钻综保插件
CKJ5-630、800、1000、1250、1600/11400交流真空接触器
|
| CKJ5、CKJ系列真空接触器适用于交流50HZ，额定工作电压至1140V，额定工作电流125—400A的电力 网络，供直接或远距离接 通和分断主电路之用。因主触头在高真空环境中工作，因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点，特别适宜于组成各种路灯控制器及工作 于油田、化工等场合。一、 工作条件1． 海拨高度不超过2000米。2． 环境空气温度：-25～+40℃。3． 空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度。最湿月份的平均温度为+25℃时，月平均最大相对湿度为90％。4． 安装面与垂直面的倾斜度不超过15°。安装类别通常为第Ⅲ类。5． 环境污染等级为3级。6． 振动不大于30米/秒的场。 |
二、 主要技术参数
| CKJ5-800/1140 | CKJ5-1000/1140 | CKJ5-1250/1140 | CKJ5-1600/1140 | 额定工作电压(KV) | 1140 | 1140 | 1140 | 1140 | 额定工作电流(A) | 800 | 1000 | 1250 | 1600 | 设计机械寿命(万次) | 100 | 电寿命(AC-3)条件下(万次) | 20 | 控制电压 | 110,220,380或者定制 | 外型尺寸L x B x H(mm) | 310x220x290 | 310x220x290 | 310x220x290 | 310x220x290 | 安装尺寸L x B(mm) | 284x140 | 284x140 | 284x140 | 284x140 |
三、 结构及工作原理接触器由真空开关管、绝缘架，动臂、磁路支撑架、电磁操作机构及整流装置组成。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。真空开关管静导电板通过螺钉固定在绝缘架上，绝缘架与左右支撑板及磁路支撑架用螺钉联结。当线圈通电后衔铁吸合，带动 动臂和动导杆等，使真空开 关管动触头运动，与静触头接触，使接触器处于闭合状态。当线圈断电后，在反力弹簧作用下衔铁板释放，动静触头分离使接触器处于分断状态。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。辅助触头位于衔铁板一端，由衔铁上下运动带动辅助触头运动。四、 安装、调整及更换天关管1． 安装⑴ 安装前应检查安装平面，安装面不平时用垫片调整。⑵ 用螺钉加防松垫圈将接触器固定在安装板上。⑶ 接好主回路进出线，将交流控制电源线接在接线端子上，并接好地线。2． 调整当触头参数不符合要求或更换真空开关管后需作如下调整：⑴ 松开球面接头锁紧螺母。⑵ 转动球面接头法兰，使触头刚刚断开（用万用表低阻档测）并反复调整，使三管保持一致。⑶ 顺时针转动球面接头到法兰，使开距达到标准要求。⑷ 拧紧动法兰锁紧螺母。由于结构尺寸上保证，超程不必再调整。⒊ 更换真空开关管当真空度下降或其他原因损坏时需更换真空开关管。⑴ 当动静触头分开状态下，用2500V兆欧表测动静触头间绝缘电阻小于60兆欧时应更换真空开关管。⑵ 拧松主电路与软联接线连接螺钉，脱开软联接线。⑶ 拧下静导电板绝缘框的螺钉。⑷ 向动端压缩触头弹簧将销钉转90度。⑸ 将真空开关管组件取下。⑹ 卸下球面接头组件，取下开关管。⑺ 将待换的真空开关管按上述相反顺序安装到接触器上。拧紧锁紧螺母时，注意不使波纹管处于扭曲状态。更换开关管后要重新调节开距。五、 使用与维修1． 接触器的工作电压及工作电流不应超过额定值（控制回路原理图见图四、图五、）。2． 对新换的真空开关管要事先检查其真空度。要求在10-2帕（10-4托）以上。可用工频耐压法检查：触头间距在标准要求范围内，要求耐压8KV以上（经三次试验后，不允许有击穿或连续闪络现象）。3． 平时建议用2500V兆欧表检查。当绝缘电阻小于100M 时应加强监视。小于60M时应更换真空开管。检查时应区分陶瓷表面受潮或其他原因引起的绝缘下降。4． 在小负荷感性负载使用真空接触器时，建议配用RC阻容吸收盒，接入接触器主电路负载侧。5． 凡属下列情况之一时应对接触器作全面检查和调整。⑴ 每年一次例行检查和清洁工作。⑵ 动作一万次以后。⑶ 真空开关管损坏后。检查及调整内容：⑴ 真空开关管真空度。可用工频试验法。⑵ 辅助触头触点接触情况。接触不良要调换新触头或以维修。⑶ 检查开距及三管同步。⑷ 所有螺钉螺母有否松动。活动部位有否卡住现象。⑸ 绝缘耐压程度检查，用测试仪或2500V兆欧表。 |
