无线串口模块433MHZ /无线485/无线232/无线串口远距离通讯模块

433M SPI模块链接

模块资料下载：//pan.baidu.com/s/1eS0s4Xs

————————————————————————————————————————————

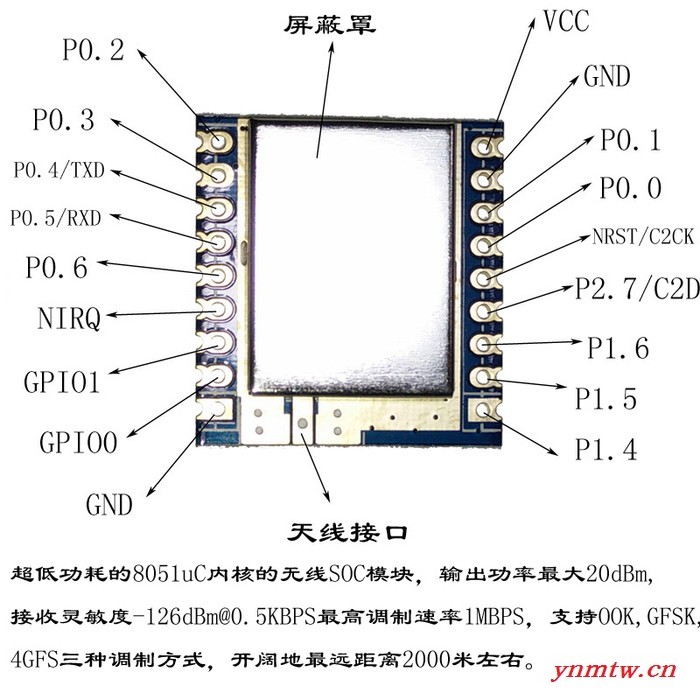

     SX1278模块                SI4438模块                SI4463模块                SI1060模块

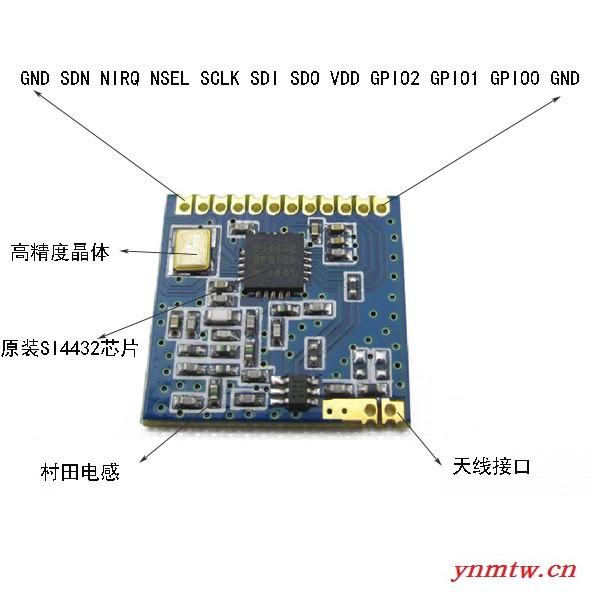

  SI4432 915M/470M        SI4463  915M                SI4463  0.5W               SI4432   0.5W

————————————————————————————————————————————

    433M 无线串口模块链接

      无线串口模块直接接单片机UART口 无需编程 可直接收发串口数据，使用简单方便！

————————————————————————————————————————————

     无线单片机测试板

       STM32F103C8T6                   STM8F103                             STC89C52

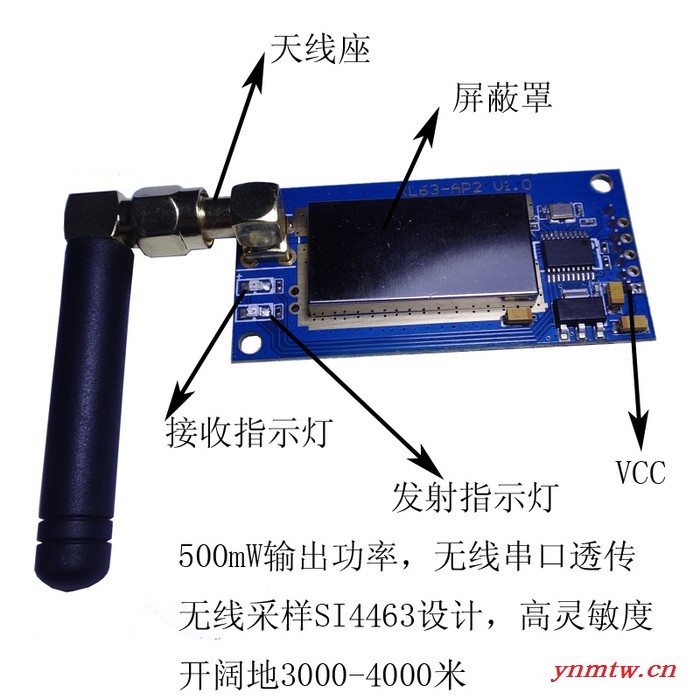

一.XL63-232AP2模块简介

XL63-232AP2是UART接口半双工无线传输模块，本模块专为用于各种串口设备之间的无线通讯，如电脑，单片机，各种机器设备串口等，可以直接在原来的有线连接上升级为无线链接，无需额外编程，完全兼容有线通讯串口协议，使用简单方便灵活。

XL63-232AP2的各项参数如：输出功率、串口速率、工作频率、产品ID等相关参数可以通过软件设置，客户如无特别说明模块默认参数为9600 8N1。

★    最远4000米传输距离

★    工作频率在430－510MHz，（默认433MHZ）

★    可设置模块的发射地址和接收地址

★    串口速率1.2K---115.2KBPS. (默认9.6KBPS)

★    数据格式8N1，8E1,8O1

★    模块的输出功率可设置-3dBm /-1dBm-------/27dBm  2dB步进一共16档

★    空中速率可以设置0.5K 2.4K  10K  20K  40K  100K  150K  500K

二.XL63-232AP2模块的应用

l 智能家庭、家居应用和无线传感、安全系统；

l  控制处理、无线数据连接、遥测、小型无线网络；

l  车辆监控、防盗；机器人控制，飞思卡尔智能车控制

l  无线抄表、门禁系统、小区传呼,热敏打印机；

l  工业数据采集系统、生物信号采集、水文气象监控；

l 汽车四轮定位等

三：模块参数

3.1电气特性

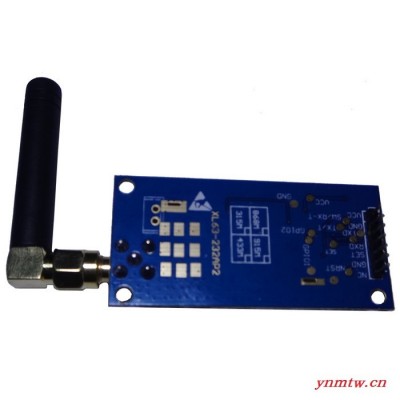

四.XL63-232AP2端口定义及连接示意图

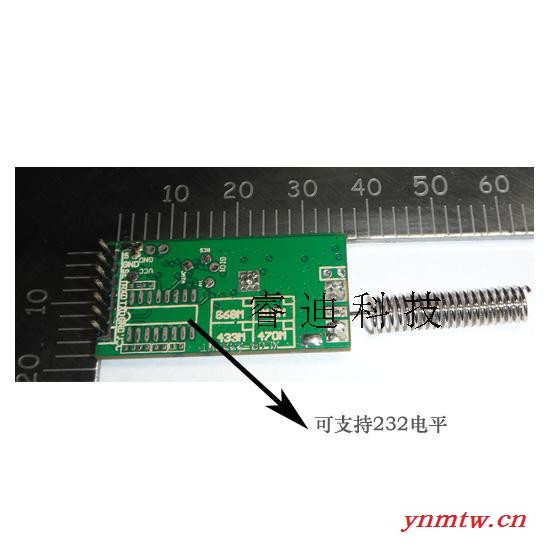

模块接电脑或232设备需加232转换电路

模块设置软件

COM select ：用于选择相应的COM口

Freq Range ：选择工作频段 （模块默认是433）。

ID         ：设置模块地址， 出厂默认是（4460）。

RF Rate     :设置无线的调制速率 出厂默认是（10KBPS）。

Power      :设置模块输出功率   出厂默认是（20dBm）。

（模块里面有功率放大器，配置软件设置到20DBm,模块实际输出最大27dBm)

Uart Rate   :设置串口速率         出厂默认(9.6Kbps)

Uart Format:设置串口格式        出厂默认(8N1)

设置好相关参数后点击右边的（Write）写入按键即可，如需了解模块的相关参数，点击右边的（Read）读取按键，模块的参数就会在“Read Parameter”这栏显示出来。

配置好的参数，无论是否掉电，会一直有效。
