| 电源电压 | 3.3 |
|---|---|
| 接口 | DTE标准串口 |
| 频段 | PCS1900 |
| 外形尺寸 | 26.9*13*2.2mm |
| 信息传送内容 | 数据 |
| 通讯接口型式 | DTE标准串口 |
| 电话薄功能 | 无 |
| 品牌 | 崇尚分享 |

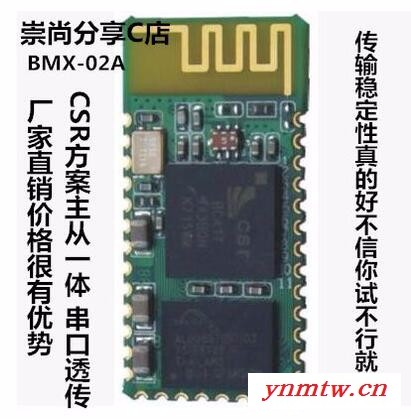

| 型号 | BMX-02A |
亲，好消息，好消息

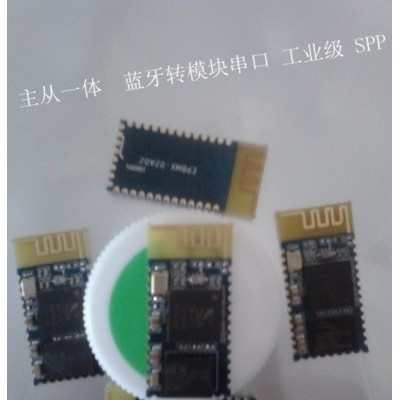

工业级蓝牙转串口无线透明传输模块，搜索状态的工作电流大大降低！！
默认发从机，需要主机和资料请联系客服或者留言备注。
ＬＥＤ灯的状态：如果还没有配对的时候就快闪，配对好的时候就慢闪
产品描述
1、 采用CSR主流蓝牙芯片，蓝牙V3.1协议标准
2、 串口模块工作电压3.3V。
3、 波特率默认出厂9600，用户可设置。
4、 核心模块尺寸大小为：26.9*13*2.2mm
一.特点
1.主芯片：CSR BlueCore芯片
2.输出功率：Class II
3.传输距离：视距10米
4.Flash存储容量：6-8Mbit
5.总线接口：UART
6.Rohs标准：符合
二.概述
1.BMX-02/03系列蓝牙模块采用CSRBlueCore芯片，配置6-8Mbit的软件存储空间，支持AT指令，用户可根据需要更改SPP角色（主从模式）以及串口波特率、设备名称、配对密码等参数，使用灵活。
2.BMX-02系类蓝牙模块采用邮票孔方式，适用于批量贴片生产；引出IO多，适合于不用要求的客户。
3.BMX-03系列蓝牙模块采用插座方式，载板上只需要焊接一个2*6PIN，pitch=2.0mm的插针，避免蓝牙模块再次经过回流焊接，同时方便客户更换，适用于DIY或小批量的客户，大批量客户同样适用。
三.产品编码：
| 序号 | 模块编号 | 供电电压 | 尺 寸 | FLASH容量 | 蓝牙IC | 蓝牙版本 | 备注 | |
| 1 | BMX-02A | 3.3V | 26.9*13*2.2mm | 外置8Mbit | BC417143B-IQN-E4 | V3.0+EDR |
| |
| 2 | BMX-02B | 3.3V | 26.9*13*2.2mm | 外置8Mbit | BC417143B-IRN-E4 | V2.0+EDR |
| |
| 3 | BMX-02C | 2.0-3.7V | 26.9*13*2.2mm | 内置6Mbit | BC31A223A-IVN-E4 | V1.2 | 低价替代方案 | |
| 4 | BMX-02D | 2.0-3.7V | 26.9*13*2.2mm | 内置6Mbit | BC41C671A-IPK-E4 | V2.0+EDR | 低价替代方案 | |
| 5 | BMX-03A | 2.0-3.7V | 27.4*12.5*4.3mm | 内置6Mbit | BC31A223A-IVN-E4 | V1.2 |
| |
| 6 | BMX-03B | 2.0-3.7V | 27.4*12.5*4.3mm | 内置6Mbit | BC41C671A-IPK-E4 | V2.0+EDR | 低价替代方案 | |
| 7 | BMX-03C | 3.3V | 32.6*12.5*4.3mm | 外置8Mbit | BC417143B-IQN-E4 | V3.0+EDR |
|
