氧气增压系统 呼吸器灌装设备

赛思特高压气体增压设备适用范围：

该气体增压系统特别适用阀门管路，高压容器及连接件等受压设备的试压试验，气瓶充装试验，气密性试验，密闭性试验，爆破耐压测试等，同时也可用于学校，科研及检验部门的检测工具用。该机器还可使用在三坐标测量机、激光打标机、数控加工中心、氩弧焊接机、二氧化碳保护焊焊接机、啤酒厂包装设备、啤酒厂气控阀门、啤酒厂麦芽充氧设备、气密性试验机等各种高精度气动设备需要增压的场合。

赛思特高压气体增压设备功能特点：

它是使用压缩空气为动力源，以气体增压泵为压力源，输出气体压力与驱动气源压成比例。通过对驱动气源压力的调整，便能得到相应的增压后的气体压力。当驱动气源压力与增压后的气体压力平衡时，增压泵便停止充压，输出气体压力也**稳定在预调的压力上。因而具有防爆、输出压力可调、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。它特别适用于阀门、管路、连接件、压力容器等受压设备的试压检验。同时也适合科研、检验部门检测工具

三. 系统技术参数:

压缩介质：                          氧气

输出压力：                          0-480 bar

输出流量：                         84L/min（标态下）

设计性能:                           高压气体增压气密性装置

控制方式：                          手动控制

设定方式：                          手动调节设定

使用方式：                          适应室内工况

设计海拔高度：                      1500m

相对湿度：                          不高于85%

环境空气压力：                      0.1 Mpa

动力供应：                          驱动空气

冷却方式：                          自冷却

周围环境和被压缩的空气温度范围：    0。C---+45。C

示意原理图如下：

系统概述

整套所专用气体增压系统，按照模块化设计：

设备均灵活拆卸，安装于室内/撬装车载。从工艺流程上分为以下部分：

1．增压系统：        shineeast STT60气体增压泵 专用气体增压系统（核心部件）

2．控制设定系统：   手动控制压力设定，压力表显示

3．驱动空气系统：    用户已备，空气过滤器（选）

4．空气气源：        用户已备，阀门，管件（选）

工艺流程描述：

驱动空气接入shineeast牌GBS-STT60气动增压系统，在驱动空气腔大活塞的推动下使压缩腔中的空气受到压缩，将低压空气压力增至高压，然后通过高压管路接到被测试件

01．  设备描述

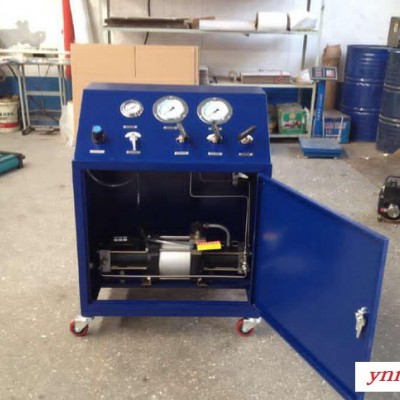

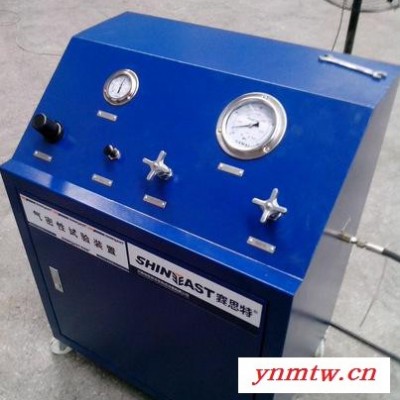

①  产品型号： shineeast-GBS-STT60- 气动气体增压系统

② 产品型式： 柜式

③ 生产厂家： shineeast济南赛思特（系统设计，集成，制造）

【系统特点】整套系统从安全可靠角度考虑设计为：

a) 所有部件均安装整体钢结构，控制面板于箱体顶部，结构简单，连接安全可靠。

b) 手动阀门控制，可直接切断增压泵空气排气管路，空气进气管路，更快速切断增压泵空气驱动气管路，使氮气增压系统立刻停机。

c) 系统自身内置机械压力开关，输出压力可通过调节阀设定，当输出压力达到                                         设定值时，高压增压系统自动停机。

d) 系统自身内置安全阀，压力开关失效，增压泵不停机时，安全阀自动开启卸压。

e) 系统自身内置高压截止阀、过滤器等，保障系统安全可靠。

f) 系统所有连接管件均为高配置**产品，无需焊接，连接方便，安全可靠。

1） 系统工况：

将5bar 低压气体增压至0-480bar，供高压空气气充装设备，气密封高压容器使用。

2） 系统标准配置：

Shineeast STA60气体增压泵) ,空气过滤器和调压阀  ,连接管线与其它附件 ,高低压压力表,高压截止阀 ,箱体等。
