| 协议 | IEEE802.11N/G/B |
|---|---|
| 芯片方案 | QCA9531/600MHz |
| 内存 | MAX:128M |
| FLASH | MAX:16M |
| 产品最大功耗 | 3W |
| 尺寸 | 45X25MM |
| 产地 | 广东 |
| 传输速率 | 300 |
| 传输协议 | IEEE802.11N/G/B |
| 电压 | 3V |
| 工作频段 | 2.4Ghz |
| 工作温度 | -0℃ 到 55℃ |
| 设备类型 | ** |
| 品牌 | 深圳伊诺 |
| 型号 | YN-Q300N-B1 |
| 加工定制 | 是 |
产品简介：

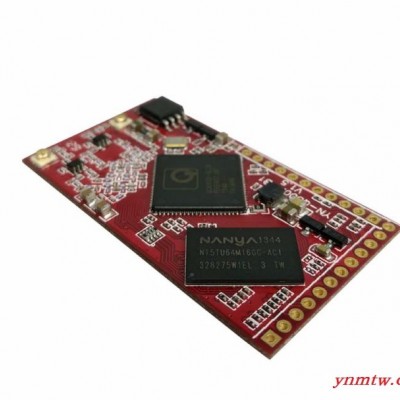

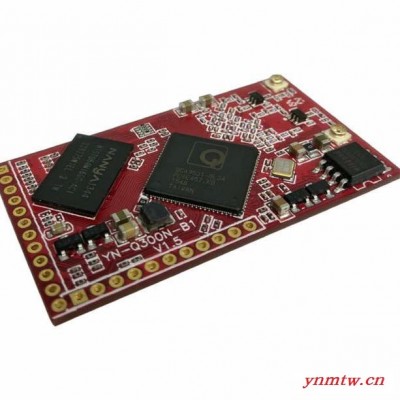

YN-Q300N-B1是深圳市伊诺时代科技有限公司一款迷你无线路由模块,基于高通最新方案QCA9531 600MHz芯片方案的WIFI模块，支持大容量DDR和高速SPI Flash，性能卓越。符合 IEEE802.11bgn无线网络协议, 模块通过定位孔和连接器与其它板子定位和固定，通过连接器与其它单板实现电源供电和其它信号应用。
YN-Q300N-B1采用 2x2 MIMO(Multiple input multiple output)架构,无线信号多路收发,传输速率 高达 300Mbps; 提供两个 10/100M PHY 接口,一个 USB2.0 和GPIO 接口, 扩展功能强大，可广泛应用于无线移动硬盘、无线高清接收盒、网络摄像机、空调或电视嵌入无线应用、MIFI等产品。
客户既可以选择板载天线，也可以使用外置天线。模块提供完整的网络接口。可以实现WiFiAP、WiFiSTA、WiFiRepeater等功能。
产品特性:
符合 IEEE802.11N/G/B 无线网络协议，无线传输速率高达 300Mbps；
尺寸小巧，可通过“邮票孔”或“插针”与主板连接；
丰富的USB、GPIO接口，方便用户扩展WiFi嵌入式应用应用
性能稳定，功能强大，扩展性强
系统软件可灵活订制，满足各种应用需求；
提供多种通信接口和调试接口；
DC 3.3V 单路电源输入；
系统支持OpenWRT，Linux SDK
可为客户进行二次开发，定制服务
产品规格：
| 协议 | IEEE802.11N/G/B |
| 芯片方案 | QCA9531/600MHz |
| 内存 | MAX:128M |
| FLASH | MAX:16M |
| 无线速率 | 300Mbps |
| 工作频段 | 2.4Ghz |
|
接口 | 支持 1 个 10/100M 自适应 WAN PHY 接口，支持自动翻转（Auto MDI/MDIX） 支持 1 个 10/100M 自适应 LAN PHY 接口，支持自动翻转（Auto MDI/MDIX） 支持 1 个 USB 2.0 接口 |
| 产品最大功耗 | < 3W |
|
RF输出功率(Typical)
|
802.11n:14dBm for OFDM mode； 802.11g:16dBm for OFDM mode； 802.11B:18dBm for CCK mode； |
|
灵敏度 | 300M_2.4G: -70dBm; 270M_2.4G: -70dBm; 195M_2.4G: -71dBm; 130M_2.4G: -74dBm； 54M_2.4G: -79dBm； _2.4G: -94dBm |
|
无线安全 | 无线安全功能开关； 64/128/152位WEP加密； WPA-PSK/WPA2-PSK, WPA/WPA2安全机制； WPS快速安全设置 |
|
工作环境 | 工作温度：-0℃ 到 55℃； 存储温度：-20℃ 到 70℃； 工作湿度：10% 到 90%RH 不凝结； 存储湿度：5% 到 90%RH 不凝结
|
| 尺寸 | 45X25MM |
