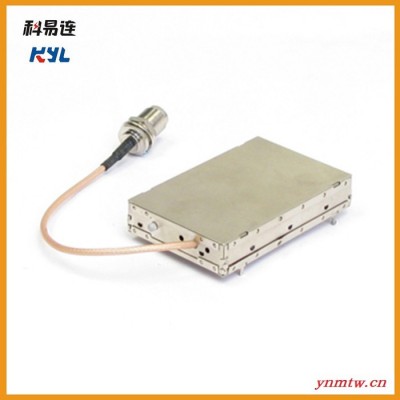

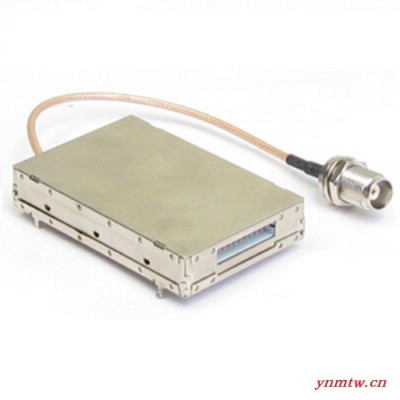

深圳科易连KYL-368 无线语音数传模块 VHF/UHF 支持语音对讲系统

产地	深圳
品牌	深圳科易连
型号	KYL-368

主要特点



1、采用TCXO，数字PLL等选进技术，稳定性高；

2、内置调制解调器，直接进行数据传输，空中数率1200/2400可选；

3、体积小巧，可方便地嵌入到用户设备中；

4、金属外壳，屏蔽性好，抗干扰能力更强；

5、通过计算机或AT指令灵活方便地设置频率、信道速率、接口速率/校验方式等各项参数；

6、具有收发指示灯，安装调试方便，工作状态清晰；

7、提供话音通道，可选配手持通话器配件，直接对讲，方便现场安装和功能扩展。

8、工业级产品设计，工作温度范围-40 — +70℃。

9、多种可选的通讯接口：RS-232、TTL、 RS-485；

10、数据格式：8N1/8E1/8O1(也可提供其它格式，如9位数据位)；

11、收发一体，半双工工作模式；

12、天线阻抗：50Ω（标配为SMA，可定制）；



应用领域



1、 水、电、气等无线抄表系统

2、 楼宇自动化、安防、机房设备无线监控、门禁系统

3、 无线呼叫系统

4、 现场管理、车站调度

5、 报警系统

产品尺寸图
规格参数                                                                                                                         KYL-368规格参数

技术指标	典型值	备注
供电电源	12v	5-12v
载波频率	150/223Mhz	223-235Mhz
输出功率	50mW	--
发射电流	<300mA	--
接收电流	<50mA	--
休眠电流	--	--
接收灵敏度	--	--
	--	--
传输距离	2KM	空旷地，天线高度1.5m
外型尺寸	72mm×46mm×15mm	不包括天线接头

 接口定义

                                                     KYL-368接口定义图

	接口名称	功能描述	电平	备注
1	VCC	电源输入直流	12 V	标配为12V（7.5至15V均能正常工作），可提供5V供电，定货也需说明。
2
3	GND	电源地
4
5	A(TXD)	RS-485 A或TXD of RS-232		RS-485与RS-232只能选其一。
6	B(RXD)	RS-485 B 或RXD of RS-232
7	PTT	发送控制	TTL	低电平有效
8	MIC	音频输入		推荐使用阻抗1K-2K,灵敏度为-27dB话筒
9	SP	音频输出		8欧姆0.5
10	SQ	接收指示	TTL	有载波为高电平



安装尺寸图

详细规格

1.频率范围：VHF/UHF （标配为223-235MHz）

2.频率稳定度：±2.5ppm

3.工作模式：半双工

4.信道间隔：25KHz

5.电源电压：DC 12V（也可根据用户要求定制）

6.传输距离：2km 以上(标配10cm天线，空旷地，天线高度1.5m)



 接收机主要技术指标



1. 接收灵敏度：≤0.25μV（12dB信纳比）

2.邻道选择性：≥70dB

3.互调抑制：≥65dB

4.杂散及镜像抑制：≥70dB

5.音频输出功率：0.5W（8Ω，10％失真）

6.接收失真：≤3％

7.接收电流：≤ 50mA



发射机主要技术指标



1.发射输出功率：500mW

2.杂散响应抑制：≥70dB

3.调制频偏：≤5KHz

4.调制失真：≤3％

5.调制灵敏度：5mV

6.发射电流: ≤300mA



包装配件

1、标准配件

1、KYL-368无线传输模块一只。

2、10pin 扁平联接线一条。

3、鞭状天线一支（约10cm）



2、可选配件

1、 RS-232接口编程连接线。（方便用户通过电脑的232接口对模块参数进行设置）

2、 USB接口编程联接线。（方便用户通过电脑的USB接口对模块参数进行设置）

3、 数据传输测试设备。（方便用户在选型或实际使用中对模块进行测试）

4、 可选天线。（用户可跟据自己的实际使用情况，选择适合自己的天线，使通讯效果达到最佳）

5、 通话手柄，内含话筒和扬声器，可真接对讲。

图：可选配件
