CC1101无线收发模块 433m/2.4g无线模块 串口通讯模块

一、产品介绍

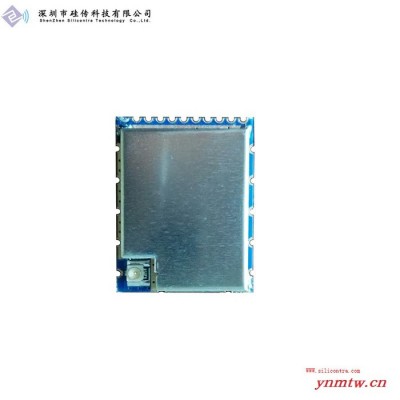

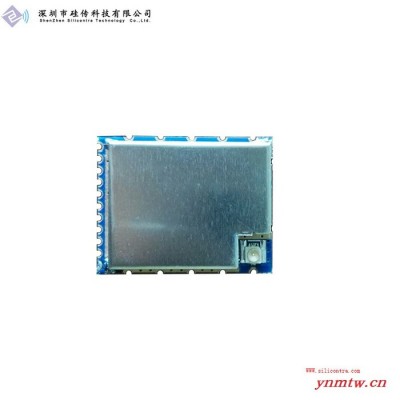

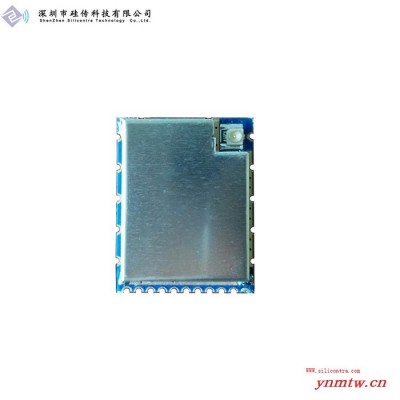

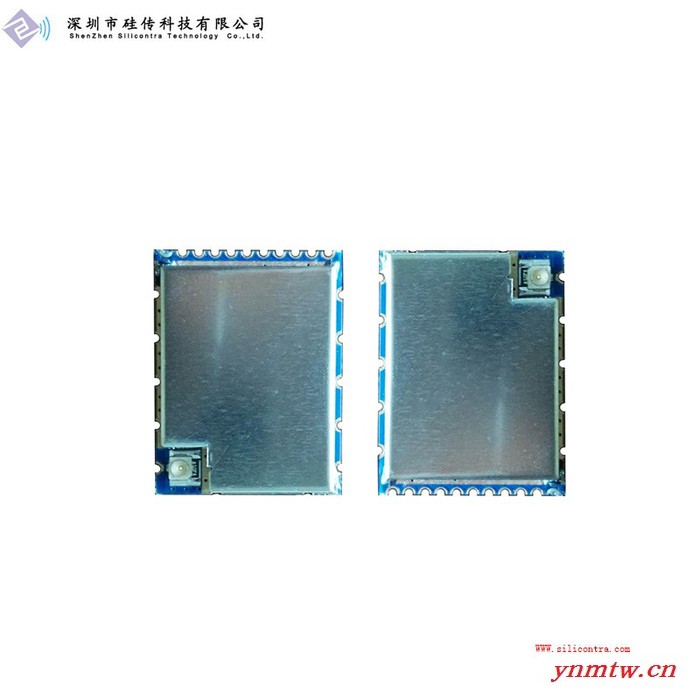

CC1101PATR4S无线数传模块，工作于433Mhz开放ISM频段免许可证使用，采用TI（Chipcon)公司的高性能CC1101无线通信芯片，高效2-FSK、GKSK等调制，接收电路加放大电路（LNA),接收灵敏度高达-115dBm，发射功率30dBm（含PA，1000mW），通讯距离可达1200-1500米，穿透性好，可广泛应用于中远距离或复杂情况下的无线通信、工业控制、无线数据传输、无线抄表、无线点菜机等领域

二、性能及特点

(1) 433Mhz 开放ISM 频段免许可证使用

(2)工作电压：TX_PA供电电压3-9V;IC供应电压3.3V

(3)工作速率500kbps，高效GFSK调制，抗干扰能力强，内置硬件CRC 检错，特别适合工业控制场合

(4)接收灵敏度高，达-115dBm

(5) 发射功率：1000mW (+30dBm)，模块在以功率发射信号时瞬间电流 <= 400mA

(6)模块在收发模式切换时间 < 1ms

(7)模块可软件设地址，只有收到本机地址时才会输出数据（提供中断指示)，可直接接各种单片机使用，软件编程非常方便

(8)工作电流：TX Mode: 在+30dBm情况下，瞬间工作电流小于400mA； RX Mode: 20mA

(9）TX放大与RX放大切换时，需要通过模块的PIN脚，RX_EN与TX_EN来进行切换，方便控制

(10)提供配套的天线：弹簧天线、棒状天线、鞭状天线及RF接口连接线，根据客人应用环境与需求推荐不同的天线

(11) 模块尺寸：21mm * 28mm （不含天线）

(12)详细参数请参考此模块的datasheet

三、应用领域

无线点菜机、中远距离、复杂情况下（如穿墙、有较多障碍物）的无线收发网络构造、无线遥控、工业控制、无线抄表、智能家居中继等
